VXミル/竪型ローラミル

VXミル

- Vertical Roller Mill -

低原単位かつ大・中量処理が可能な粉砕機

Mechanism

仕組み

該当箇所をクリックすると
説明が表示されます

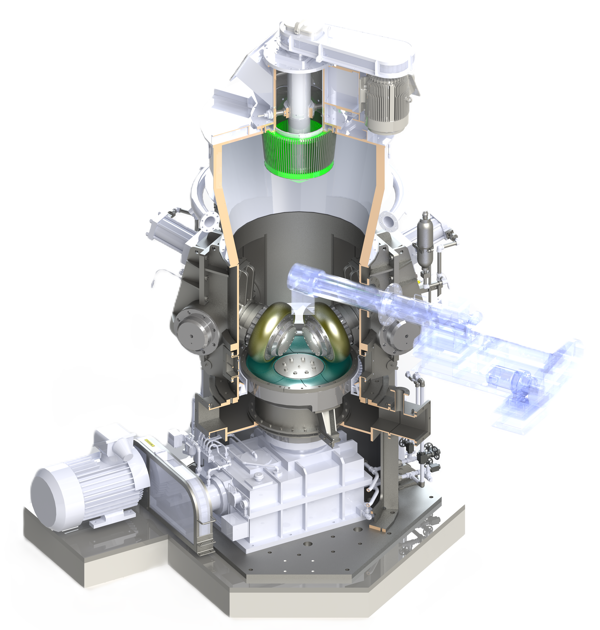

VXミル 構造・原理

①原料供給部

スクリューフィーダを用いて原料をテーブル中心へ供給します。

②ローラ・テーブル

回転するローラとテーブルの間で原料が粉砕層をつくり、圧縮・剪断されながら粉砕されます。 粉砕された原料は上昇気流によって機内上部へ吹き上げられます。

③分級ロータ

高速回転する円筒かご型の分級ロータにより、粒子サイズに応じて粉砕品を振り分けます。 微粉は吸引空気の影響でロータを通過し、粗粉は遠心力によりテーブル上へ押し戻されて再度粉砕されます。

Application

アプリケーション例

活性炭

セルロース

石炭、グラファイト
ニードルコークス、電解鉄
二酸化マンガン、黒鉛
木炭、金属シリコン

炭化ケイ素
ガラス

高炉スラグ、瓦屑
電子部品廃材、ホタテ貝殻
金属滓、バイオマス原料
廃ガラス、ヤシ殻炭

石灰石、石膏
タルク、ジルコンサンド
鉄粉、ドロマイト、クリンカ
イルメナイト、パルプ
陶器、セメント

アプリケーションは一例です。
その他の実績等、詳細は下記フォームより
お問い合わせください。

お問い合わせフォーム

Purpose

用途

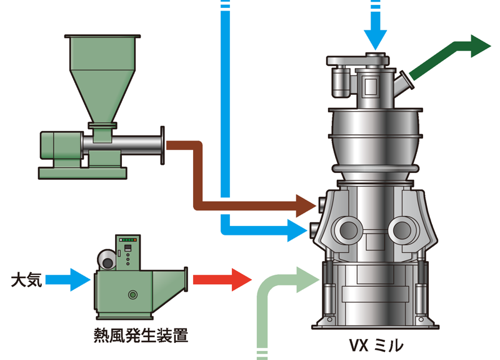

乾燥と粉砕を一台で

乾燥粉砕

テーブル下の通気口より熱風を取り込むことで、原料を乾燥しながら粉砕することも可能です。

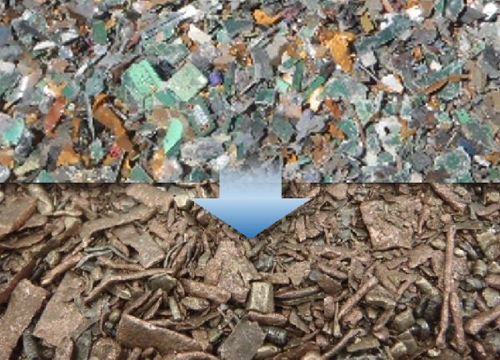

有価物の分離回収が可能

電子部品の粉砕 有価物回収

摩砕による「圧縮」・「せん断」作用により、原料に含まれる金属片を研磨し、金属の純度をアップ。 ローラ加圧力・テーブル回転数の調整により、再利用可能な金属物を分離できます。

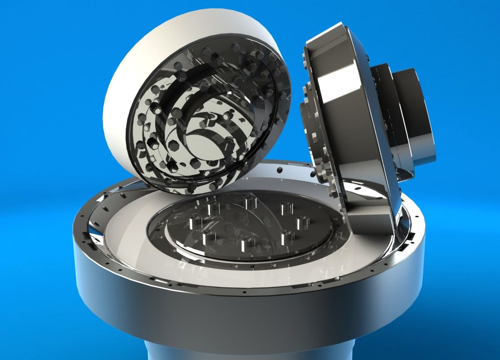

金属コンタミレス仕様に対応

セラミックス製ローラ・テーブルライナ

二次電池材料等、金属コンタミを極力抑えたい原料を処理する場合は、ジルコニア製ローラ&テーブルライナの製作も可能です。(※製作可能サイズはVX07までとなります。)

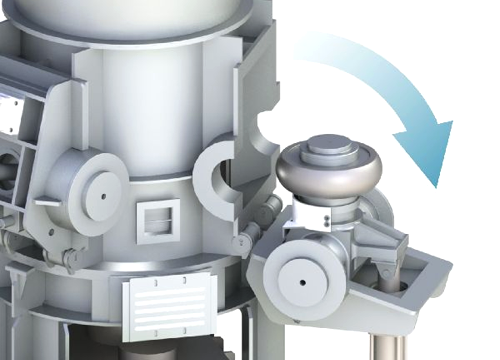

高いメンテナンス性

VXミル ローラ部開放

ローラ部を油圧シリンダで機外に開放して取出すことができるため、遠心ローラミルに比べて消耗部品の交換が容易に行えます。

Specification

基本仕様

主な用途 微粉砕、中粉砕
磨鉱、有価金属回収
分類 乾式
運転方式 連続式
雰囲気 大気、不活性ガス
標準材質 機器本体:SS
ローラ:耐摩耗金属
テーブル:耐摩耗金属

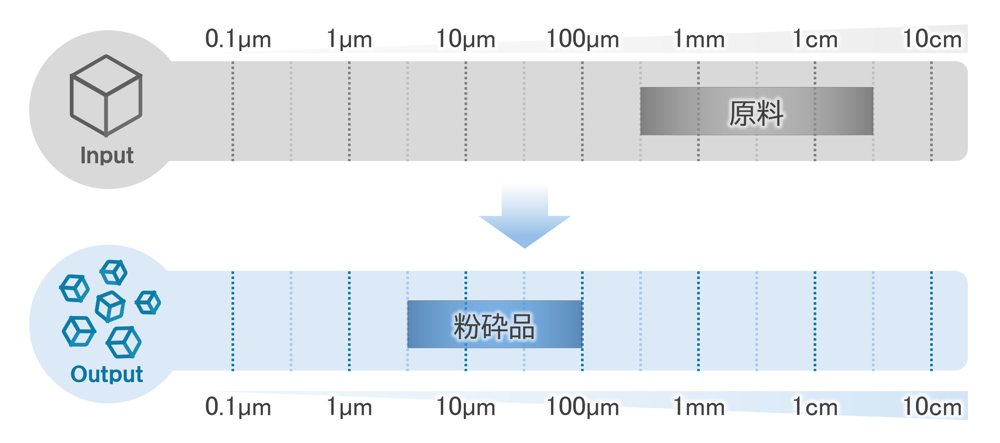

Particle Size

粒度

VXミル粉砕粒度

VXミル粉砕粒度

(※参考値)

他の機種と比較する

Throughput

処理量

VXミル VX015
VX015
~20 kg/h
VX03
~0.5 t/h
VX05
~0.14 t/h
VX06
~2 t/h
VXミル VX066
VX066
~3 t/h
VX07
~3 t/h
VX08
~5 t/h
VX10
~8 t/h
VX12
~12 t/h
VX14
~18 t/h
型式と処理量
(※参考値)

テスト機を用いた実験により、処理量の確認・スケールアップ検討が可能です。
実験の手順についてはこちらのページをご覧ください。
(※受託生産のご依頼は対応できませんのでご了承願います)

Process Example

処理例

名称 原料粒度
(D50)
粉砕品粒度
(D50)
コークス 5 mm 20 μm
石灰石 5 mm 12 μm
二酸化マンガン 10 mm 19 μm
シリカ 200 μm 8.8 μm
イルメナイト 40 μm 11 μm
炭素繊維 1.5 mm 12 μm

Flow Example

フロー例

VXミル 運転フロー 開回路・負圧方式

一般的なフロー

VXミル 運転フロー 開回路・加圧方式

石炭・オイルコークス等の燃料を直接バーナに空気輸送する場合のフロー

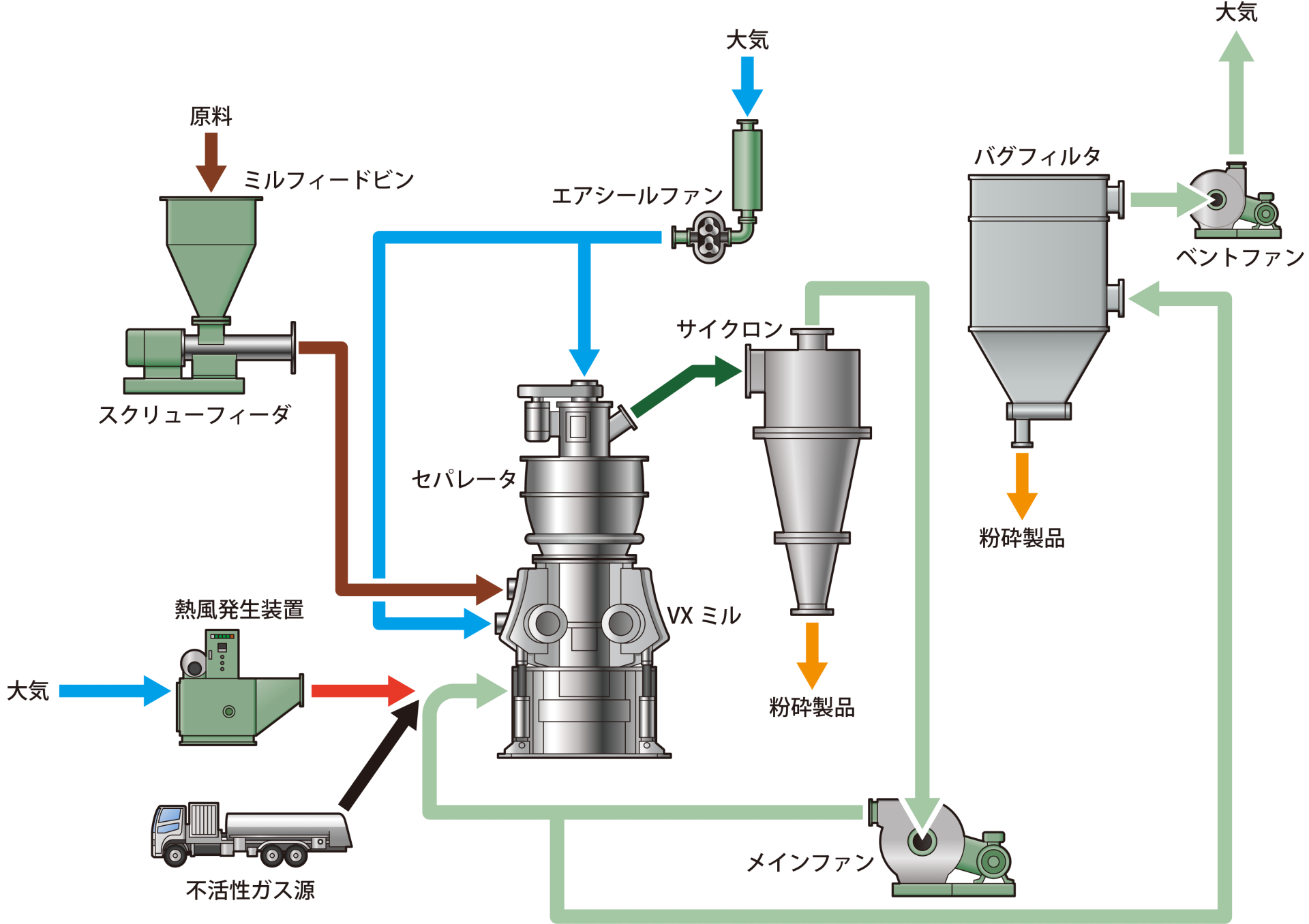

VXミル 運転フロー 閉回路・循環方式

乾燥粉砕および、生石灰など大気中の水分を嫌う原料の粉砕に適したフロー

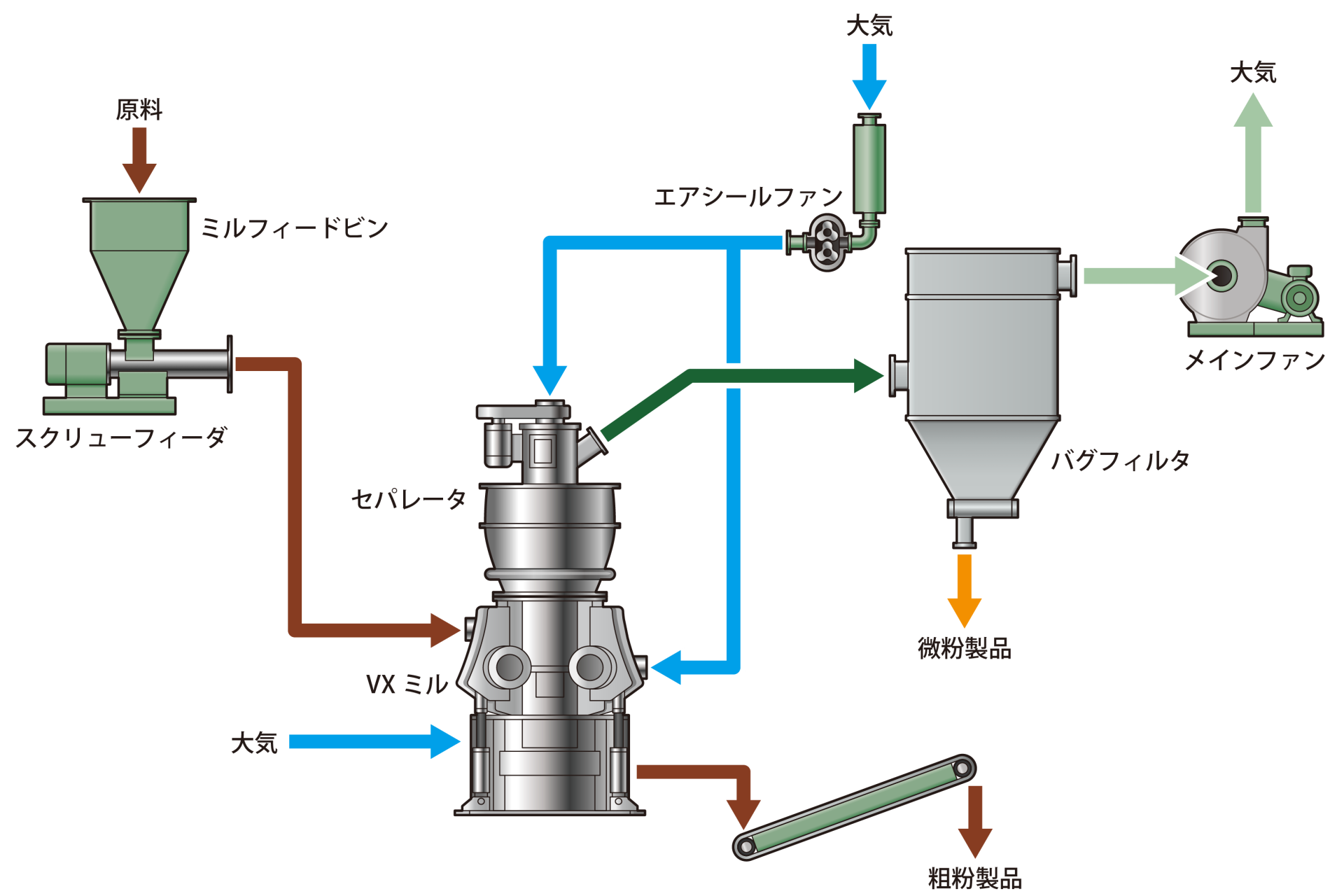

VXミル 運転フロー 下部排出方式

金属滓の再資源化などに適したフロー
