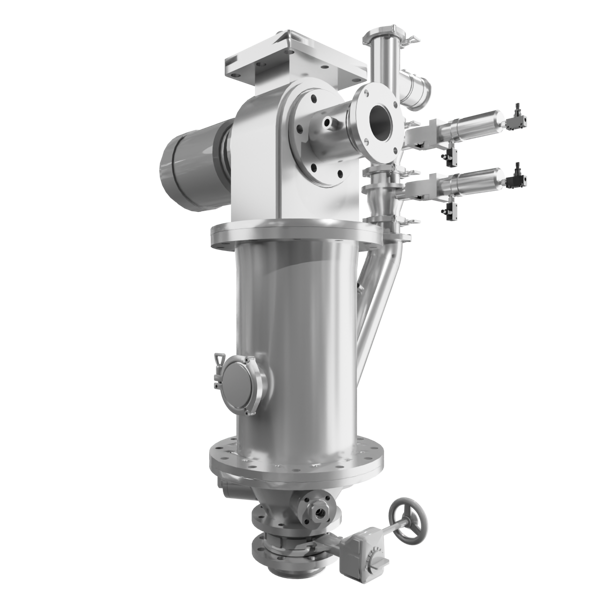

クロスジェットミル
- Cross Jet Mill -
金属コンタミレス仕様や精緻な粒度コントロールが可能な気流式微粉砕機

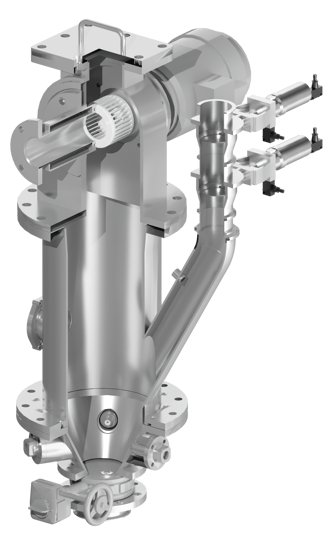

Mechanism
仕組み
説明が表示されます
①原料供給部
フィーダ等を用いて原料を投入し、機内下部へ向けて原料を供給します。 シュート上部のダブルダンパにより、機内の圧力を一定に保ちます。
②粉砕ノズル
円周数箇所に取り付けられたノズルから、中央に向けて圧縮エアを吹き付け、 粒子同士の摩擦と衝突をおこして原料を微粉砕します。
③分級ロータ
高速回転する円筒かご型の分級ロータにより、粒子サイズに応じて粉砕品を振り分けます。 微粉は吸引空気の影響でロータを通過し、粗粉は遠心力により機内下部へ押し戻されて再度粉砕されます。
Application
アプリケーション例
イブプロフェン、セルロース
漢方薬、健康食品、固形油脂
食品添加物、化粧品、タンパク質
でん粉、茶葉、米粉、農薬
原薬、ココア
フッ素樹脂、トナー
酸化鉄、カーボンブラック
金属シリコン、一酸化ケイ素
チタン系酸化物、リン酸鉄リチウム
ニッケル、コバルト、導電材
二酸化マンガン、ネオジム
コークス、チタン
シリカ／二酸化珪素
アルミナ／酸化アルミニウム
ジルコニア／酸化ジルコニウム
窒化アルミニウム、ダイヤモンド粉
セリア／酸化セリウム、ガラス
貝殻粉末、ヤシ殻炭
活性炭、もみ殻シリカ
雲母、マイカ
宝石
アプリケーションは一例です。
その他の実績等、詳細は下記フォームより
お問い合わせください。
Purpose
用途

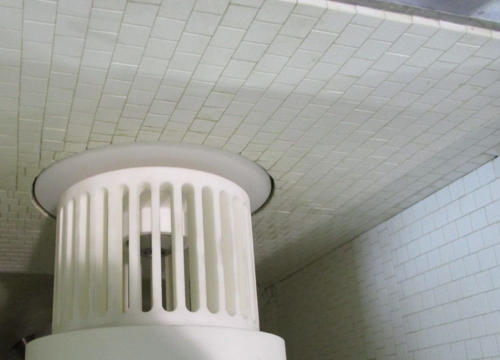

金属コンタミレス仕様に対応
粉砕ノズル・分級ロータにセラミックスを採用しているほか、粉砕室・原料投入部・排出部などもセラミックスライニング、ウレタンコーティングを施すことにより、金属コンタミの発生を抑制できます。

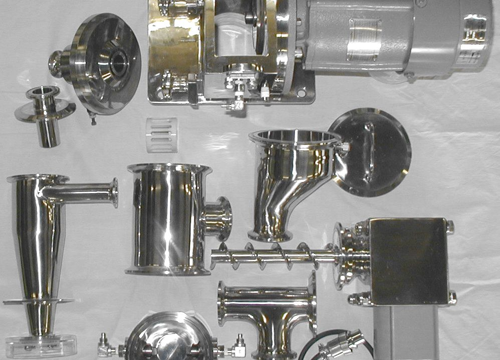

分解・清掃しやすい構造
コンタミの混入しにくい粉砕機構、及び分解清掃しやすい機械構造であり、GMP対応にも実績を有します。
雰囲気制御が可能
N2やAr等、不活性ガス雰囲気下での処理が可能であり、粉塵爆発の懸念がある原料、および酸化を嫌う原料の粉砕にも適しています。

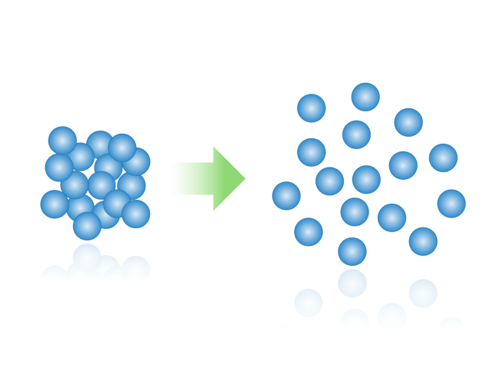

一次粒子を壊さずに凝集物を分離
乾燥・焼成後に凝集、ネッキングした原料など、一次粒子を破壊せずに分離・解砕することができます。
Specification
基本仕様
| 主な用途 | 微粉砕、解砕、分級 |
|---|---|
| 分類 | 乾式 |
| 運転方式 | 小型機：バッチ式／連続式 中型機：連続式 大型機：連続式 |
| 雰囲気 | 大気、不活性ガス |
| 標準材質 | 機器本体：SUS 分級ロータ：セラミックス 粉砕ノズル：セラミックス |

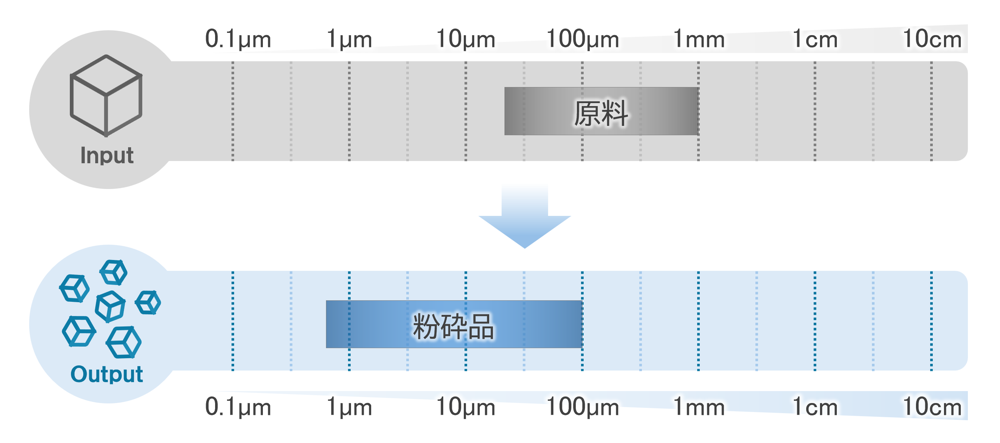

Particle Size
粒度
Throughput
処理量
型式と処理量
（※参考値）
テスト機を用いた実験により、処理量の確認・スケールアップ検討が可能です。
実験の手順についてはこちらのページをご覧ください。
（※受託生産のご依頼は対応できませんのでご了承願います）
Process Example
処理例
| 名称 | 原料粒度 （D50） |
粉砕品粒度 （D50） |
|---|---|---|
| 炭酸カルシウム | 55 μm | 3.1 μm |
| アルミナ | 35 μm | 5.1 μm |
| コークス | 115 μm | 5 μm |
| 炭化ケイ素 | 20 μm | 7.3 μm |
| 二次電池正極材 | 350 μm | 12 μm |
| 窒化アルミニウム | 10 μm | 1.3 μm |
Flow Example
フロー例
一般的なフロー

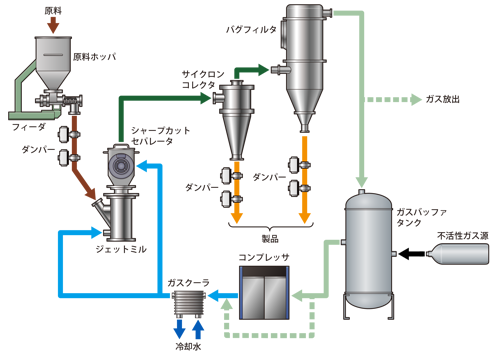

原料の酸化や吸湿、爆発等の防止等を目的としたフロー
