撹拌ミル
- Agitating Mill -
低動力原単位でシングルミクロン、サブミクロンレベルの粉砕が可能な乾式微粉砕機

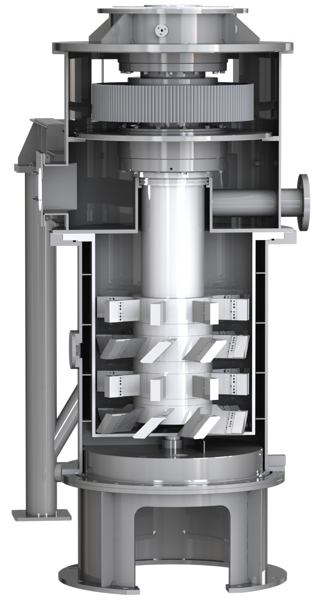

Mechanism
仕組み
説明が表示されます
①原料供給部
ミルの中央上部から原料を投入し、中空の撹拌軸の内部を通ってケーシングの底部に供給します。
②撹拌羽根
本体内部では撹拌羽根が回転しており、粉砕媒体であるビーズが常に撹拌されています。 原料はこれらのビーズにより粉砕されながら上部に運ばれます。
③排出部
粉砕された原料は、撹拌ミル後段に接続されたファンによって空気搬送され、 ケーシング上部の排出口から機外へ直ちに排出されます。（ビーズは排出されずに機内に残ります）
Application
アプリケーション例
活性炭、ゼオライト
樹脂添加剤、顔料
酸化銅
二次電池正極材
炭酸マンガン、コークス
窒化アルミニウム
ガラス、カーボンブラック
アルミナ／酸化アルミニウム
窒化ケイ素、炭化ケイ素
シリカ／二酸化珪素
フライアッシュ
火山灰、MLCC廃材
紙、雲母、タルク
炭酸カルシウム、砂岩
アプリケーションは一例です。
その他の実績等、詳細は下記フォームより
お問い合わせください。
Purpose
用途

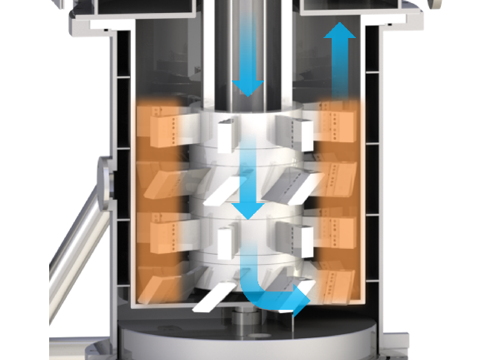

センターチャージ方式による原料投入
粉体が確実に粉砕ゾーンを通過するため、比重の小さな軽い原料もショートパスさせずに粉砕できます。

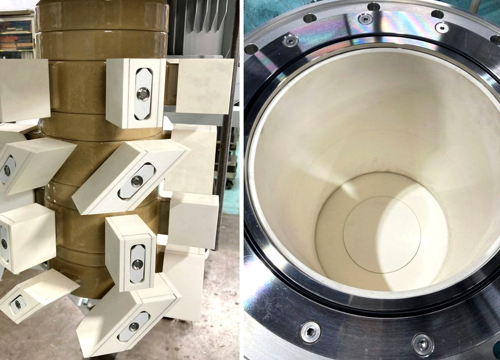

金属コンタミレス仕様に対応
撹拌羽根・ケーシング内面等の接粉部をセラミックス化、または表面を樹脂コーティングすることで、金属コンタミの発生を抑制します。

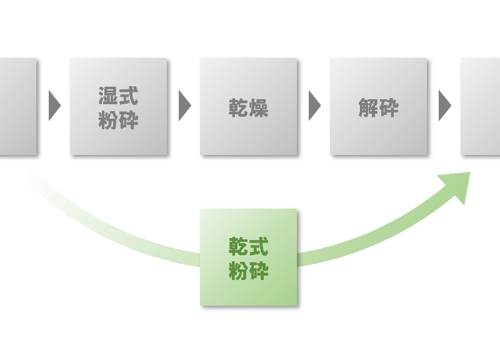

高効率・工程削減
粉砕後の乾燥工程が不要なため、湿式粉砕機よりもエネルギーロスや製品凝集を抑えることができます。
Specification
基本仕様
| 主な用途 | 微粉砕 |
|---|---|
| 分類 | 乾式 |
| 運転方式 | 連続式 |
| 雰囲気 | 大気、不活性ガス |
| 標準材質 | 機器本体：SS 接粉部：SUS |
Particle Size
粒度
Throughput
処理量
型式と処理量
（※参考値）
テスト機を用いた実験により、処理量の確認・スケールアップ検討が可能です。
実験の手順についてはこちらのページをご覧ください。
（※受託生産のご依頼は対応できませんのでご了承願います）
Process Example
処理例
| 名称 | 原料粒度 （D50） |
粉砕品粒度 （D50） |
|---|---|---|
| セラミックス粉 | 50 μm | 2.0 μm |
| タルク | 35 μm | 2.8 μm |
| 活性炭 | 15 μm | 3.0 μm |
| ガラス | 40 μm | 4.3 μm |
| 窒化アルミニウム | 50 μm | 1.8 μm |
Flow Example
フロー例

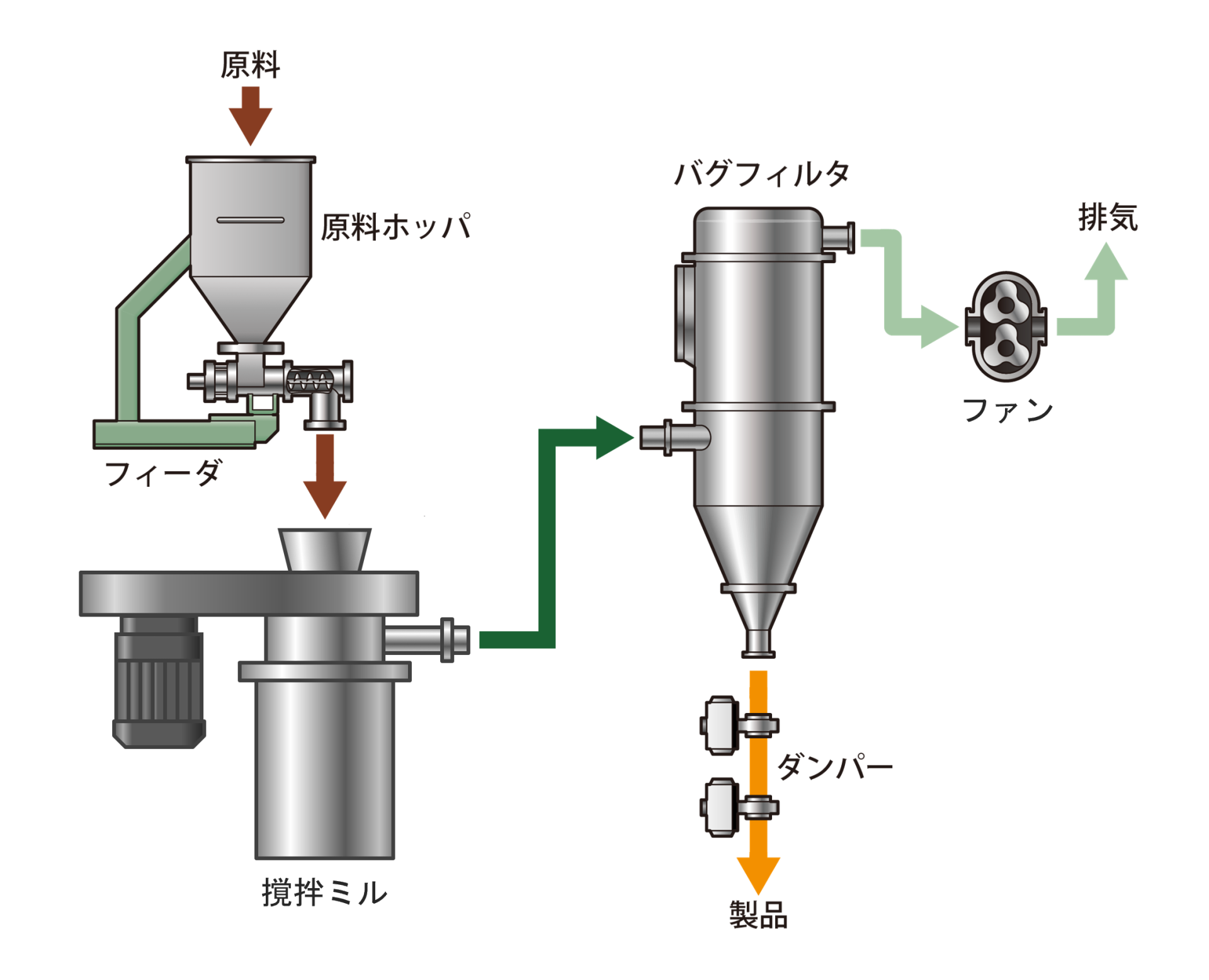

一般的なフロー

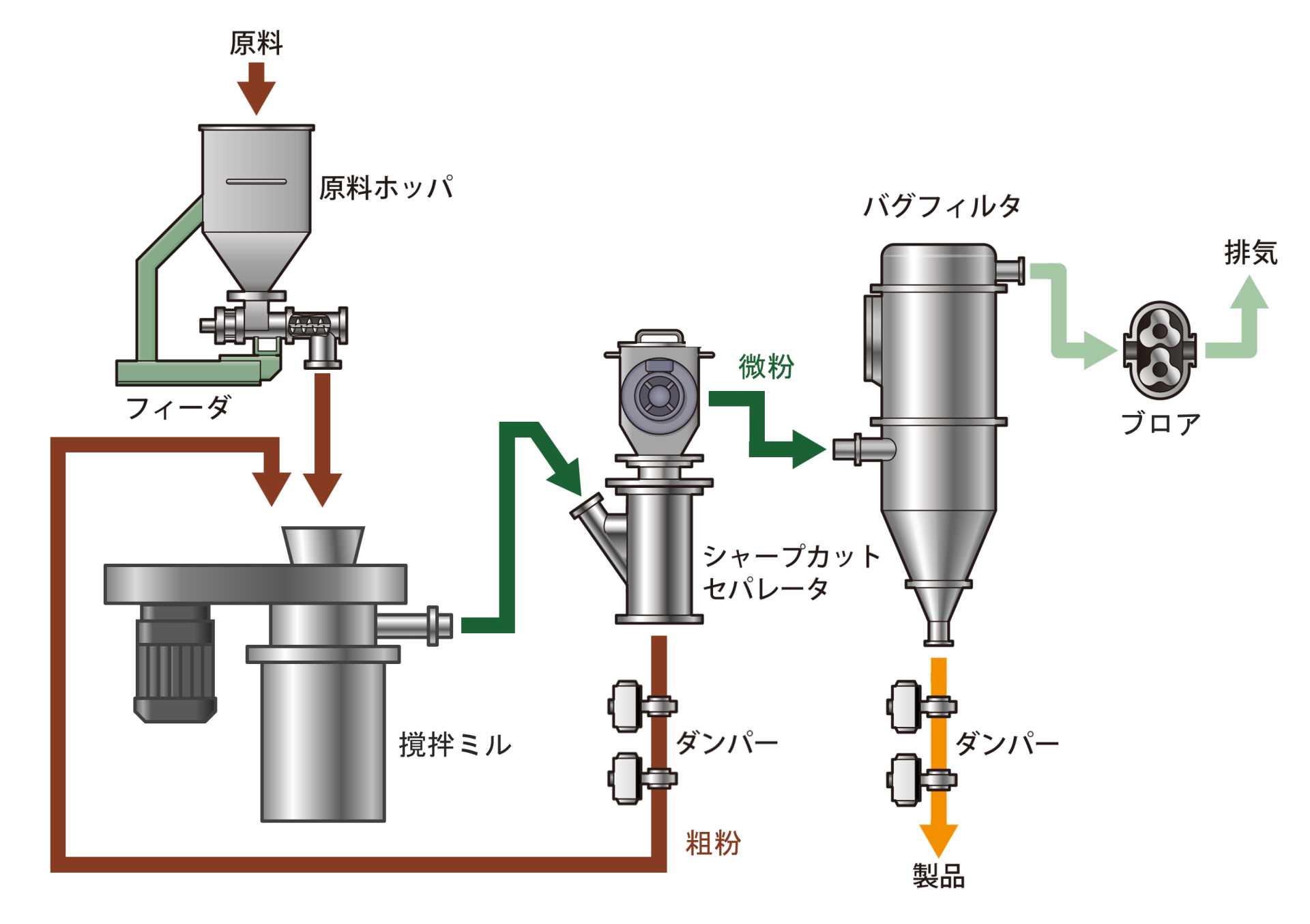

サブミクロンレベルの粉砕を行う場合のフロー
製品の御見積りやカタログ請求等をご希望の場合は
下記フォームよりお問い合わせください。
