ＶＸミル
- Vertical Roller Mill -
低原単位かつ大・中量処理が可能な粉砕機

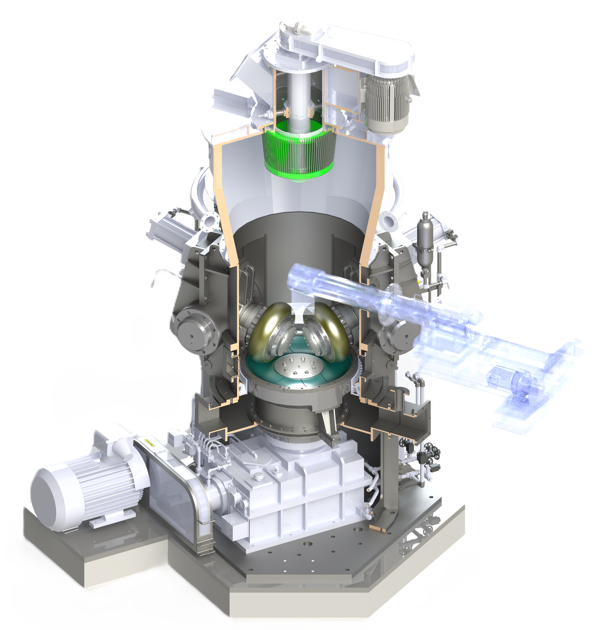

Mechanism
仕組み
説明が表示されます
①原料供給部
スクリューフィーダを用いて原料をテーブル中心へ供給します。
②ローラ・テーブル
回転するローラとテーブルの間で原料が粉砕層をつくり、圧縮・剪断されながら粉砕されます。 粉砕された原料は上昇気流によって機内上部へ吹き上げられます。
③分級ロータ
高速回転する円筒かご型の分級ロータにより、粒子サイズに応じて粉砕品を振り分けます。 微粉は吸引空気の影響でロータを通過し、粗粉は遠心力によりテーブル上へ押し戻されて再度粉砕されます。
Application
アプリケーション例
活性炭
セルロース
石炭、グラファイト
ニードルコークス、電解鉄
二酸化マンガン、黒鉛
木炭、金属シリコン
炭化ケイ素
ガラス
高炉スラグ、瓦屑
電子部品廃材、ホタテ貝殻
金属滓、バイオマス原料
廃ガラス、ヤシ殻炭
石灰石、石膏
タルク、ジルコンサンド
鉄粉、ドロマイト、クリンカ
イルメナイト、パルプ
陶器、セメント
アプリケーションは一例です。
その他の実績等、詳細は下記フォームより
お問い合わせください。
Purpose
用途

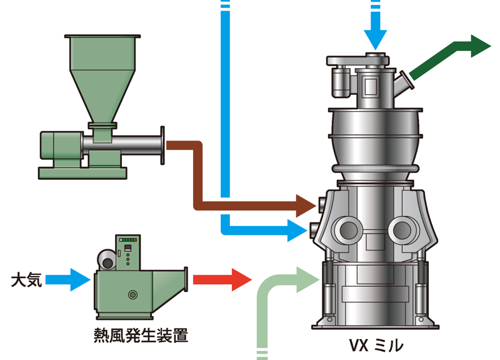

乾燥と粉砕を一台で
テーブル下の通気口より熱風を取り込むことで、原料を乾燥しながら粉砕することも可能です。
有価物の分離回収が可能
摩砕による「圧縮」・「せん断」作用により、原料に含まれる金属片を研磨し、金属の純度をアップ。 ローラ加圧力・テーブル回転数の調整により、再利用可能な金属物を分離できます。

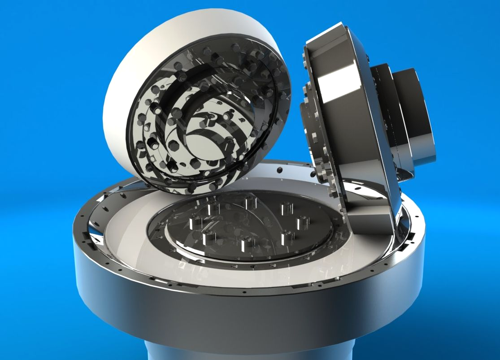

金属コンタミレス仕様に対応
二次電池材料等、金属コンタミを極力抑えたい原料を処理する場合は、ジルコニア製ローラ&テーブルライナの製作も可能です。（※製作可能サイズはVX07までとなります｡）

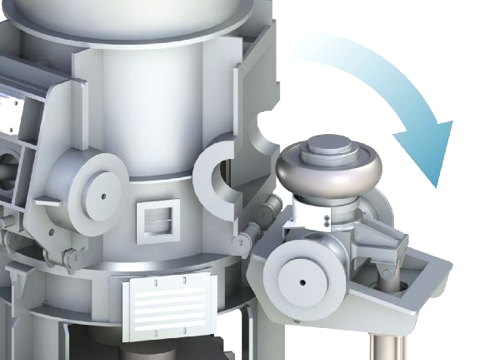

高いメンテナンス性
ローラ部を油圧シリンダで機外に開放して取出すことができるため、遠心ローラミルに比べて消耗部品の交換が容易に行えます。
Specification
基本仕様
| 主な用途 | 微粉砕、中粉砕 磨鉱、有価金属回収 |
|---|---|
| 分類 | 乾式 |
| 運転方式 | 連続式 |
| 雰囲気 | 大気、不活性ガス |
| 標準材質 | 機器本体：SS ローラ：耐摩耗金属 テーブル：耐摩耗金属 |
Particle Size
粒度
Throughput
処理量
テスト機を用いた実験により、処理量の確認・スケールアップ検討が可能です。
実験の手順についてはこちらのページをご覧ください。
（※受託生産のご依頼は対応できませんのでご了承願います）
Process Example
処理例
| 名称 | 原料粒度 （D50） |
粉砕品粒度 （D50） |
|---|---|---|
| コークス | 5 mm | 20 μm |
| 石灰石 | 5 mm | 12 μm |
| 二酸化マンガン | 10 mm | 19 μm |
| シリカ | 200 μm | 8.8 μm |
| イルメナイト | 40 μm | 11 μm |
| 炭素繊維 | 1.5 mm | 12 μm |
Flow Example
フロー例

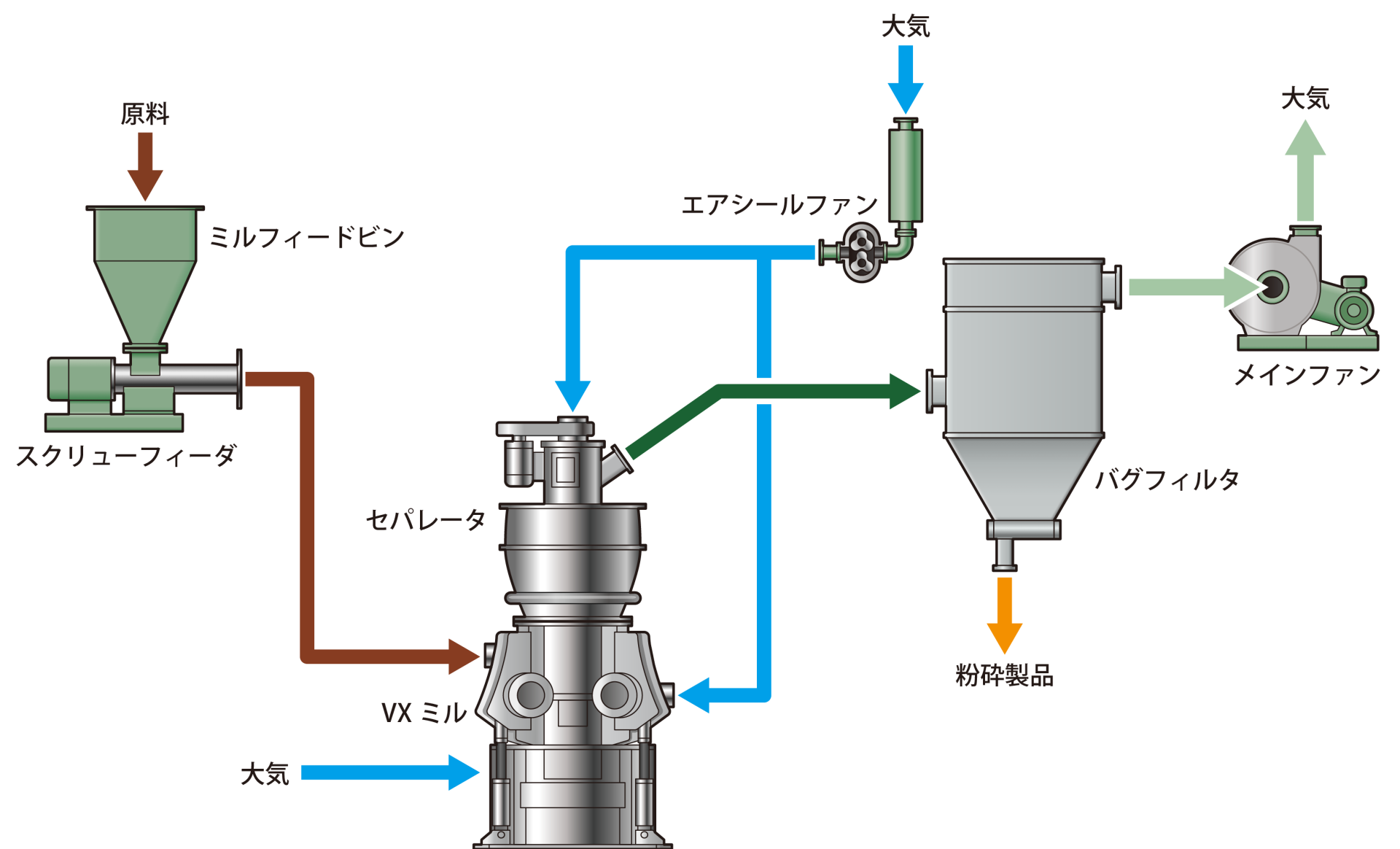

一般的なフロー

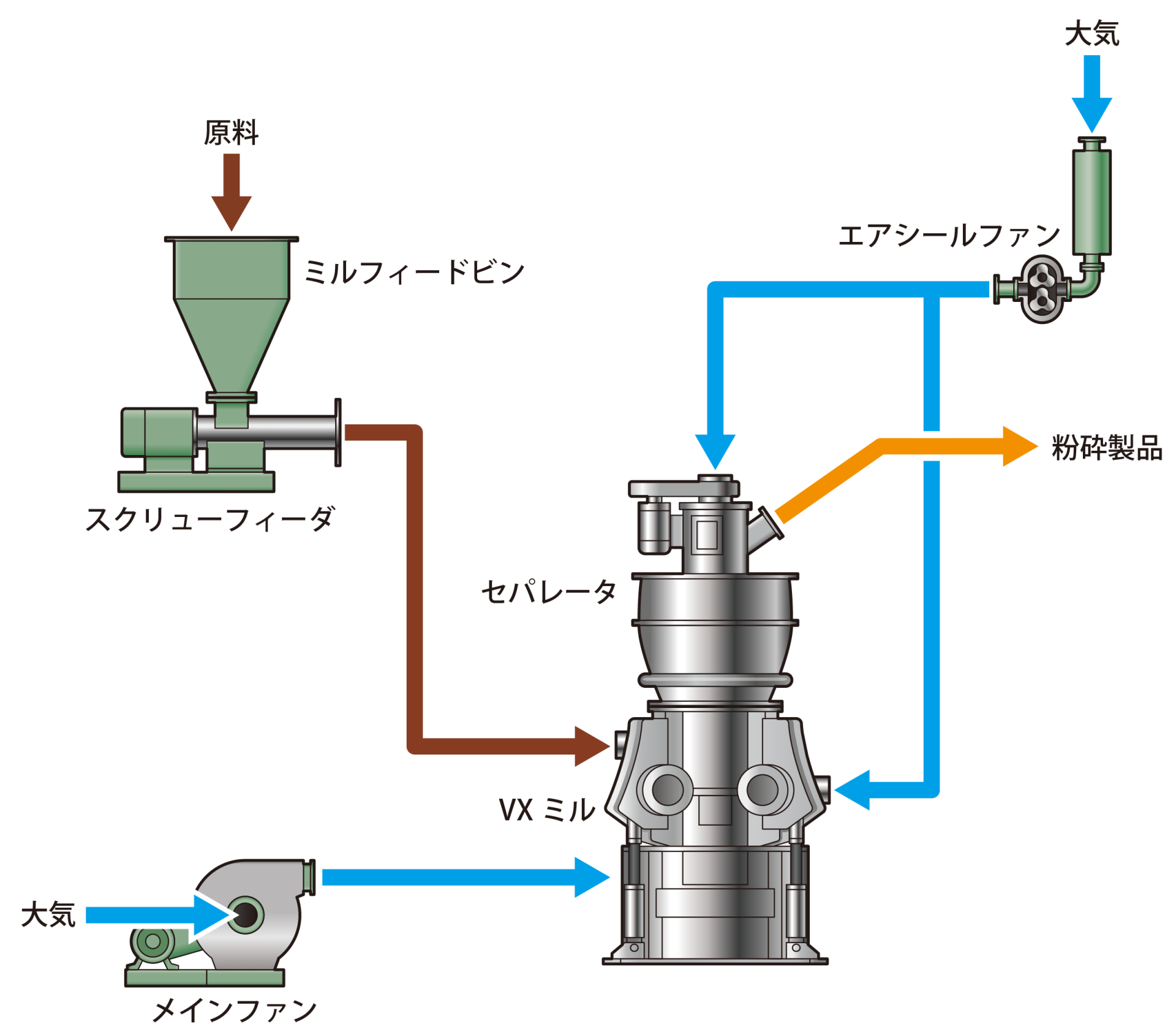

石炭・オイルコークス等の燃料を直接バーナに空気輸送する場合のフロー

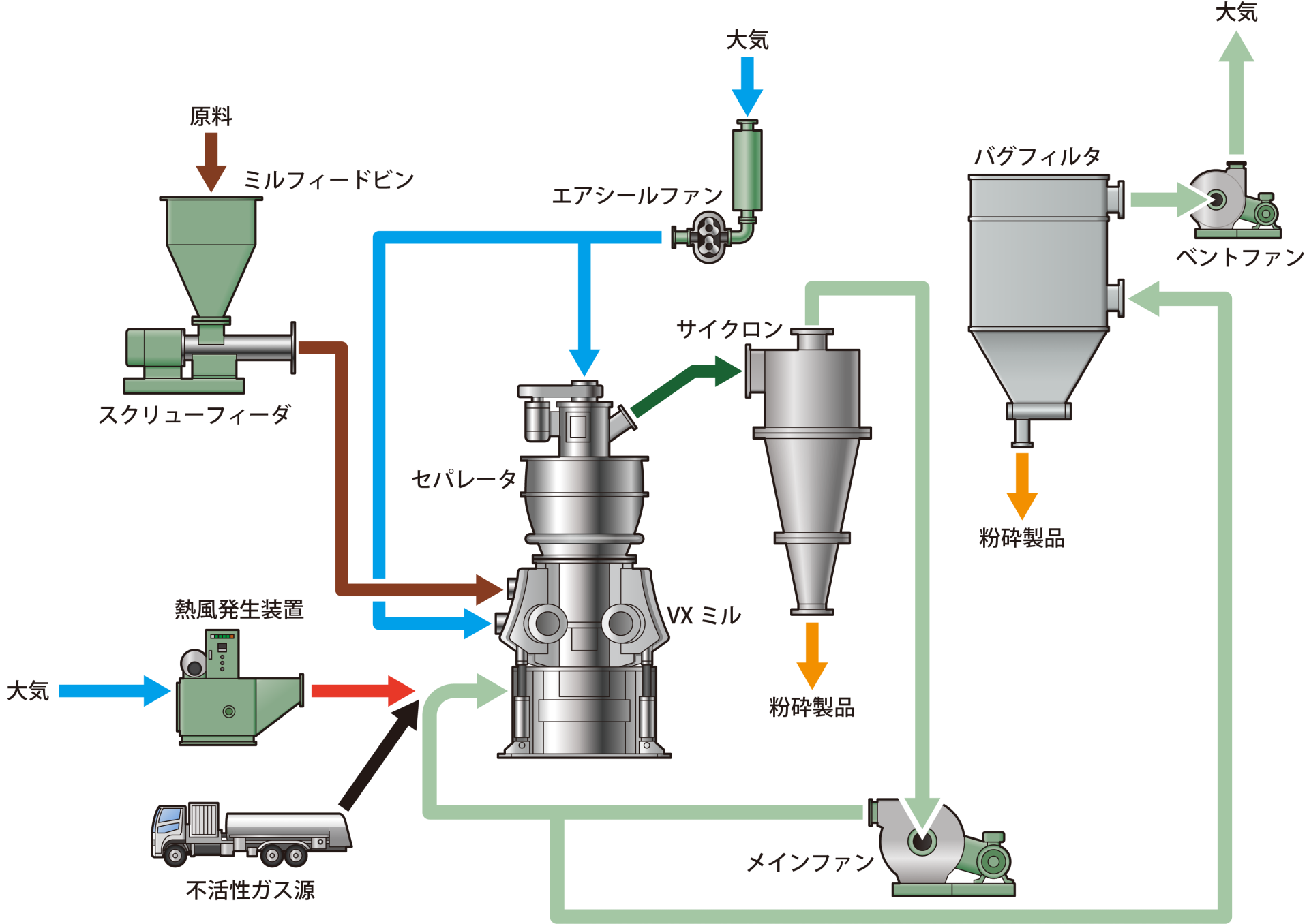

乾燥粉砕および、生石灰など大気中の水分を嫌う原料の粉砕に適したフロー

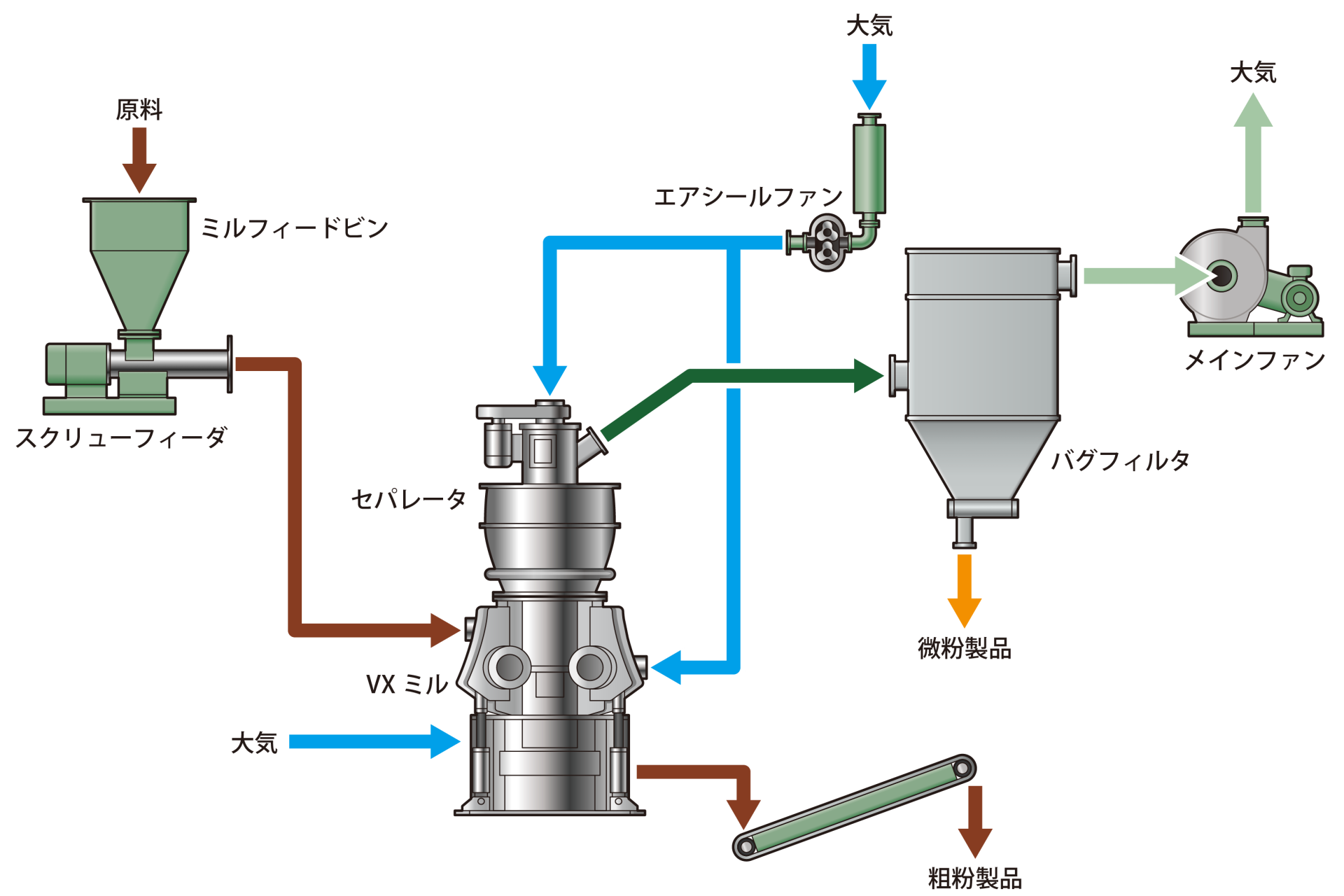

金属滓の再資源化などに適したフロー
