大塊篩用自走式トロンメル M412
大塊、高比重、高水分の原料に対応した特重仕様
製品概要

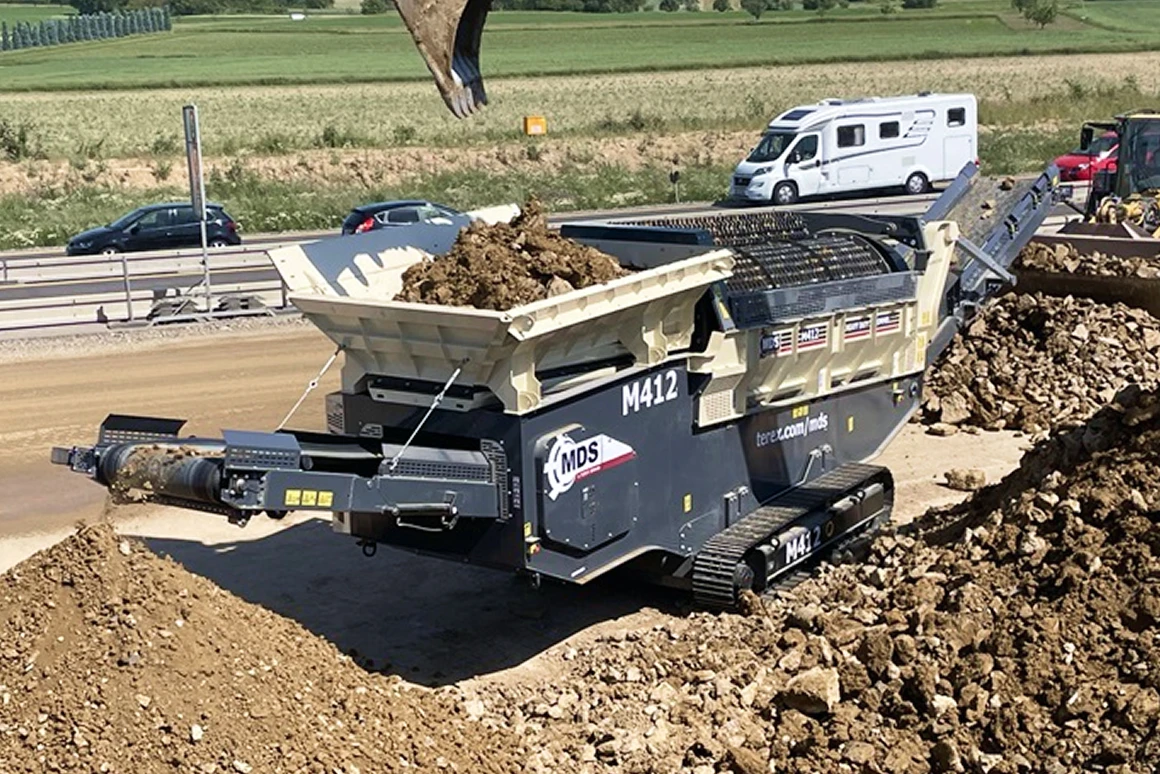

特長
- 最大処理能力 300t/hを有し、大塊、高比重の原料に対応した特重仕様です。

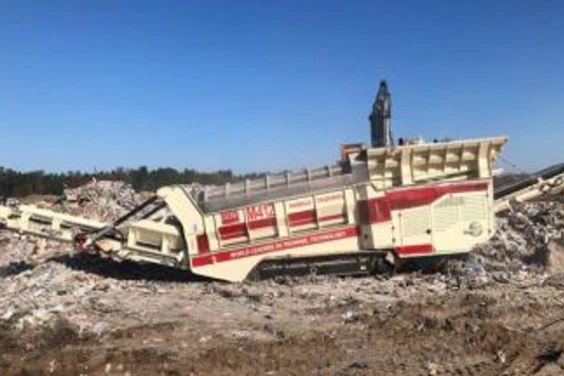

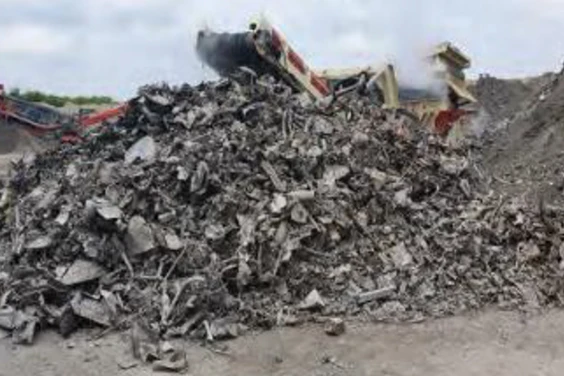

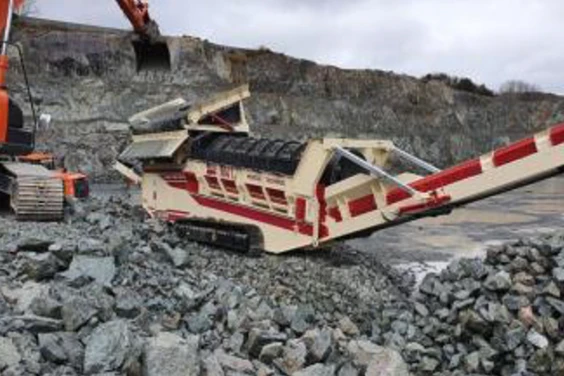

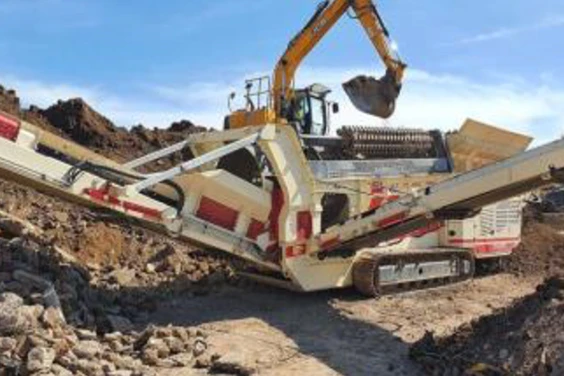

- 発破原石、粘性の高い原料、建設廃材、廃棄物等の幅広い用途で高精度選別を実現します。

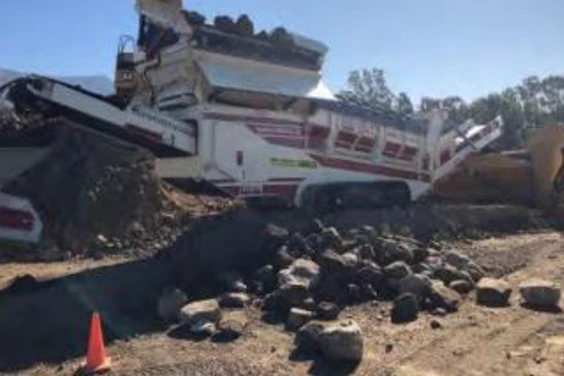

- 表土からの原石回収、蛇篭の選別、掘削土のズリ抜き用途に最適です。
用途

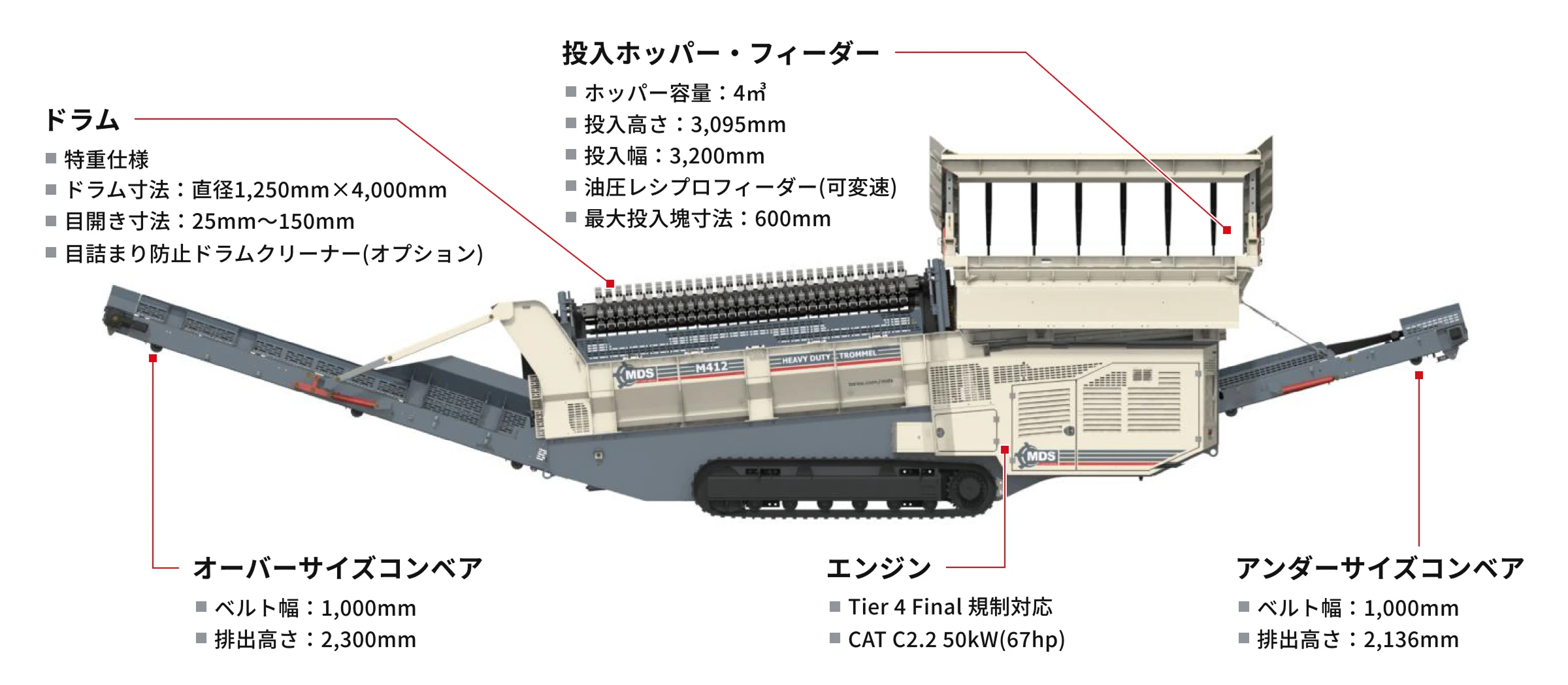

製品詳細
特重仕様ドラム
用途に合わせて2種類から選択可能です。

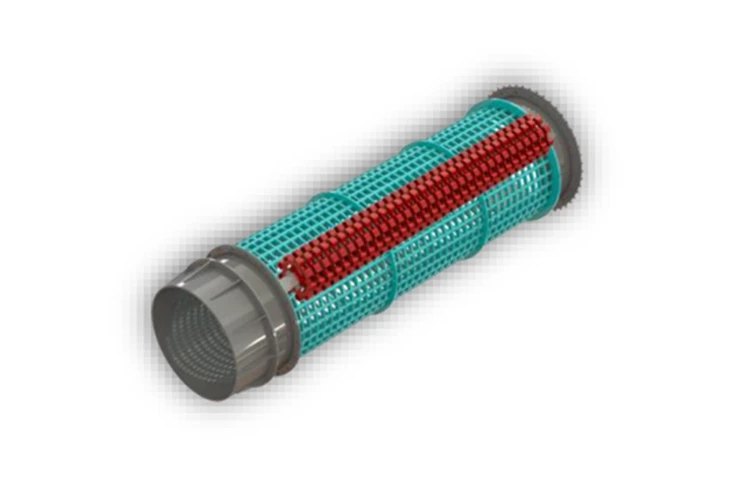

一体型ドラム
- 開口寸法：75mm／100mm／125mm／150mm
- オプションでドラムクリーナーの装着が可能
- 高水分、高粘性の原料でも目詰まり無く、高精度の選別が可能

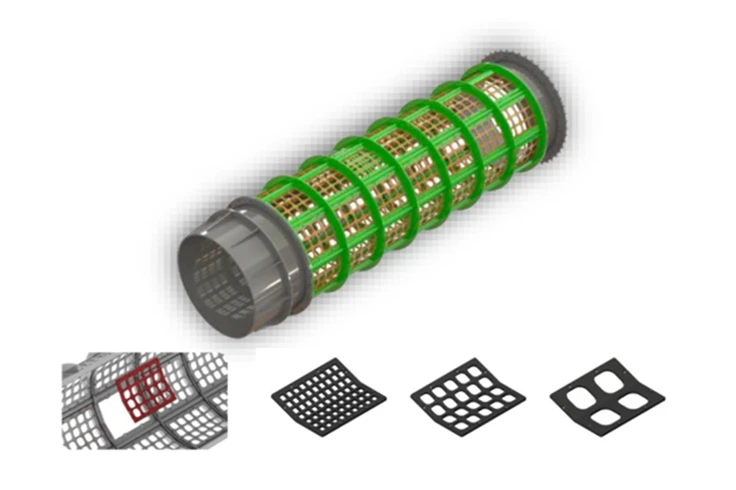

分割型ドラム
- 開口寸法：25mm／38mm／50mm／65mm／75mm／100mm／125mm／150mm
- 摩耗に応じて部分交換が可能

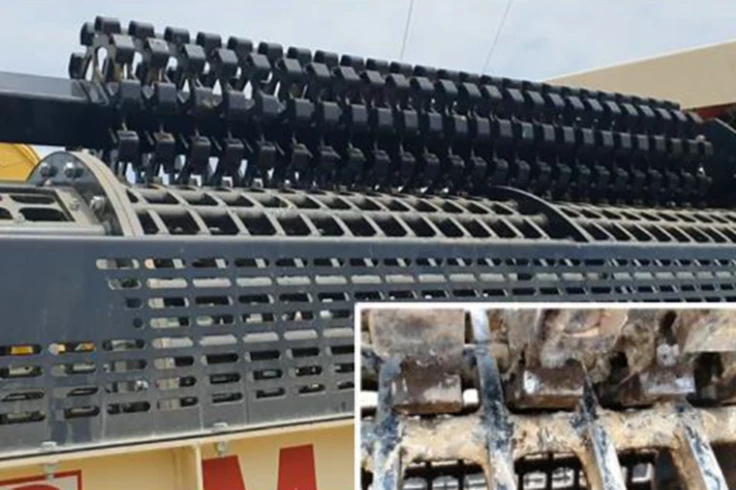

オプション
- ドラムクリーナ（一体型ドラムのみ）
- 油圧傾斜型排出グリッド
（間隙：150mm／200mm／300mm／350mm／400mm／450mm） - 300mmシャーシかさ上げ
- 拡張ホッパー(4m3→8m3)
- 非常引綱スイッチ
- ホッパーデフレクタープレート
- 無線リモコン
外形寸法

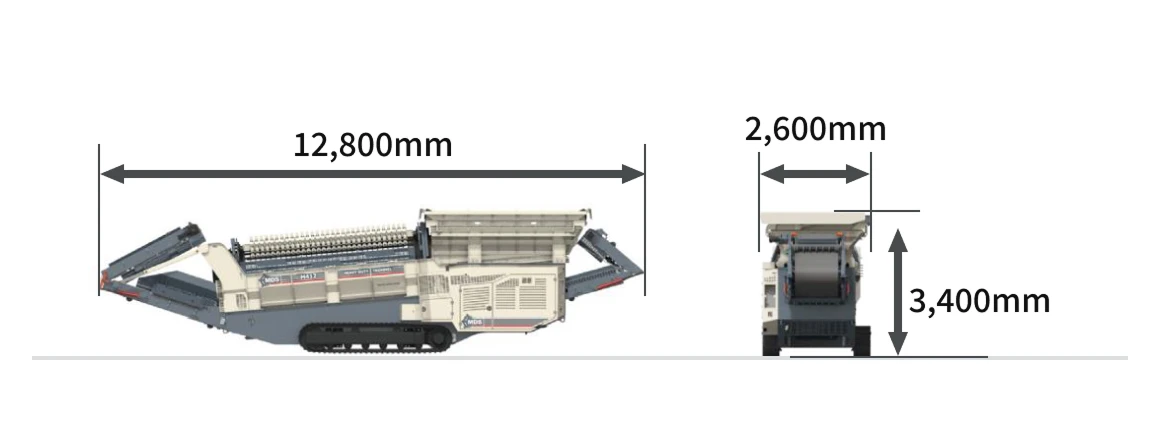

輸送時

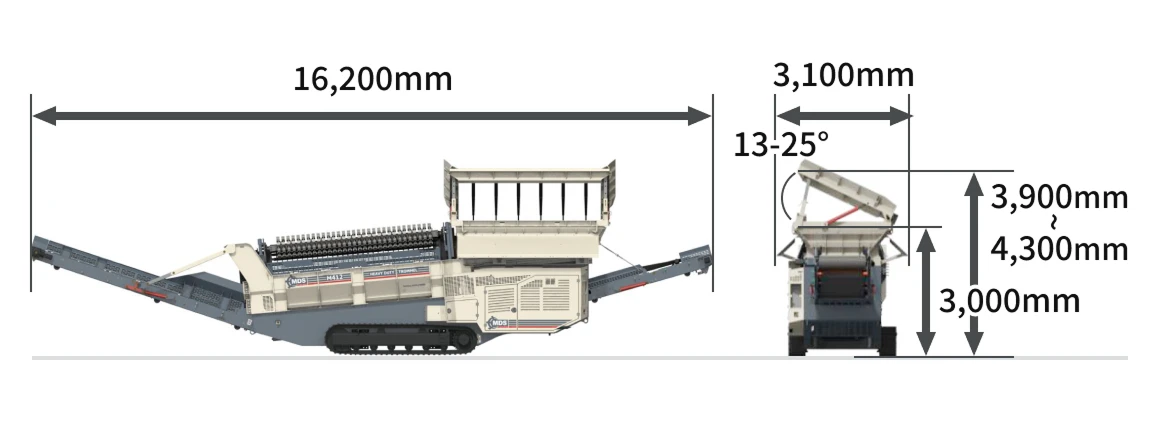

稼働時
機体質量 : 21,500kg
稼働動画
MDS製自走式トロンメル M412 の稼働状況を、実際の映像でご確認いただけます。
製品仕様表
M412 製品仕様
機体概要
| 最大処理量 | 300t/h |
|---|---|
| 機体質量 | 21,500kg |
| 輸送時サイズ | 全幅：2,565mm 全長：12,817mm 全高：3,424mm |
| 稼働時サイズ | 全幅：3,110mm 全長：16,234mm 全高：3,869mm～4,339mm |
投入ホッパー・フィーダー
| ホッパー容量 | 4m3 |
|---|---|
| 投入高さ | 3,095mm |
| 投入幅 | 3,200mm |
| フィーダータイプ | 油圧レシプロフィーダー（可変速） |
| 最大投入塊寸法 | 600mm |
ドラム
| ドラム寸法 | 直径1,250mm×4,000mm |
|---|---|
| 目開き寸法 | 25mm～150mm |
オーバーサイズコンベア
| コンベア幅 | 1,000mm |
|---|---|
| 排出高さ | 2,300mm |
アンダーサイズコンベア
| コンベア幅 | 1,000mm |
|---|---|
| 排出高さ | 2,136mm |
クローラー
| シュー幅 | 400mm |
|---|
エンジン
| Tier 4F エンジンユニット | Caterpillar C2.2 |
|---|---|
| 定格出力 | 50kW (67hp) |
| 燃料タンク容量 | 170L |
| 作動油タンク容量 | 210L |
