大塊対応自走式スクリーン M300
ホイールローダーでも投入しやすい大型サイズホッパーで大塊に対応
製品概要
特長
- 大型ホッパーを備え、スクリーンの傾斜角は油圧により調整できるため、大塊の処理に対応します。
- 二段構造の高耐久グリッド（高強度T字グリッドバー／下段織網）により、現場での安定した前処理・選別を実現します。
- 1,400mmのワイドな排出コンベアにより、大量の篩い分け作業にも対応します。

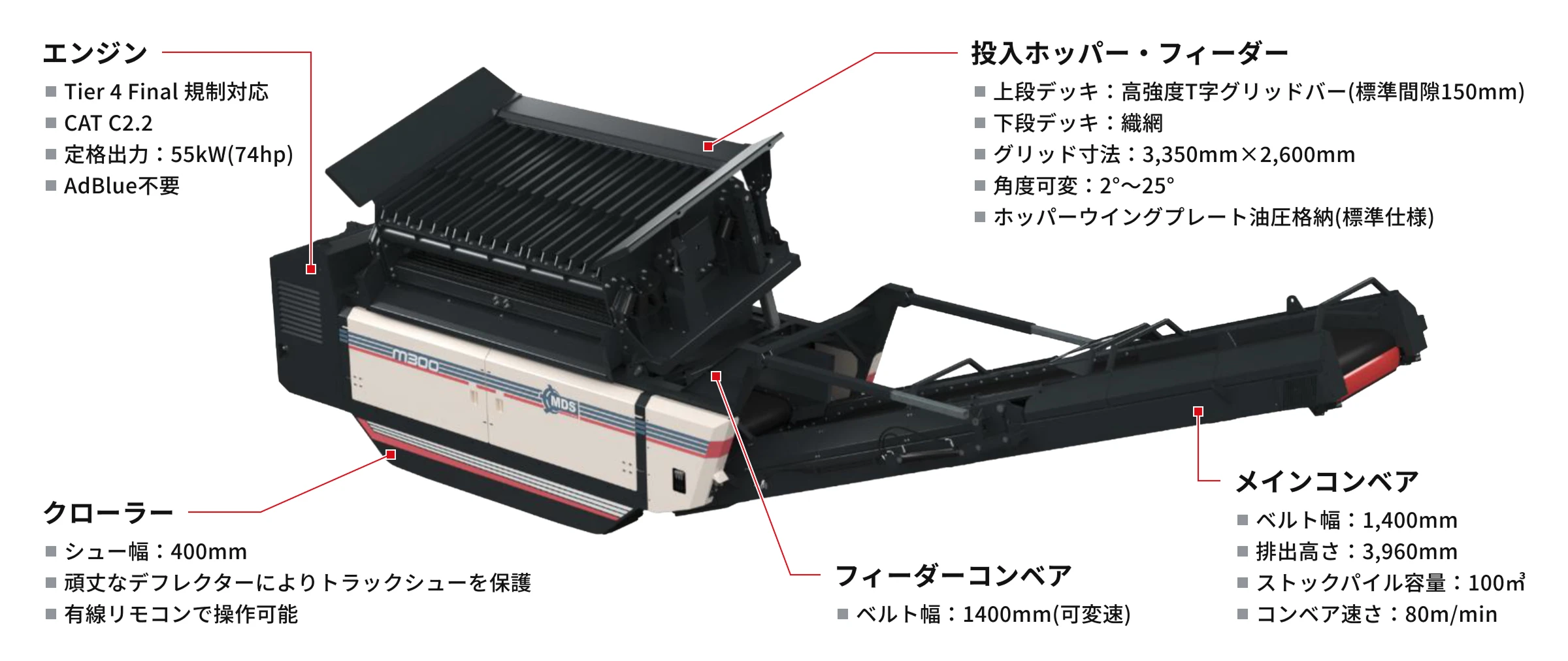

製品詳細
-
POINT 01
大塊に対応した角度可変振動グリッド
- ホイールローダーでも投入しやすい大型サイズホッパーを備えています。
- トップデッキのグリッドバーで大塊を除去し、ボトムデッキの織網で選別します。
- スクリーンの傾斜角は、油圧により2°～25°までレバー操作で変更できるので、原料の形状に応じた調整が可能です。
-
POINT 02

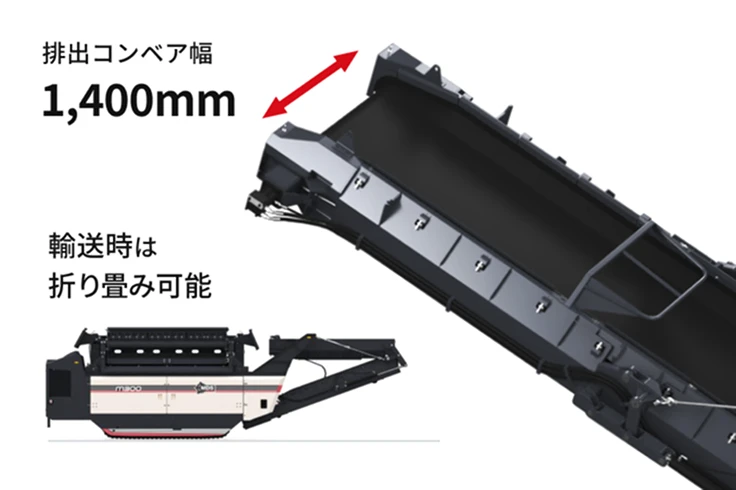

ワイドで折りたたみ可能な排出コンベア
- 1,400mmのワイドな排出コンベアにより、大量の篩い分け作業にも対応します。
- 輸送時には、油圧シリンダーでベルトコンベアの折り畳みが可能です。
-
POINT 03

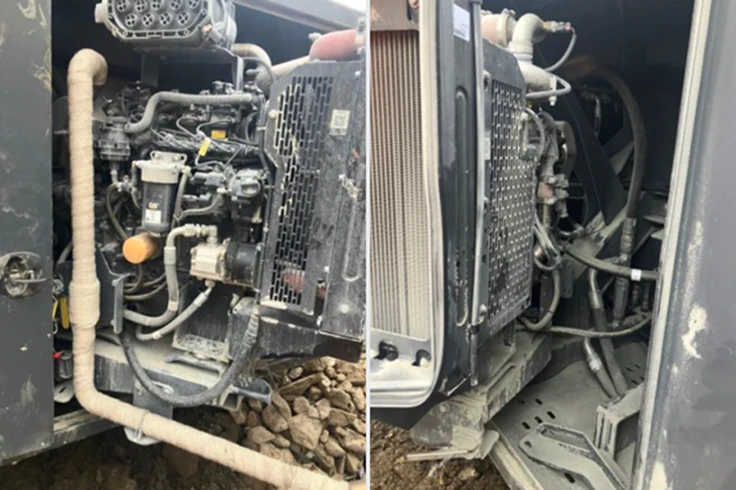

スイングアウトエンジン
- シャーシ後方のパワーユニットへ、地上から簡単にアクセスできます。
- 密閉されているので、防音効果に優れます。
- ピンを抜いてエンジンをスイングさせることで、両サイドからエンジンへのアクセスが可能です。
オプション
- 高強度T字グリッドバーの間隙変更（150mm→100mm）
- グリッド下ラバーカーテン
- 68番油圧オイル
- 無線リモコン
外形寸法
輸送時
稼働時
機体質量 : 22,500kg
稼働動画
MDS製自走式スクリーン M300 の稼働状況を、実際の映像でご確認いただけます。
製品仕様表
M300 製品仕様
機体概要
| 最大処理量 （投入原料により異なる） |
600t/h |
|---|---|
| 機体質量 | 22,500kg |
| 輸送時サイズ | 全幅：2,738mm 全長：10,078mm 全高：3,200mm |
| 稼働時サイズ | 全幅：2,738mm 全長：13,099mm 全高：4,095mm |
投入ホッパー・フィーダー
| ホッパー容量 | 4.3m3 |
|---|---|
| 投入高さ | 4,095mm |
| グリッド寸法 | 3,350mm×2,600mm |
スクリーンボックス
| ホッパー形式 | 二段振動グリッド付ホッパー |
|---|---|
| 上段グリッドバー標準間隙 | 150mm |
| 下段織網サイズ | 50mm |
| 傾斜角度 | 2°～25° |
メインコンベア
| コンベア幅 | 1,400mm |
|---|---|
| 排出高さ | 3,960mm |
| ストックパイル容量 | 100m3 |
| フィーダーベルトタイプ | 平ベルト |
クローラー
| シュー幅 | 400mm |
|---|---|
| 走行速度 | 1km/h |
| 登板能力 | 30° |
エンジン
| Tier 4F エンジンユニット | CATC2.2 |
|---|---|
| 定格出力 | 55kW (74hp) |
| 燃料タンク容量 | 145L |
| 作動油タンク容量 | 200L |
