自走式ジョークラッシャー MT130J
高い処理能力で大規模砕石場、石灰石鉱山の一次破砕に最適
製品概要

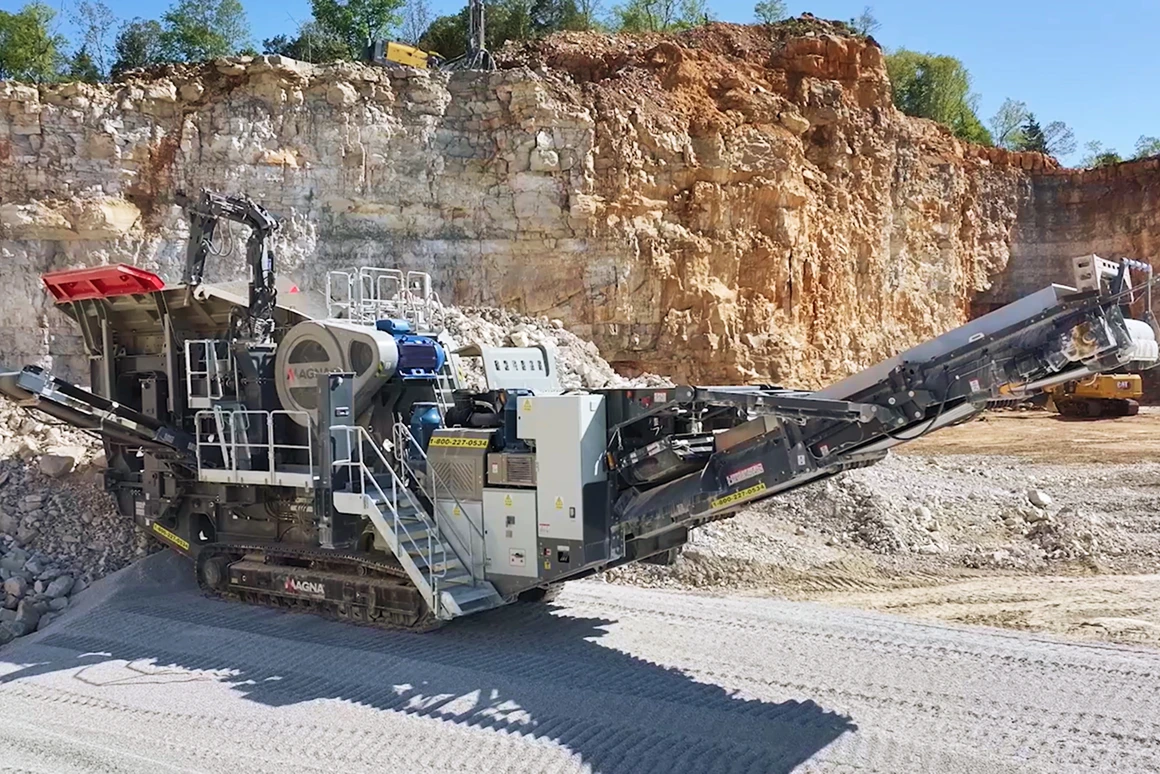

特長
-
最大1,000t/h※の高い処理能力で、大規模砕石場、石灰石鉱山の一次破砕に最適です。
- 破砕機に投入されないグリズリアンダー材を含む
- 切羽の近くで発破原石を減容できるためプラントまでの横持頻度の低減が可能です。
- 電動駆動システムにより、燃料・メンテナンスコストの削減と環境負荷の軽減を実現します。
- 商用電源またはエンジン発電パワーユニットの切替が可能なデュアル電源を搭載しています。

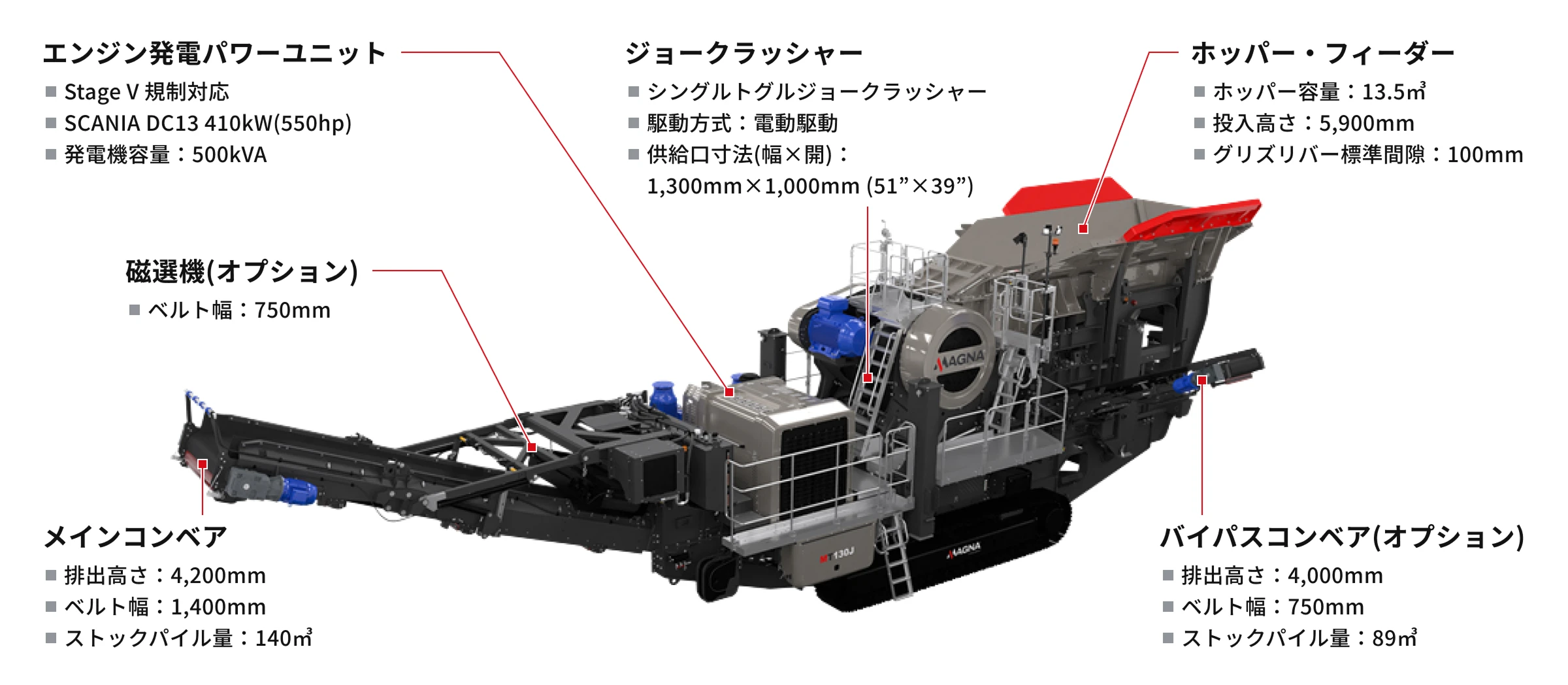

製品詳細

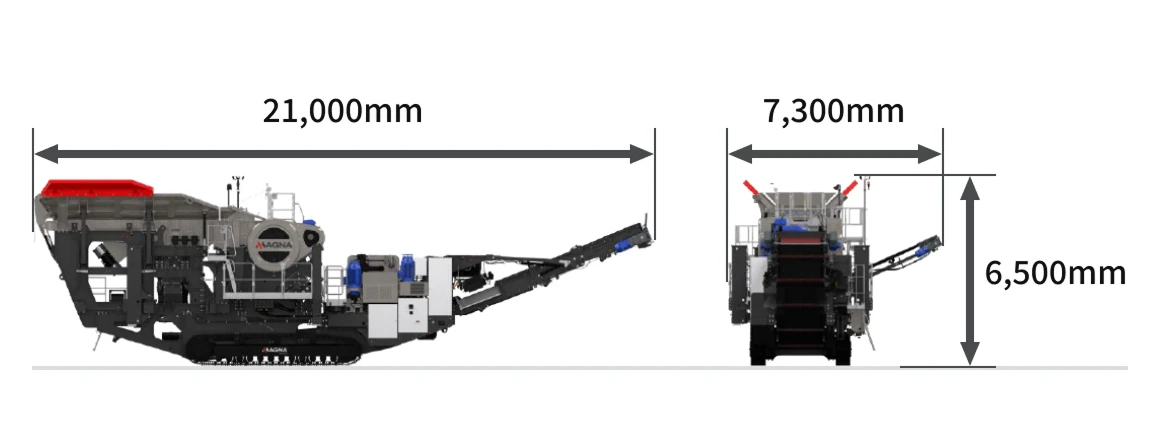

外形寸法
輸送時
機体質量 : 120,000kg
- 輸送時は分割、現地組立が必要となります
稼働動画
MAGNA製自走式ジョークラッシャー MT130J の稼働状況を、実際の映像でご確認いただけます。
製品仕様表
MT130J 製品仕様
機体概要
| 最大処理量 （投入原料により異なる） |
1,000t/h |
|---|---|
| 機体質量 | 120,000kg |
| 稼働時サイズ |
全幅：7,300mm 全長：21,000mm 全高：6,500mm |
投入ホッパー・フィーダー
| ホッパー容量 | 13.5m3 |
|---|---|
| ホッパー材質 | 15mm 耐摩耗鋼板 |
| 投入高さ | 5,900mm |
| 投入幅 | 2,800mm |
| フィーダータイプ | 振動グリズリフィーダー |
| グリズリバー標準間隙 | 100mm |
破砕機
| タイプ | シングルトグルジョークラッシャー |
|---|---|
| 最大供給原鉱サイズ(中辺) | 900mm |
| 供給口寸法(幅×開) | 1,300mm×1,000mm (51″×39″) |
| 出口間隙調整範囲(CSS) | 125～250mm |
| 間隙調整方法 | 油圧ウェッジ式 |
| 破砕機駆動方式 | 電動駆動 |
メインコンベア
| コンベア幅 | 1,400mm |
|---|---|
| 排出高さ | 4,200mm |
| ストックパイル量 | 140m3 |
クローラー
| シュー幅 | 500mm |
|---|---|
| 走行速度 | 0.7km/h |
| 登坂能力 | 30° |
エンジン発電パワーユニット
| Stage V エンジンユニット | SCANIA DC13 |
|---|---|
| 定格出力 | 410kW (550hp) |
| 発電機容量 | 500kVA |
| 燃料タンク容量 | 1,165L |
| 作動油タンク容量 | 460L |
破砕能力表
| 間隙(CSS) | 125mm | 150mm | 175mm | 200mm | 225mm | 250mm |
|---|---|---|---|---|---|---|
| 処理量(t/h) | 305～448 | 384～543 | 443～620 | 510～696 | 576～776 | 640～860 |
- 石灰石（見掛け比重1.6）を連続供給した時の破砕能力を示します。

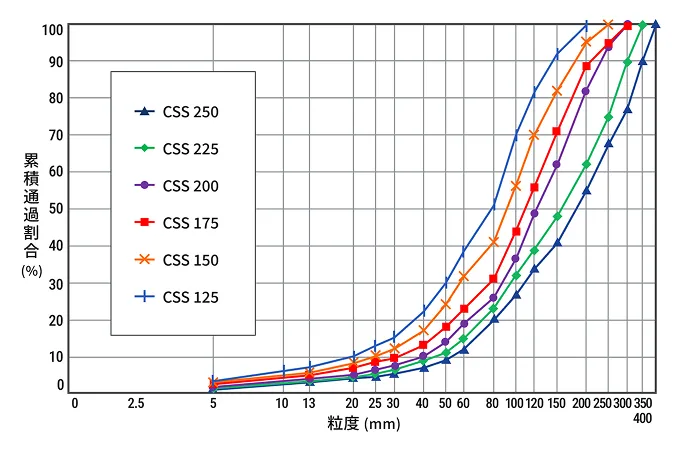

破砕粒度曲線（石灰石）
- 各粒度は、推定値であり保証値ではありません。
標準装備
| 破砕機 |
|
|---|---|
| メインコンベア |
|
| 電装 |
|
| その他 |
|
オプション一覧
| 投入ホッパー・フィーダー |
|
|---|---|
| 破砕機 |
|
| メインコンベア |
|
| その他 |
|
