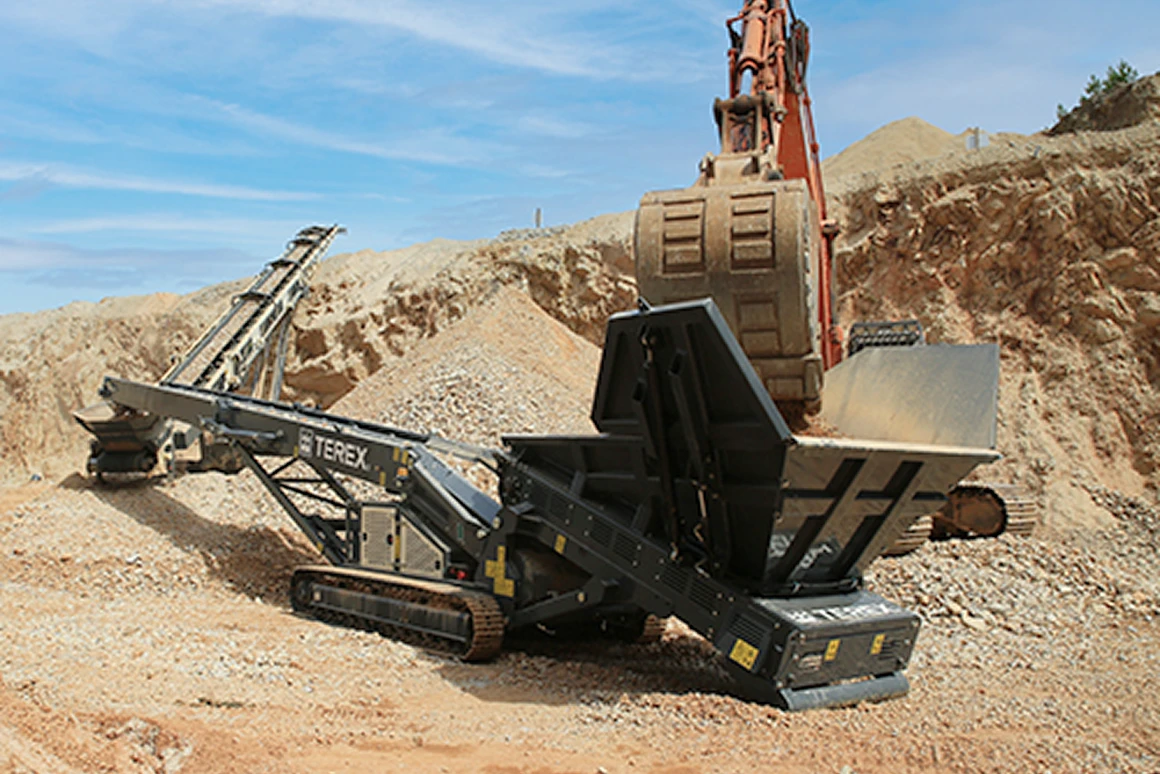

自走式ホッパー・フィーダー付コンベア TFシリーズ TF-50L
大型ホッパーによりホイールローダー、 油圧ショベルからの大量投入にも対応
製品概要
TFシリーズの特長
- 大型のストックパイル形成が可能で、大量処理現場でも効率的な運用が行えます。
- ホイールローダーからの投入にも対応した大型ホッパーを搭載し、高い処理能力を備えています。
- フィーダーは油圧による可変速制御に対応し、ホッパーから排出コンベアまで原料を効率よく搬送します。
製品詳細
-
POINT 01

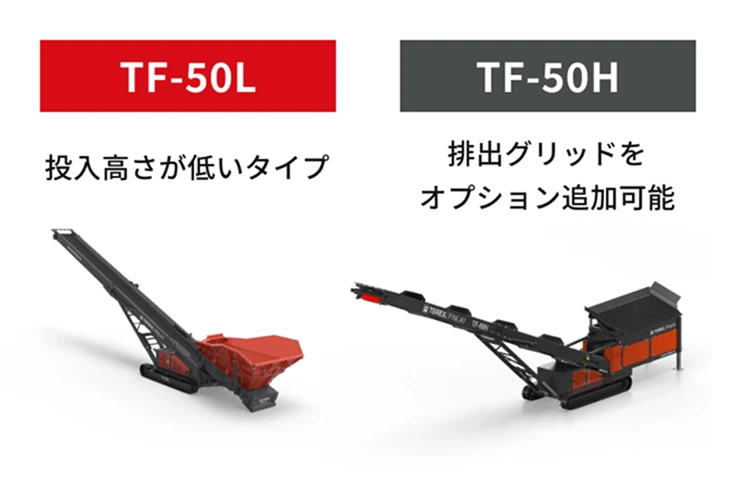

2種類のホッパーより実稼働に合った形状を選択可能
使用重機や稼働状況に最適なホッパーを選択できます。
-
POINT 02

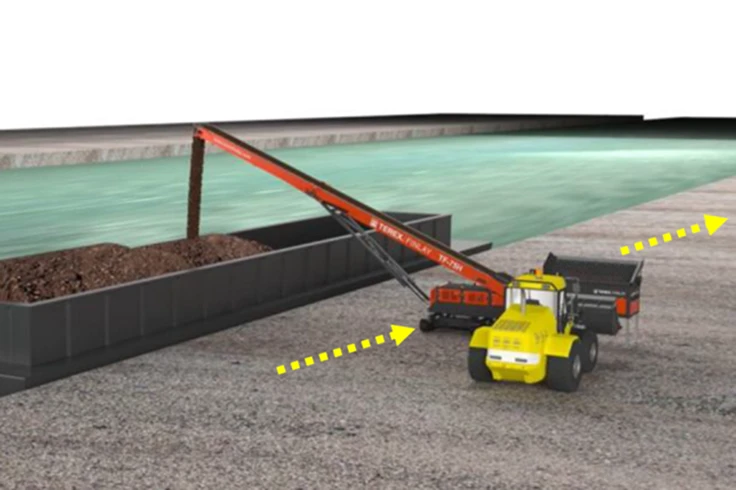

港湾での船積用途にも対応
- 360°旋回機能※（オプション）により岸壁に沿って並行移動でき、船積用途に最適です。
- TF-75L、TF-75Hのみ
- 無線リモコンでコンベア排出角度・旋回・走行を操作可能なため、オペレーターが積込機から降りることなく船積作業でき、作業効率の向上に寄与します。
- 360°旋回機能※（オプション）により岸壁に沿って並行移動でき、船積用途に最適です。
TFシリーズ ラインナップ
TF-50L
- コンベア長さ：15,600mm
- 投入高さが低いため重機オペレーターが目視しやすい
- 三方向からの投入が可能

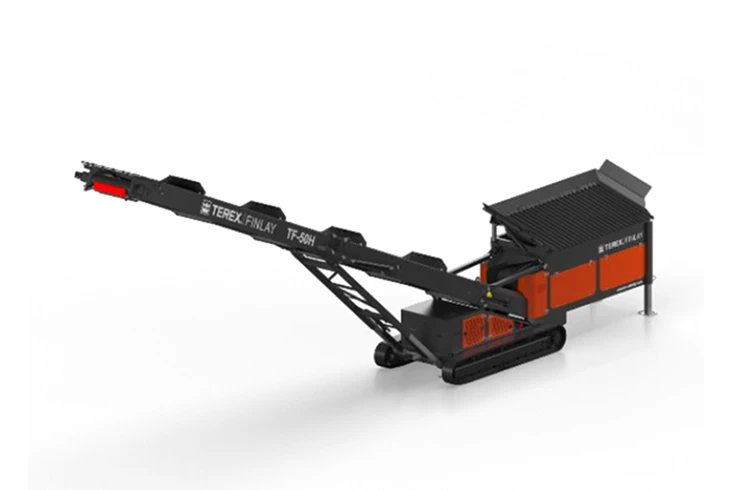

TF-50H
- コンベア長さ：15,600mm
- 排出グリッド（オプション）により投入原料から大塊の除去が可能
- 投入幅が広くホイールローダーからの投入に最適

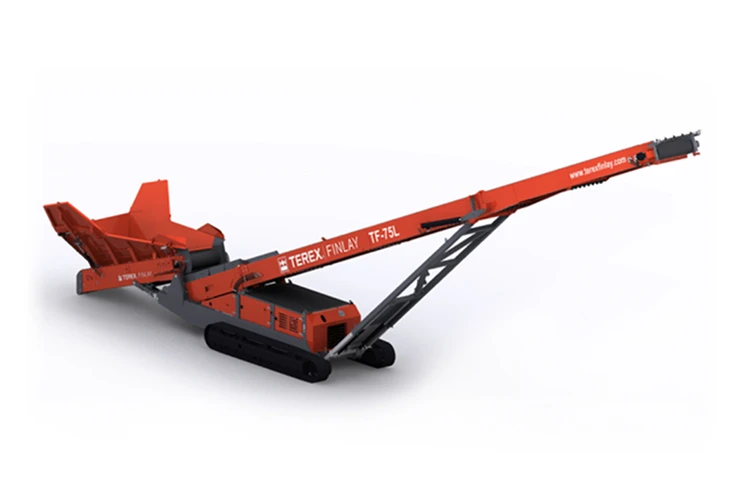

TF-75L
- コンベア長さ：22,500mm
- 更なる大量処理に対応
- 投入高さが低いため重機オペレーターが目視しやすい
- 360°旋回機能（オプション）を追加可能

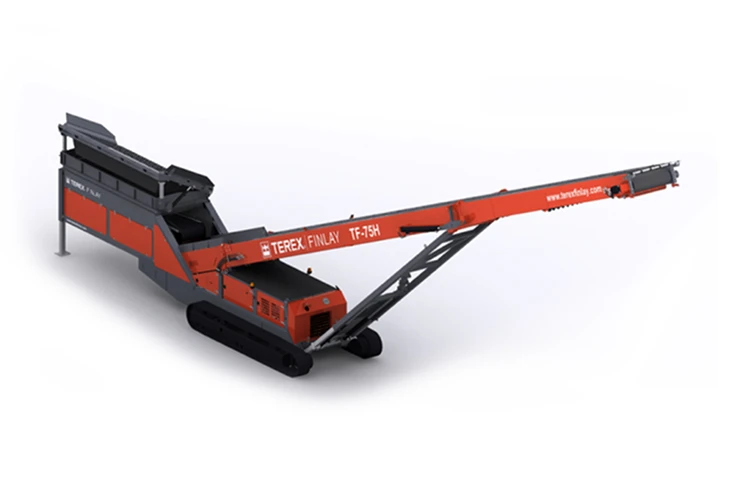

TF-75H
- コンベア長さ：22,500mm
- 更なる大量処理に対応
- 排出グリッド（オプション）により投入原料から大塊の除去が可能
- 360°旋回機能（オプション）を追加可能
稼働動画
FINLAY製自走式ホッパー・フィーダー付コンベア TF-50L の稼働状況を、実際の映像でご確認いただけます。
製品仕様表
TF-50L 製品仕様
機体概要
| 最大処理量 | 450t/h |
|---|---|
| 機体質量 | 13,240kg |
| 輸送時サイズ | 全幅：2,770mm 全長：12,200mm 全高：2,550mm |
| 稼働時サイズ | 全幅：3,420mm 全長：18,200mm（排出角度24°） 全高：7,370mm（排出角度24°） |
投入ホッパー・フィーダー
| 投入口容量 | 7m3 |
|---|---|
| 最小投入高さ | 2,700mm |
| 投入幅 | 3,310mm |
| フィーダータイプ | ベルトフィーダー |
| フィーダー幅 | 1,050mm |
排出コンベア
| ベルトタイプ | 平ベルト 3ply |
|---|---|
| コンベア幅 | 15,600mm |
| ベルト幅 | 1,050mm |
| コンベア速度 | 0～109m/min（可変速） |
| 最大排出高さ | 7,200mm（排出角度24°） |
| ストックパイル容量※ | 688m3（排出角度24°） |
- 安息角37°で算出
クローラー
| シュー幅 | 300mm |
|---|
エンジン
| Tier 4F エンジンユニット | CAT C2.2 |
|---|---|
| 定格出力 | 55kW (74hp) |
| 燃料タンク容量 | 145L |
| 作動油タンク容量 | 300L |
オプション一覧
| 投入口 |
|
|---|---|
| コンベア |
|
| 電装 |
|
| その他 |
|
