自走式コンベア TCシリーズ TC-65
製品のストックに限らず様々な用途でオペレーションの効率化に寄与
製品概要

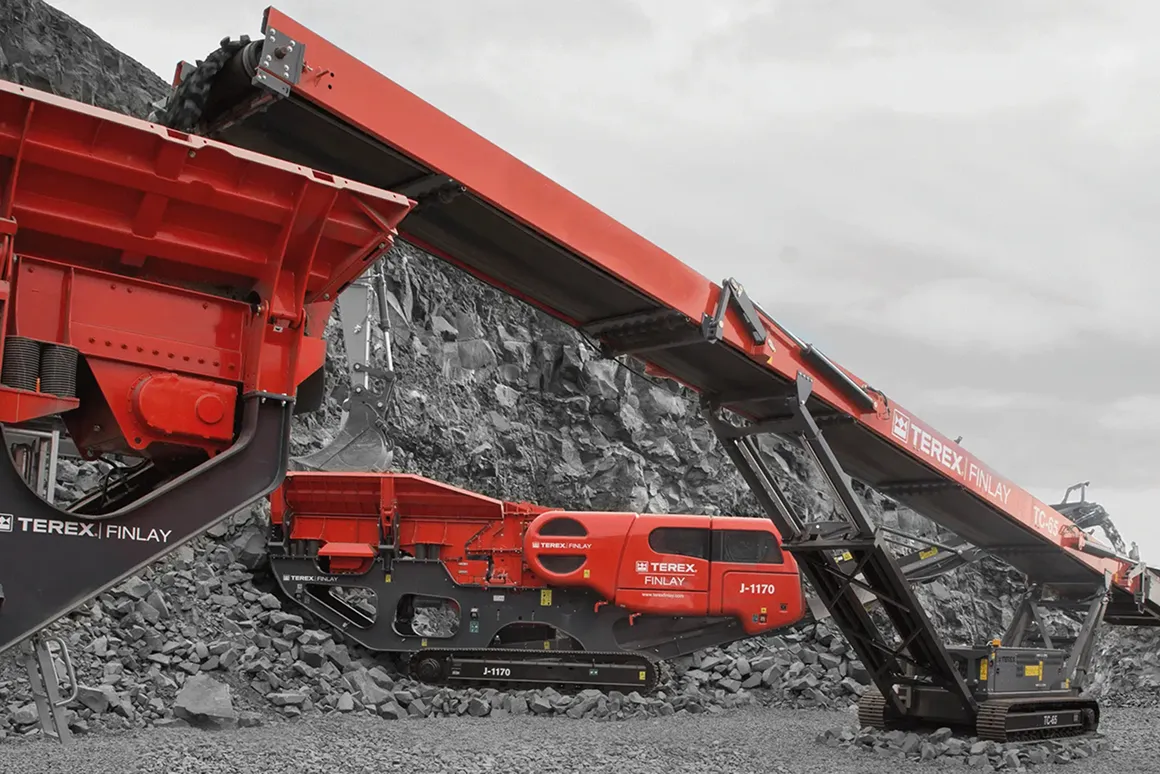

TCシリーズの特長
- 大容量の製品搬送コンベアと高いストック能力を備え、大量処理にも対応します。
- クローラ走行により現場内での移動が容易で、トレーラー輸送やコンテナ梱包にも対応し、拠点間の移設もスムーズです。
- ハイブリッド仕様にも対応しており、外部電源または搭載エンジンのいずれでも運転できる柔軟な電源構成が可能です。

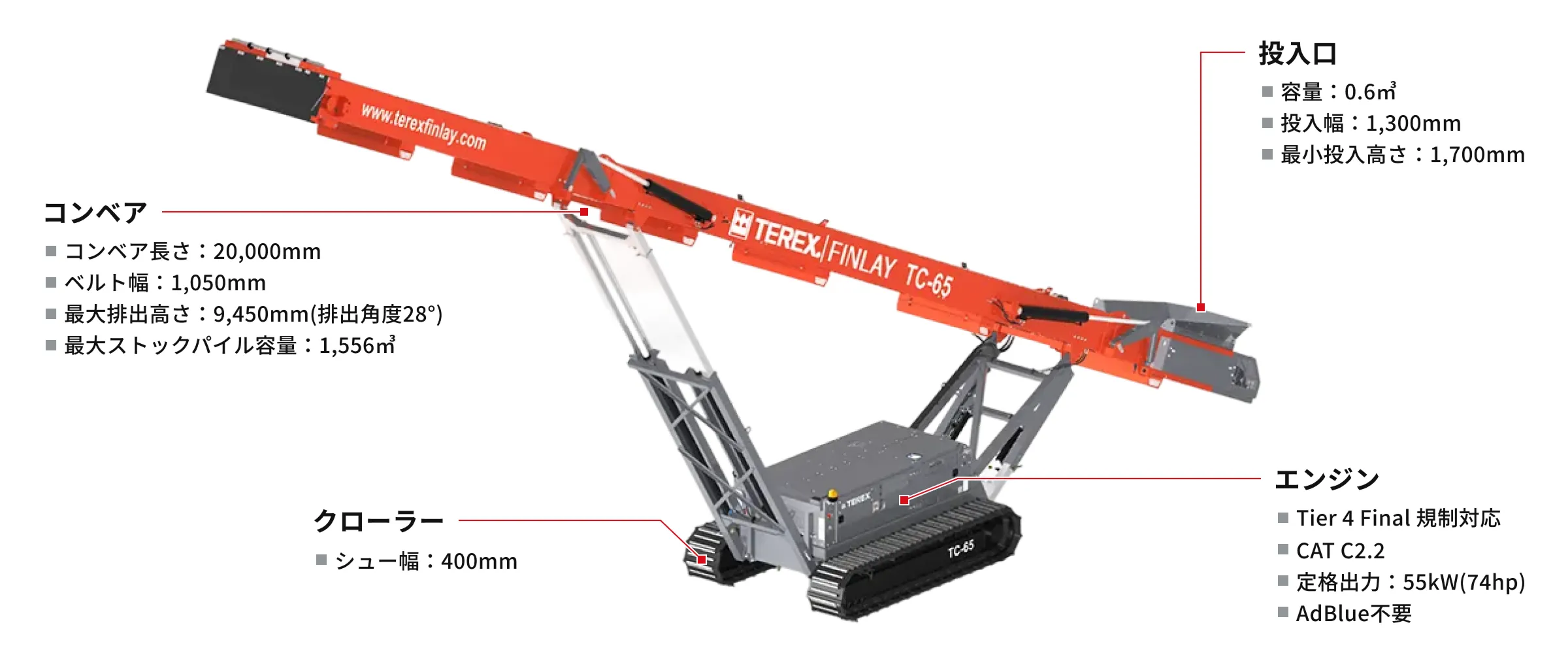

製品詳細
-
POINT 01

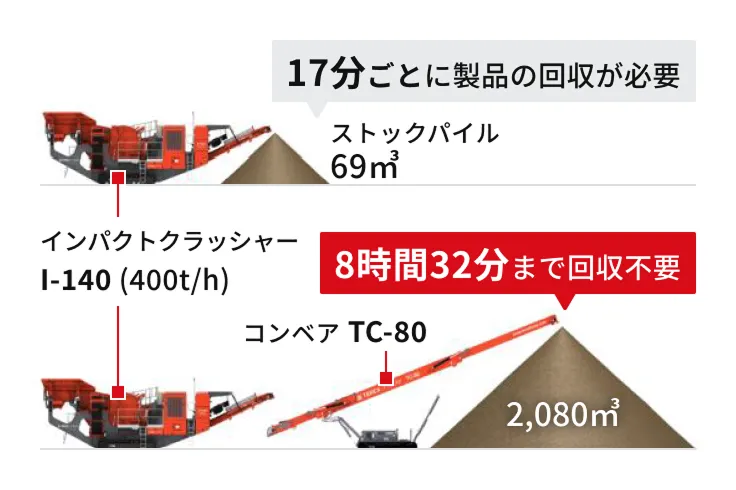

燃費・人件費削減に貢献
製品を高積みしストックパイルの回収頻度を低減することにより、ホイールローダーに掛る燃費・人件費を削減します。
-
POINT 02

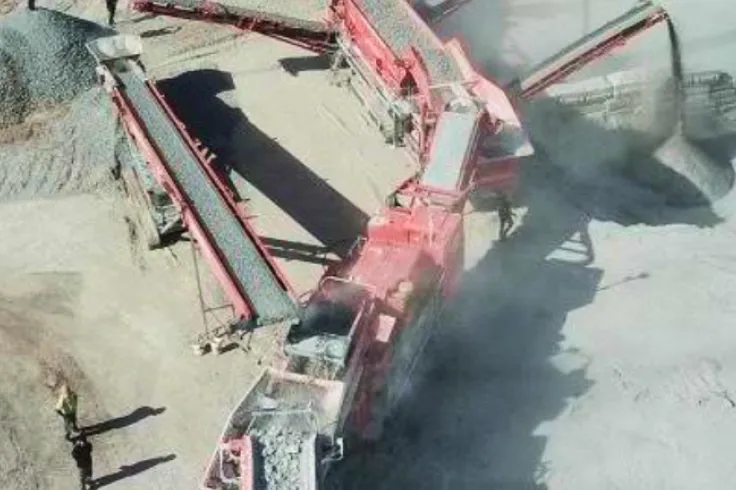

プラントレイアウトの効率化
- 自走式クラッシャー・スクリーンの連結稼働において、コンベアを組合せることによりプラントレイアウトを効率化します。
- ホイールローダーの作業削減に寄与します。
TCシリーズ ラインナップ

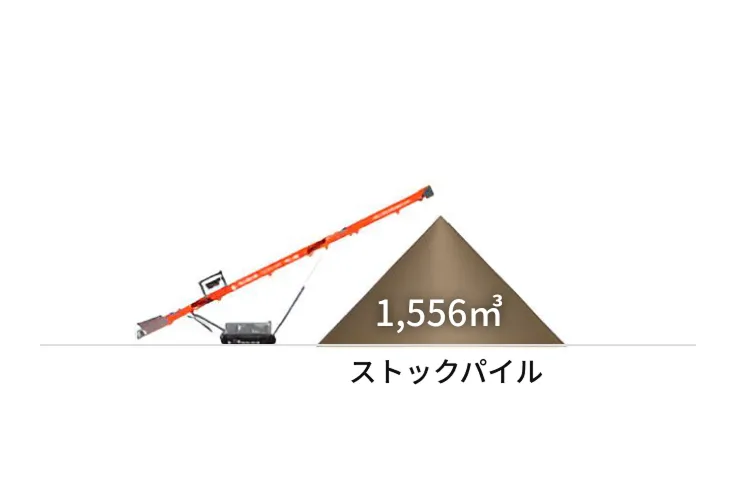

TC-65
- コンベア長さ：20,000mm
- 最大ストックパイル容量：1,556m3（安息角37°で算出）

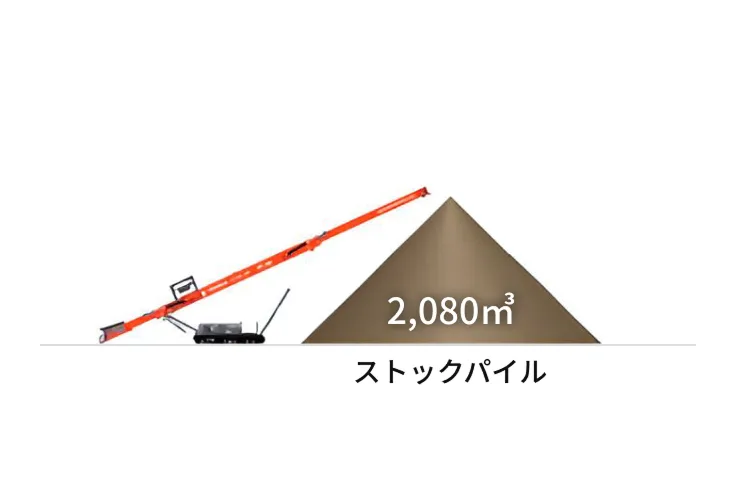

TC-80
- コンベア長さ：23,500mm
- 最大ストックパイル容量：2,080m3（安息角37°で算出）

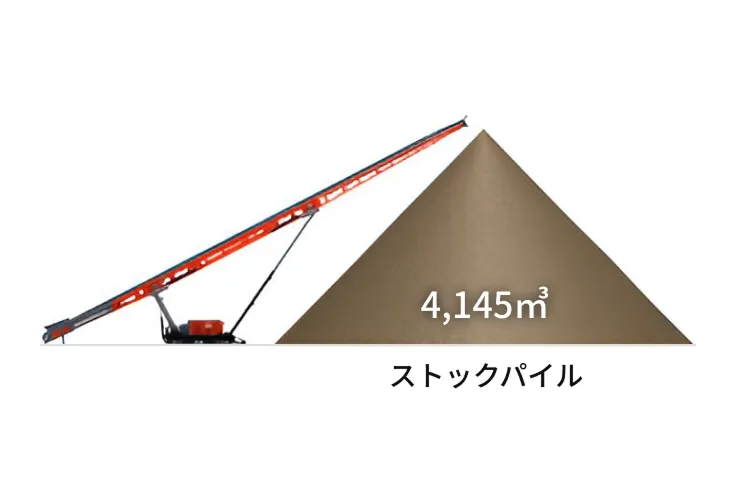

TC-100
- コンベア長さ：30,000mm
- 最大ストックパイル容量：4,145m3（安息角37°で算出）

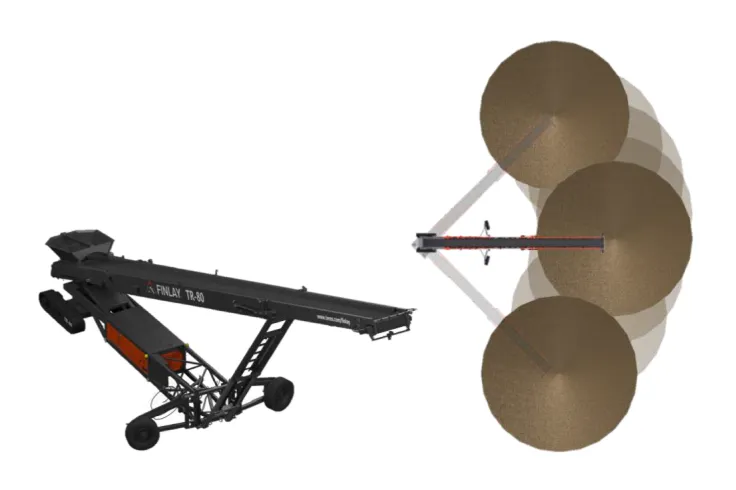

TR-80
- 輸送最大120°のラジアル旋回により、最大7,566m3の貯鉱が可能
- 自動旋回プログラム（オプション）による貯鉱も可能
- 最大処理量：600t/h
稼働動画
FINLAY製自走式コンベア TC-65 の稼働状況を、実際の映像でご確認いただけます。
製品仕様表
TC-65 製品仕様
機体概要
| 最大処理量 | 500t/h |
|---|---|
| 機体質量 | 13,820kg |
| 輸送時サイズ | 全幅：2,250mm 全長：11,300mm 全高：2,650mm |
| 稼働時サイズ | 全幅：2,250mm 全長：19,060mm（排出角度24°） 全高：8,700mm（排出角度24°） |
投入口
| 投入口容量 | 0.6m3 |
|---|---|
| 最小投入高さ | 1,420mm |
| 投入幅 | 1,300mm |
コンベア
| ベルトタイプ | 平ベルト 3ply |
|---|---|
| コンベア幅 | 20,000mm |
| ベルト幅 | 1,050mm |
| コンベア速度 | 0～136m/min（可変速） |
| 最大排出高さ | 9,450mm（排出角度28°） |
| ストックパイル容量※ | 1,556m3（排出角度28°） |
- 安息角37°で算出
クローラー
| シュー幅 | 400mm |
|---|
エンジン
| Tier 4F エンジンユニット | CAT C2.2 |
|---|---|
| 定格出力 | 55kW (74hp) |
| 燃料タンク容量 | 200L |
| 作動油タンク容量 | 220L |
オプション一覧
| 投入口 |
|
|---|---|
| コンベア |
|
| 電装 |
|
| その他 |
|
