自走式ジョークラッシャー J-960
高い破砕力と汎用性を備えたFINLAYでは最もコンパクトなモデル
製品概要

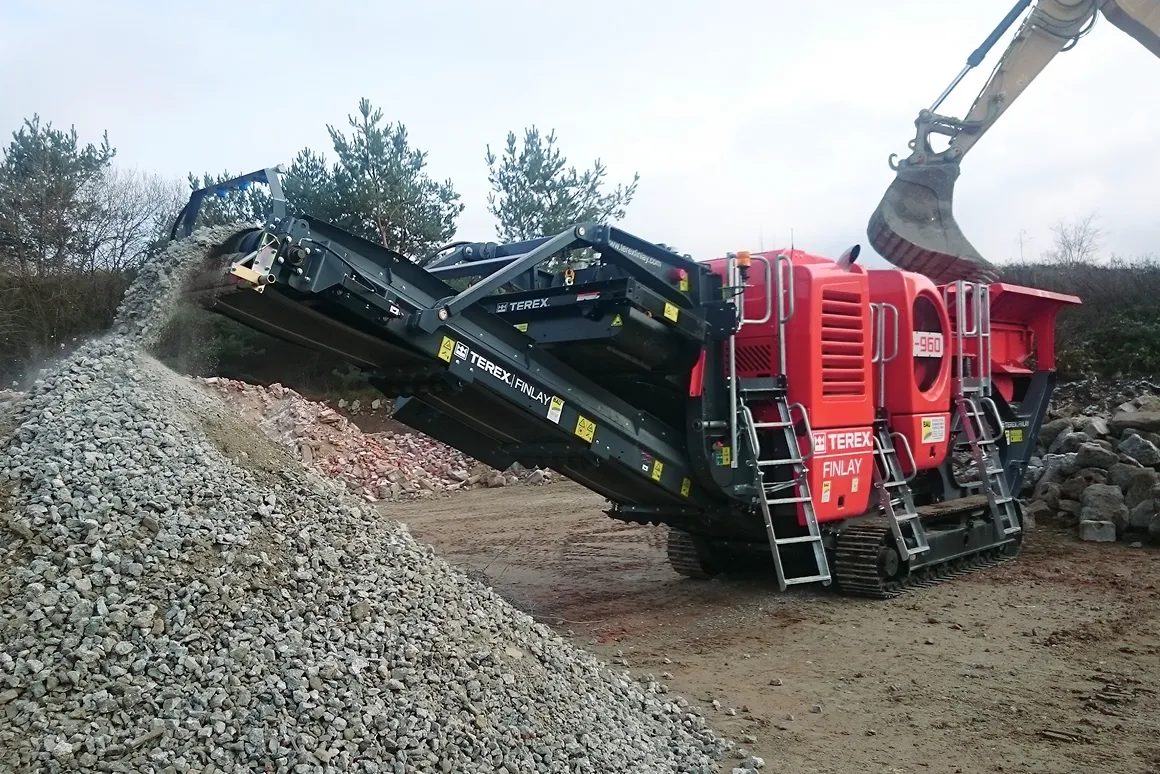

特長
- 解体・リサイクル・砕石・鉱山など幅広い用途に対応します。
- 油圧ウェッジにより、ボタン操作にてすばやく簡単に間隙の調整が可能です。
- コンパクトな設計のため、移動性に優れ様々な場所での災害復興対応で活躍します。
- コンガラ処理に最適な解体用歯板を標準装備しています。
破砕物に合せた歯板を選択可能です。 - 歯板間の異物噛み込み対策に、オプションで動歯逆転機構を追加可能です。

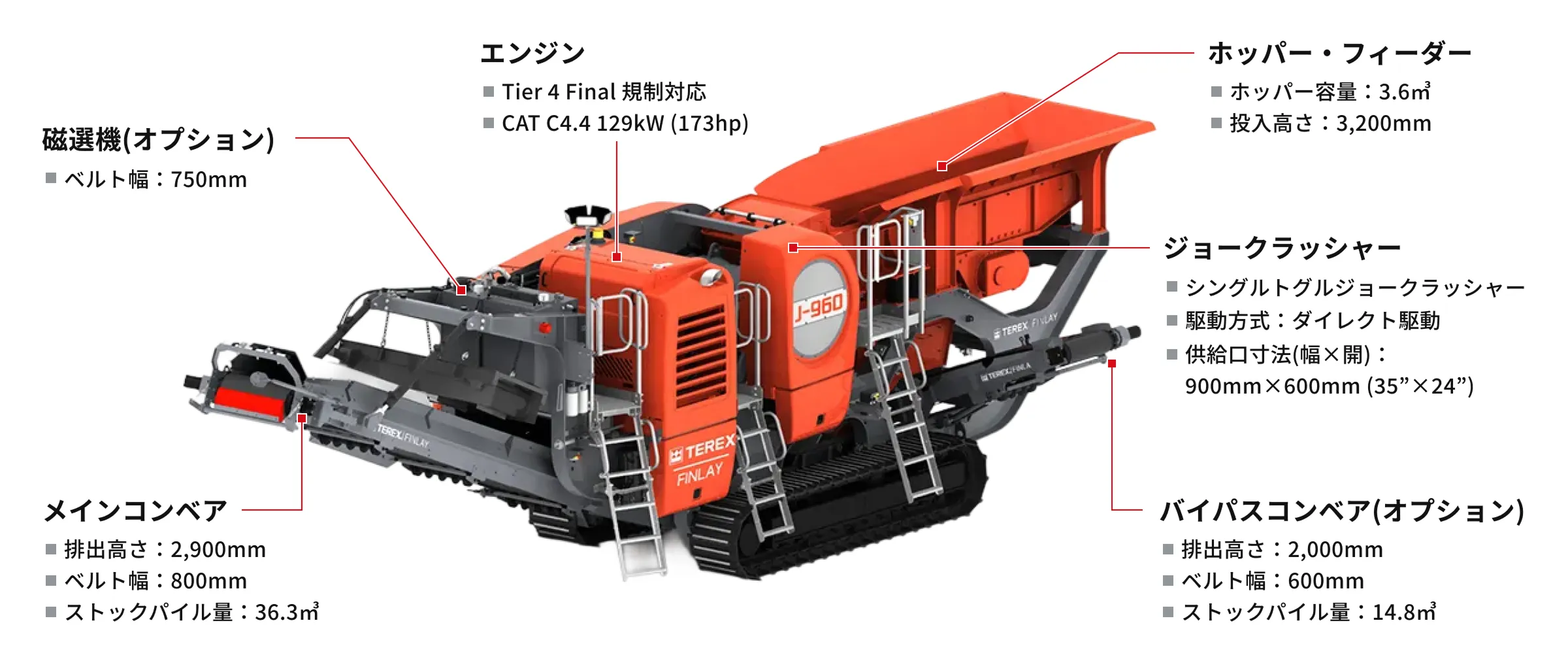

製品詳細
外形寸法

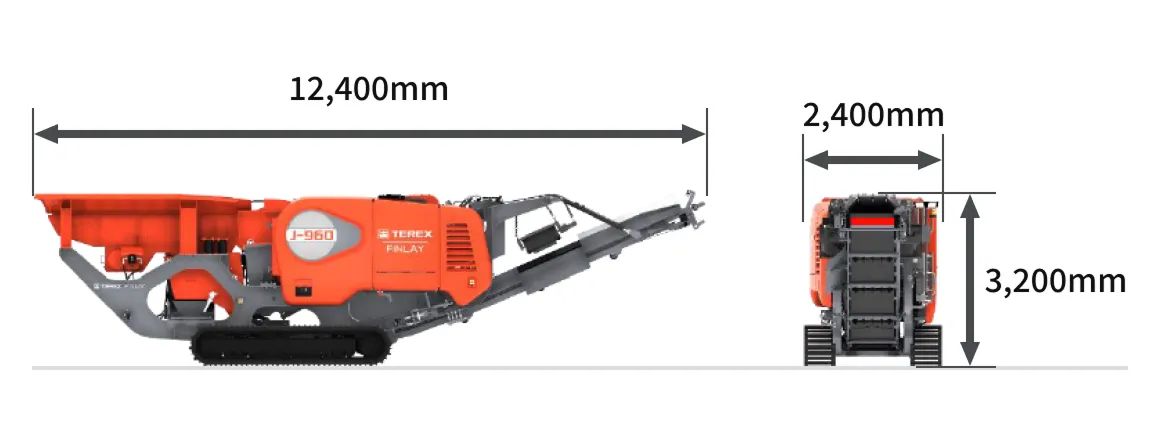

輸送時

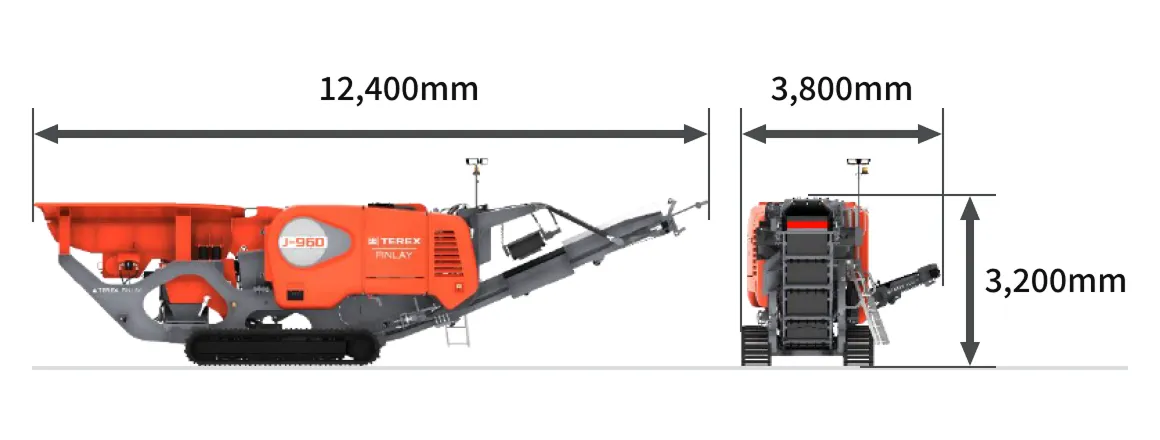

稼働時
機体質量 : 28,000kg
稼働動画
FINLAY製自走式ジョークラッシャー J-960 の稼働状況を、実際の映像でご確認いただけます。
製品仕様表
J-960 製品仕様
機体概要
| 最大処理量(プラント) | 200t/h |
|---|---|
| 機体質量 | 28,000kg |
| 輸送時サイズ | 全幅：2,400mm 全長：12,400mm 全高：3,200mm |
| 運転時サイズ |
全幅：3,800mm 全長：12,400mm 全高：3,200mm
|
投入ホッパー・フィーダー
| ホッパー容量 | 3.6m3 |
|---|---|
| 投入高さ | 3,200mm |
| 投入幅 | 1,800mm |
| フィーダータイプ | 振動グリズリフィーダー |
| グリズリバー標準間隙 | 50mm |
破砕機
| タイプ | シングルトグルジョークラッシャー |
|---|---|
| 最大供給原鉱サイズ(中辺) | 480mm |
| 供給口寸法(幅×開) | 900mm×600mm (35”×24”) |
| 出口間隙調整範囲(CSS) | 40mm～130mm |
| 間隙調整方法 | 油圧ウェッジ式 |
| 破砕機駆動方式 | ダイレクト駆動 |
メインコンベア
| コンベア幅 | 800mm |
|---|---|
| 排出高さ | 2,900mm |
| ストックパイル容量 | 36.3m3 |
クローラー
| シュー幅 | 400mm |
|---|---|
| 走行速度 | 1.5km/h |
| 登坂能力 | 30° |
エンジン
| Tier 4F エンジンユニット | CAT C4.4 |
|---|---|
| 定格出力 | 129kW (173hp) |
| 燃料タンク容量 | 400L |
| 作動油タンク容量 | 280L |
| AdBlueタンク容量 | 20L |
破砕能力表
| 間隙(CSS) | 40mm | 50mm | 75mm | 100mm | 125mm |
|---|---|---|---|---|---|
| 処理量(t/h) | 60～70 | 70～90 | 90～115 | 120～140 | 145～175 |
- 石灰石（見掛け比重1.6）を連続供給した時の破砕能力を示します。

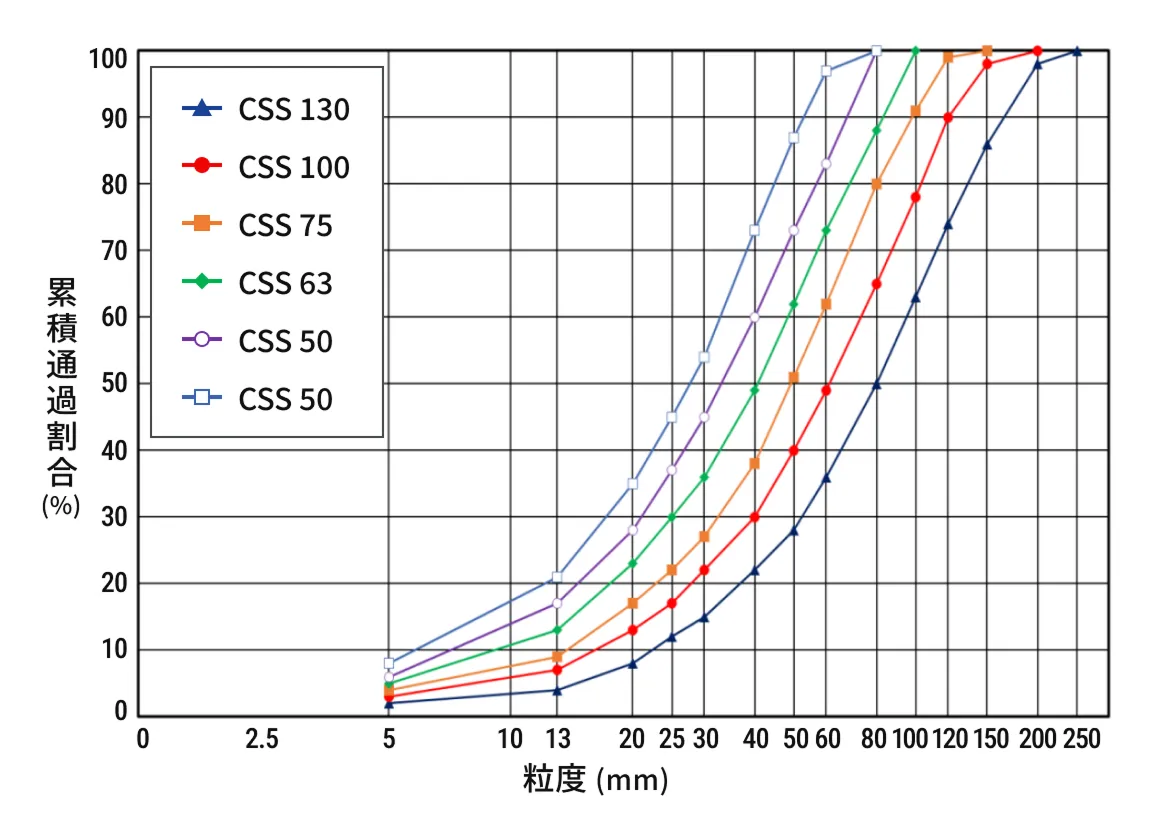

破砕粒度曲線（石灰石）
オプション一覧
| 投入ホッパー・フィーダー |
|
|---|---|
| 破砕機 |
|
| メインコンベア |
|
| 電装 |
|
| その他 |
|
