自走式ジョークラッシャー J-1170+
砕石・鉱山・解体・リサイクルなど幅広い用途に対応、大容量の処理が可能
製品概要

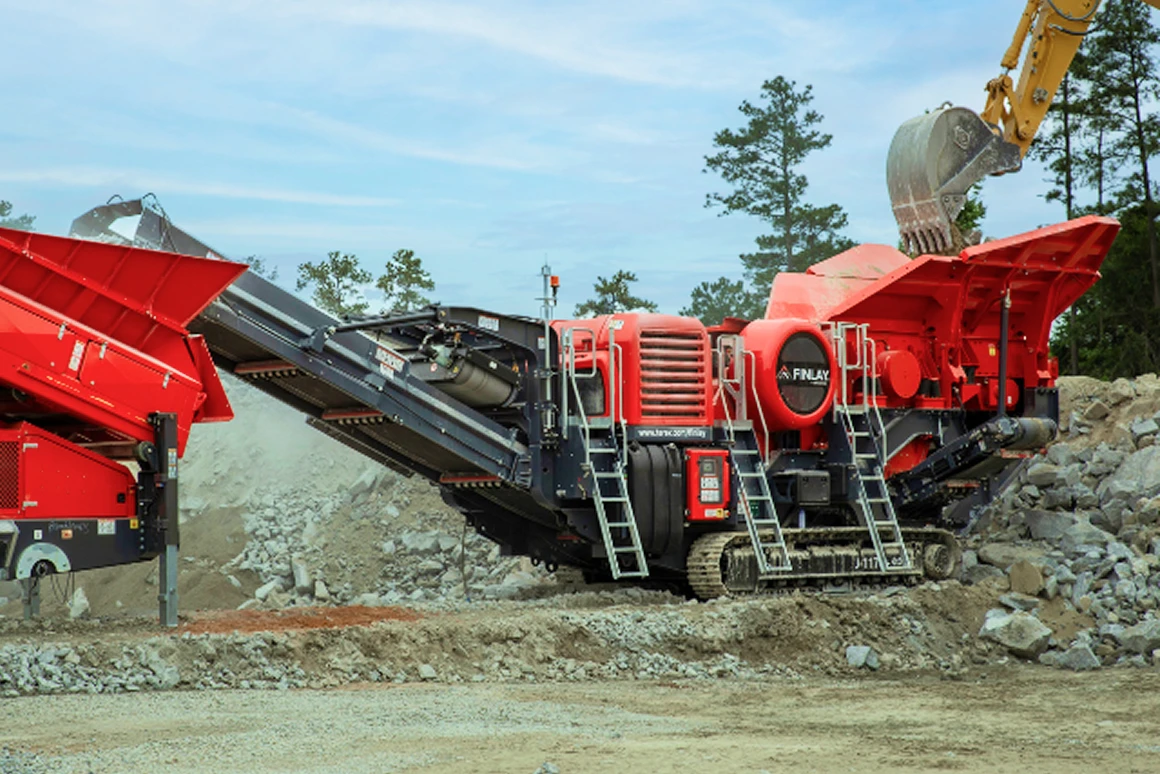

特長
- 高耐久・高性能な油圧駆動シングルトグルジョークラッシャーにより、大きな破砕比と高い処理能力を実現します。
- 自動可変速振動グリズリフィーダーにより、破砕室への安定したチョークフィードを維持し、最適な生産性を確保します。
- 高出力の油圧駆動システムが破砕室を高精度に制御し、逆転機能によって詰まりの除去や解体・リサイクル用途での作業性を向上させます。
- CSS（出口間隙）の調整は油圧レバー操作により迅速に行えるため、ダウンタイムを最小限に抑えられます。

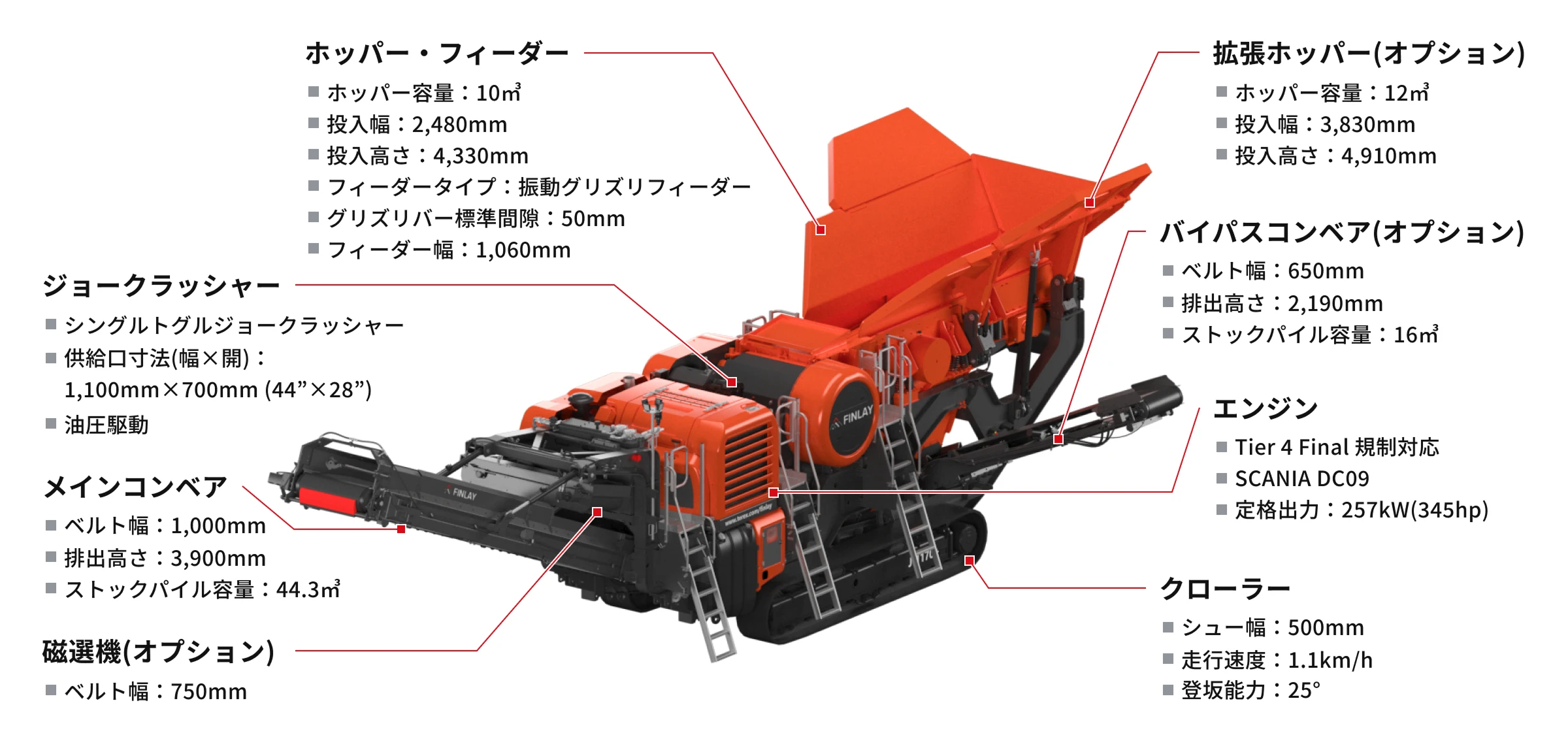

製品詳細
-
POINT 01

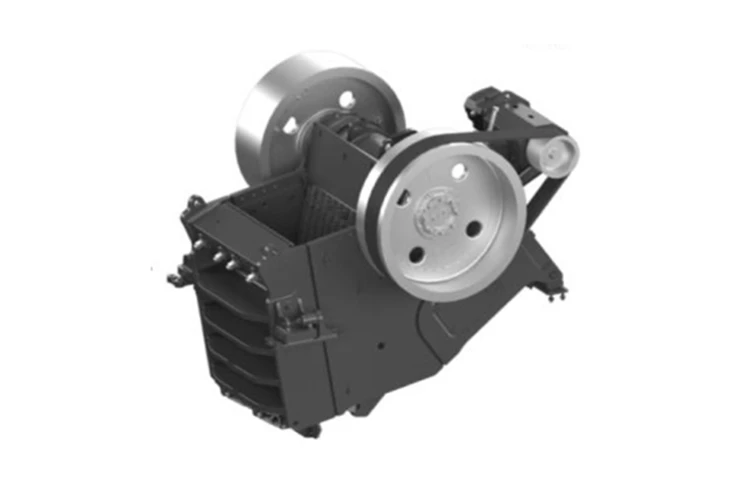

大容量で破砕比の大きいジョークラッシャー
- コントロールパネルの操作により、すばやく簡単にセット調整が可能です。
- 動歯は逆回転可能なので、破砕不適合物が詰まった場合は簡単に除去できます。
-
POINT 02

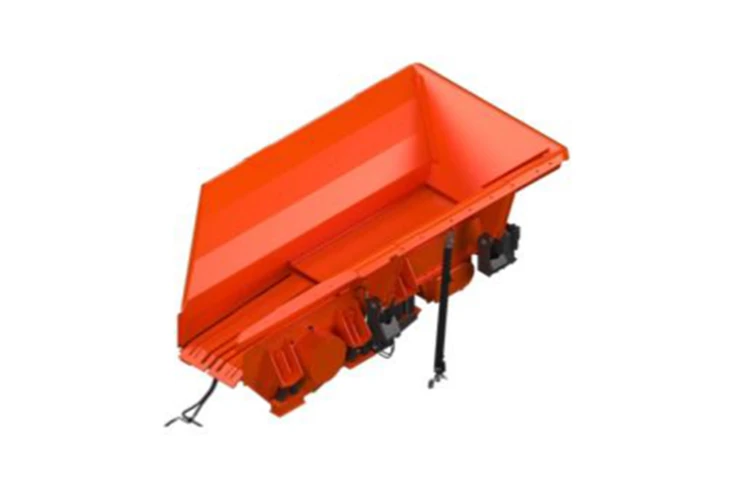

自動可変速振動グリズリフィーダー
- 破砕機の負荷状況を検知し投入量を自動調整します。
オプション
油圧リリース機能
- 異物が破砕室へ入った場合や過負荷時に、自動でフィーダーを停止し、間隙を広げて詰まりや損傷を防ぎます。
- ダウンタイムの短縮や、人手による詰まり除去の危険性を減らすことができます。
- リリース後、自動で停止前のセットに復旧し稼働再開します。

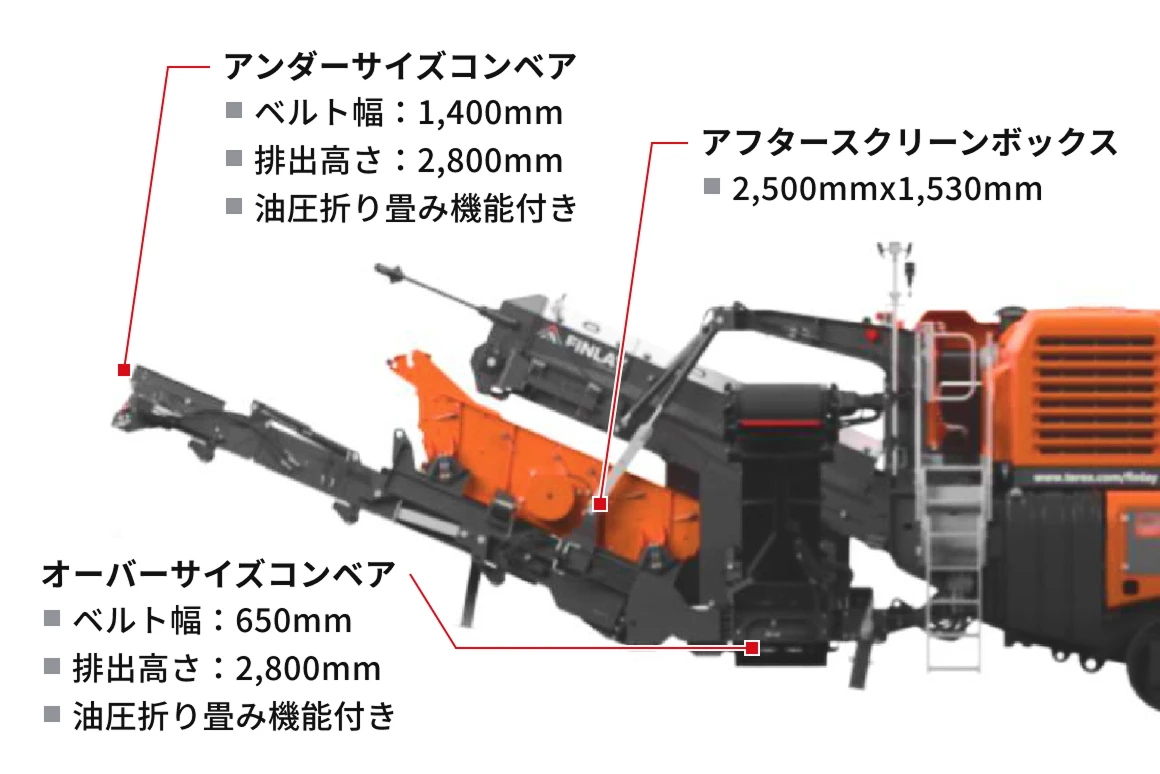

アフタースクリーン
破砕後の原料をアフタースクリーンで篩うことで、所定のサイズの製品が生産可能です。
外形寸法

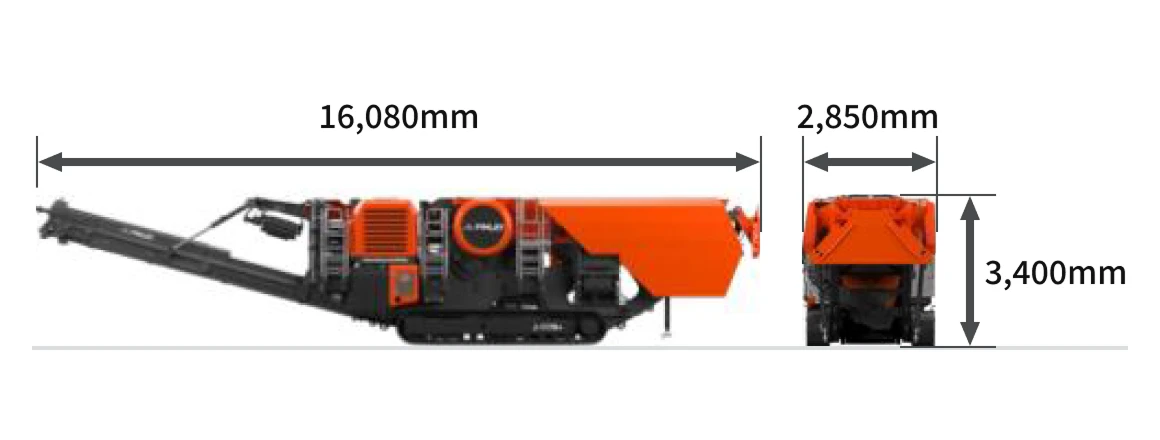

輸送時

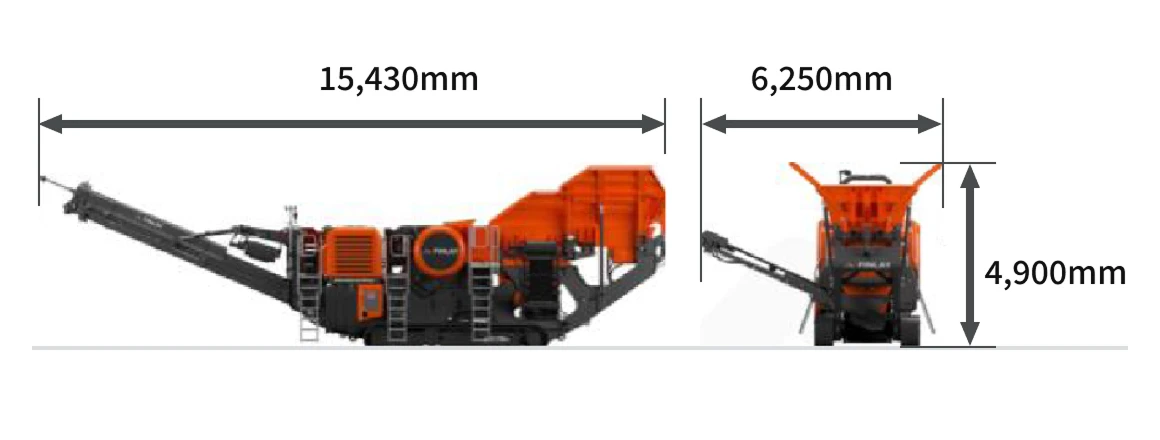

稼働時
機体質量 : 48,900kg
稼働動画
FINLAY製自走式ジョークラッシャー J-1170+ の稼働状況を、実際の映像でご確認いただけます。
製品仕様表
J-1170+ 製品仕様
機体概要
| 最大処理量(プラント) | 400t/h |
|---|---|
| 機体質量 |
48,900kg
|
| 輸送時サイズ | 全幅：2,850mm 全長：16,080mm 全高：3,400mm |
| 稼働時サイズ |
全幅：6,250mm 全長：15,430mm 全高：4,900mm
|
投入ホッパー・フィーダー
| ホッパー容量 | 10m3 |
|---|---|
| 投入高さ | 4,330mm |
| 投入幅 | 2,480mm |
| フィーダータイプ | 振動グリズリフィーダー |
| グリズリバー標準間隙 | 50mm |
破砕機
| タイプ | シングルトグルジョークラッシャー |
|---|---|
| 最大供給原鉱サイズ(中辺) | 650mm |
| 供給口寸法(幅×開) | 1,100mm×700mm (44"×28") |
| 出口間隙調整範囲(CSS) | 50mm～150mm |
| 間隙調整方法 | 油圧シリンダー式 |
| 破砕機駆動方式 | 油圧駆動 |
排出コンベア
| コンベア幅 | 1,000mm |
|---|---|
| 排出高さ | 3,900mm |
| ストックパイル容量 | 44.3m3 |
クローラー
| シュー幅 | 500mm |
|---|---|
| 走行速度 | 1.1km/h |
| 登坂能力 | 25° |
エンジン
| Tier 4F エンジンユニット | SCANIA DC09 |
|---|---|
| 定格出力 | 257kW (345hp) |
| 燃料タンク容量 | 450L |
| 作動油タンク容量 | 206L |
破砕能力表
| 間隙(CSS) | 50mm | 75mm | 100mm | 125mm | 150mm |
|---|---|---|---|---|---|
| 処理量(t/h) | 100～140 | 150～190 | 200～250 | 240～290 | 280～330 |
- 石灰石（見掛け比重1.6）を連続供給した時の破砕能力を示します。
オプション一覧
| 投入ホッパー・フィーダー |
|
|---|---|
| 破砕機 |
|
| メインコンベア |
|
| 電装 |
|
| その他 |
|
