自走式ジョークラッシャー J-1160
移動性に優れ、解体や砕石だけでなく災害復興対応でも活躍
製品概要

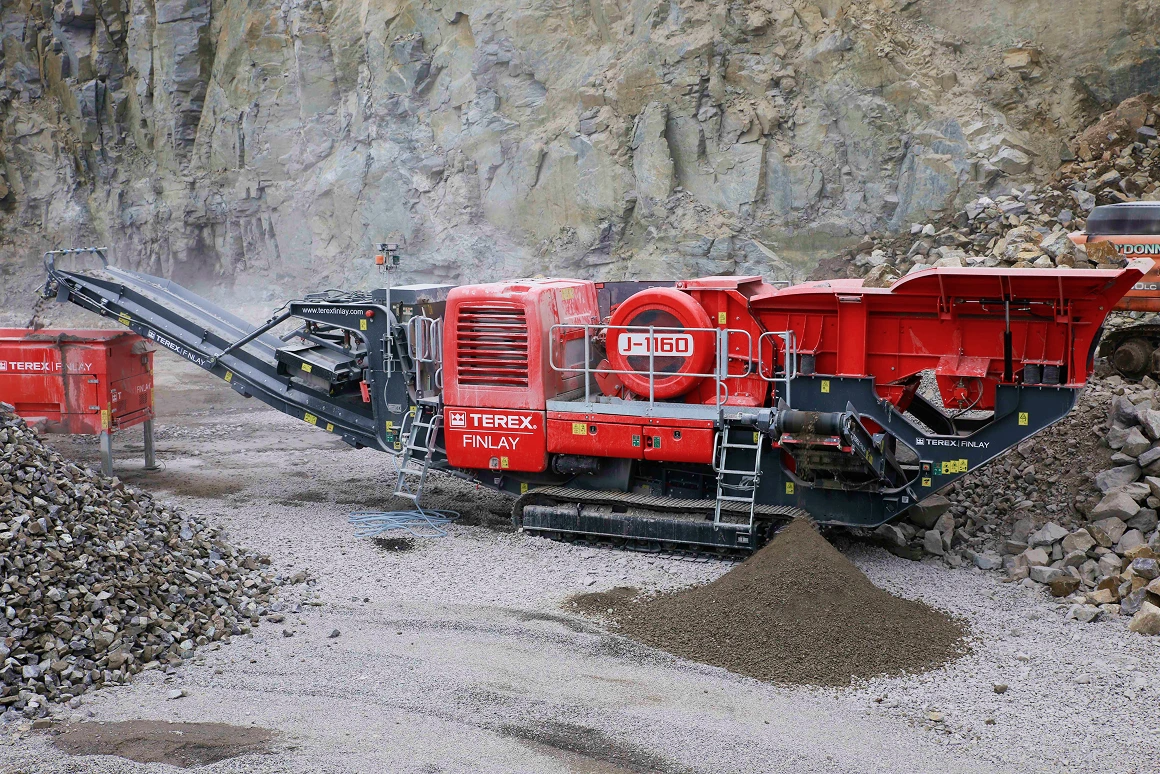

特長
- 解体・リサイクル・砕石・鉱山など幅広い用途に対応します。
- 油圧ウェッジにより、ボタン操作にてすばやく簡単に間隙の調整が可能です。
- コンパクトな設計のため、移動性に優れ様々な場所での災害復興対応で活躍します。
- 破砕物に合せた歯板を選択可能です。
- 動歯は可逆転のため、歯板間に異物が噛み込んだ際は容易に排出可能です。

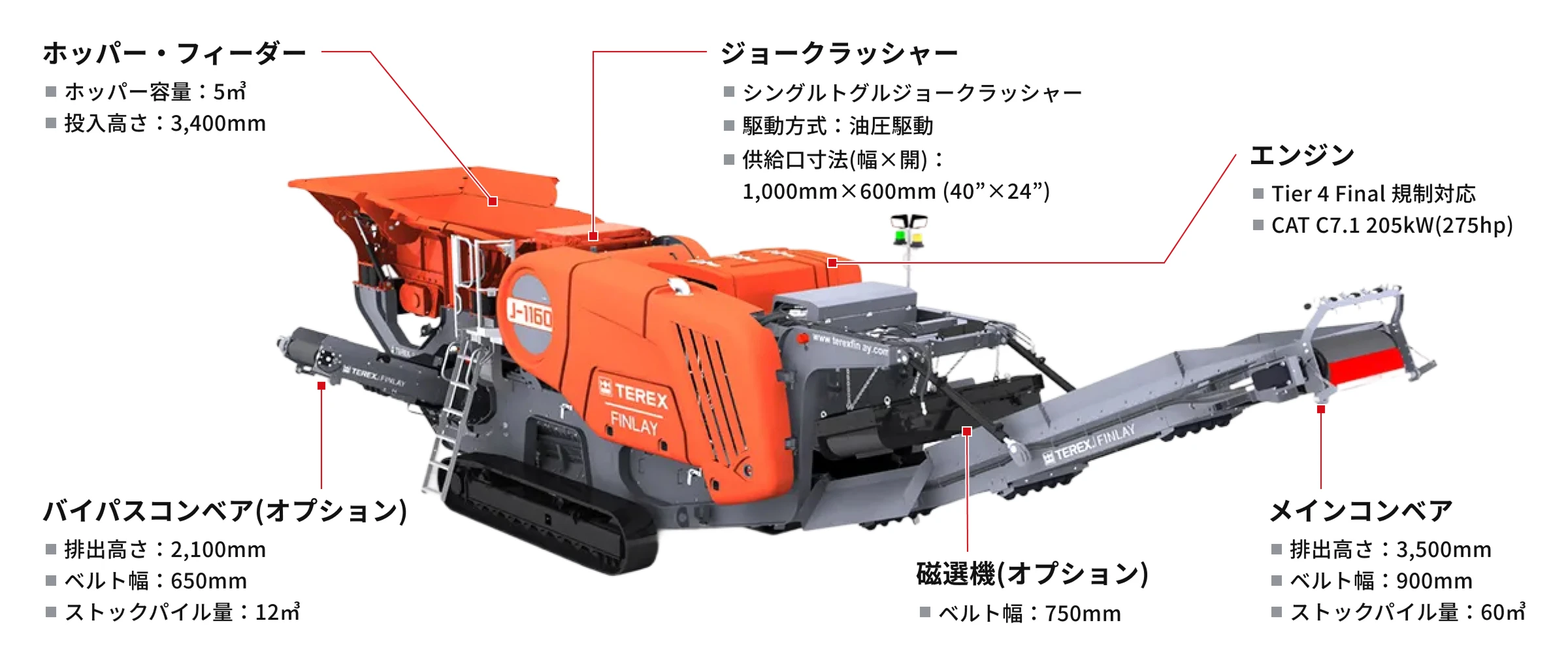

製品詳細
外形寸法

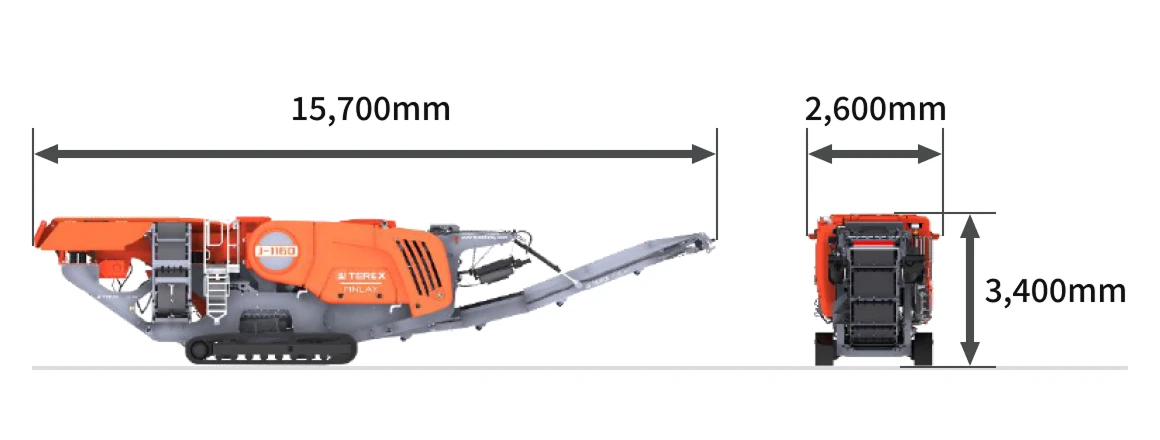

輸送時

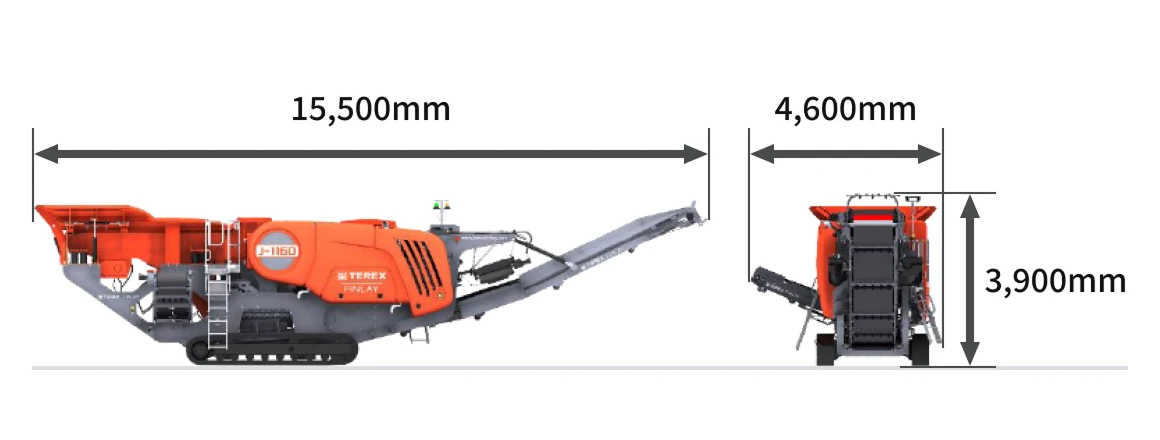

稼働時
機体質量 : 35,350kg
稼働動画
FINLAY製自走式ジョークラッシャー J-1160 の稼働状況を、実際の映像でご確認いただけます。
製品仕様表
J-1160 製品仕様
機体概要
| 最大処理量(プラント) | 280t/h |
|---|---|
| 機体質量 |
35,350kg
|
| 輸送時サイズ | 全幅：2,600mm 全長：15,700mm 全高：3,400mm |
| 稼働時サイズ |
全幅：4,600mm 全長：15,500mm 全高：3,900mm
|
投入ホッパー・フィーダー
| ホッパー容量 | 5m3 |
|---|---|
| ホッパー材質 | 8mm 耐摩耗鋼板 |
| 投入高さ | 3,400mm |
| 投入幅 | 2,000mm |
| フィーダータイプ | 振動グリズリフィーダー |
| グリズリバー標準間隙 | 50mm |
破砕機
| タイプ | シングルトグルジョークラッシャー |
|---|---|
| 最大供給原鉱サイズ(中辺) | 540mm |
| 供給口寸法(幅×開) | 1,000mm×600mm (40"×24") |
| 出口間隙調整範囲(CSS) | 40mm～145mm |
| 間隙調整方法 | 油圧ウェッジ式 |
| 破砕機駆動方式 | 油圧駆動 |
メインコンベア
| コンベア幅 | 900mm |
|---|---|
| 排出高さ | 3,500mm |
| ストックパイル容量 | 60m3 |
クローラー
| シュー幅 | 400mm |
|---|---|
| 走行速度 | 1.0km/h |
| 登坂能力 | 30° |
エンジン
| Tier 4F エンジンユニット | CATC7.1 |
|---|---|
| 定格出力 | 205kW (275hp) |
| 燃料タンク容量 | 640L |
| 作動油タンク容量 | 600L |
| AdBlueタンク容量 | 60L |
破砕能力表
| 間隙(CSS) | 40mm | 50mm | 75mm | 100mm | 125mm | 140mm |
|---|---|---|---|---|---|---|
| 処理量(t/h) | 60～75 | 85～95 | 125～145 | 170～190 | 220～240 | 240～270 |
- 石灰石（見掛け比重1.6）を連続供給した時の破砕能力を示します。
破砕粒度曲線

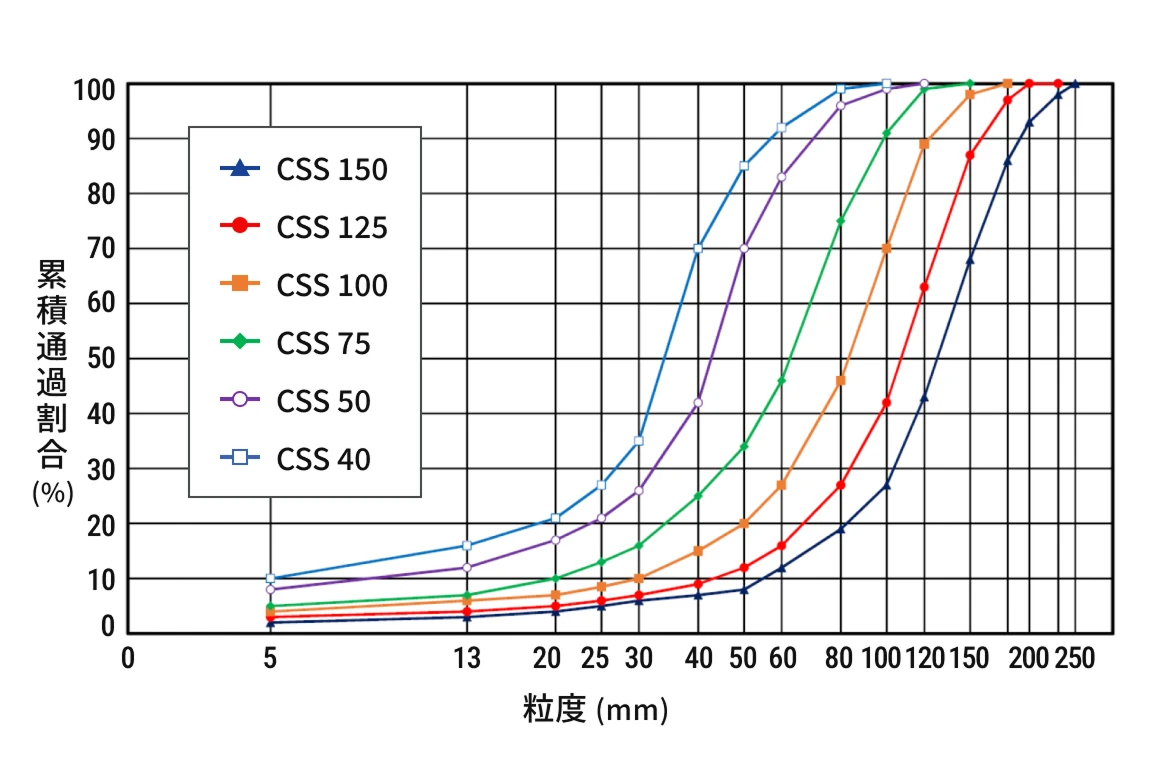

軟質岩石
中硬質岩石
オプション一覧
| 投入ホッパー・フィーダー |
|
|---|---|
| 破砕機 |
|
| メインコンベア |
|
| 電装 |
|
| その他 |
|
