自走式インパクトクラッシャー I-100
高破砕比・優れた粒形、鉱山・砕石・解体・リサイクルなど幅広い用途に対応
製品概要

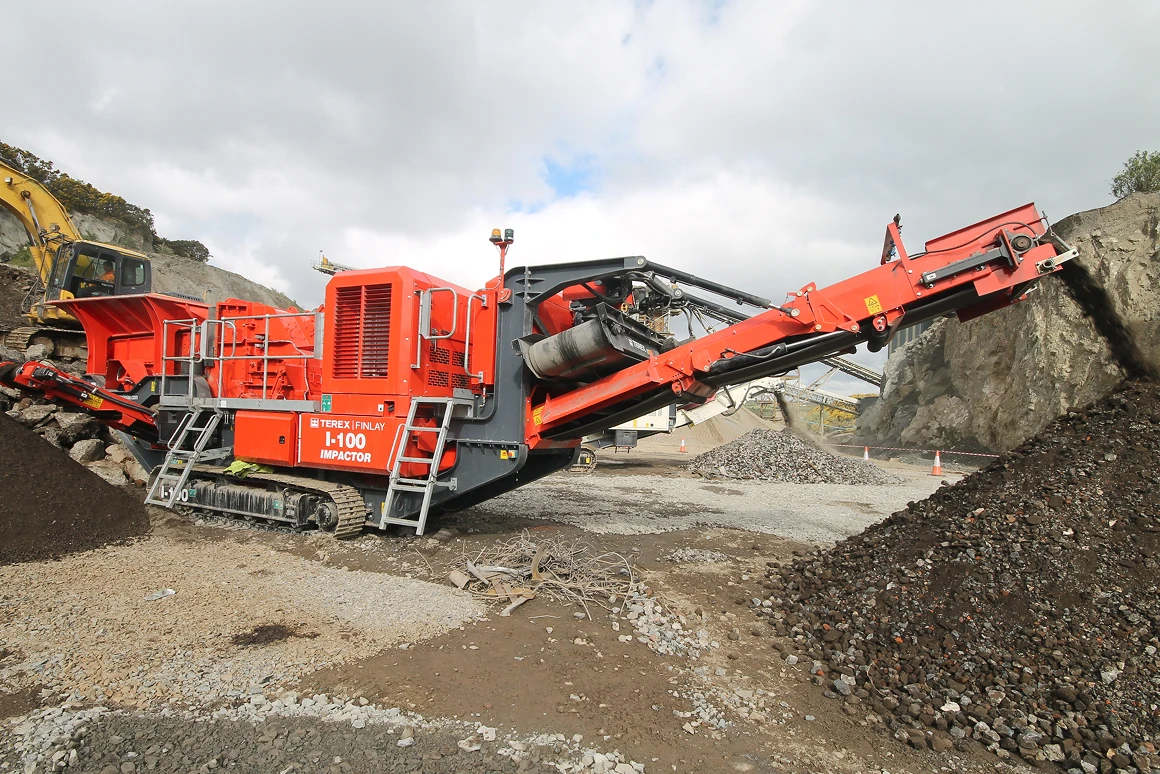

特長
- リサイクル、砕石での二次・三次破砕に最適です。
- 破砕比が高く、製品の粒度も安定します。
- 供給口が大きく、大塊のコンクリートがら等も処理可能です。
- コンパクトな設計のため移動性に優れ、様々な場所での災害復興対応で活躍します。
- 用途に合わせ打撃刃の配置、最適な材質が選択可能です。

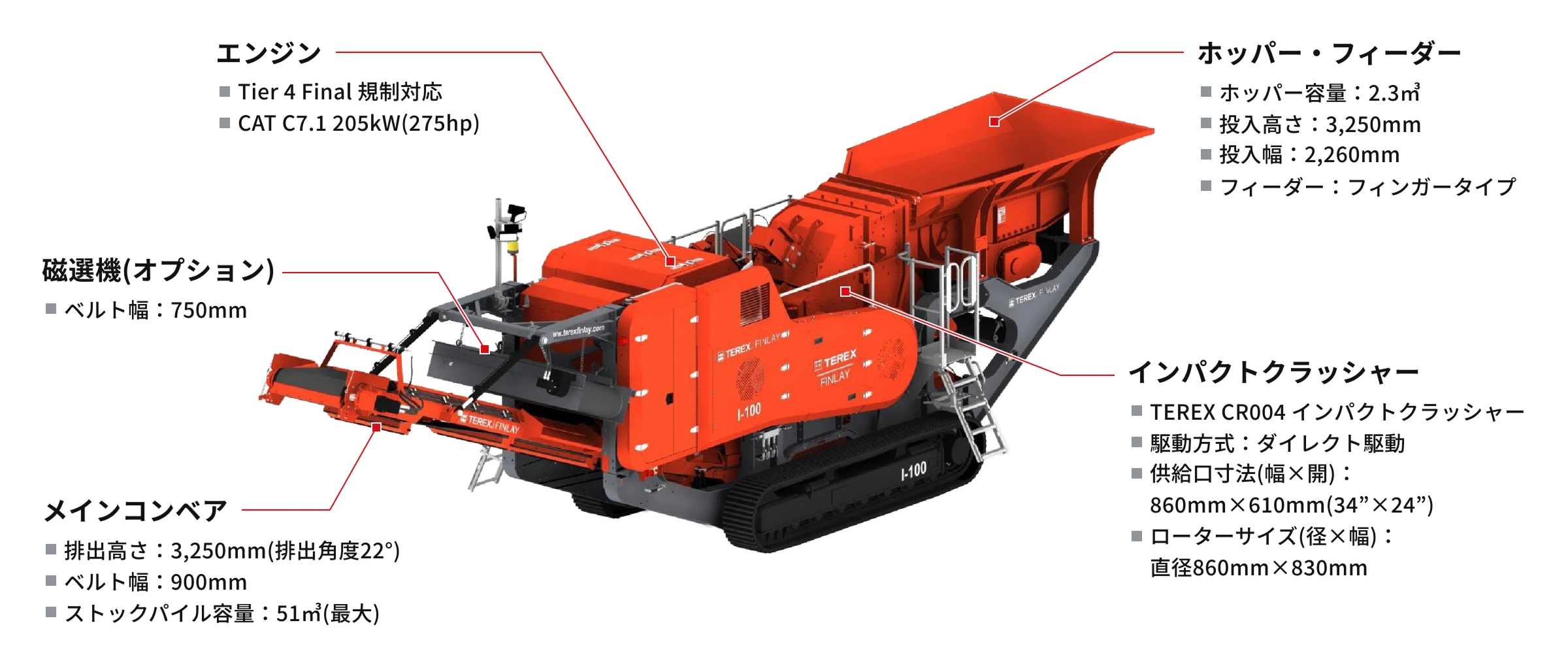

製品詳細
外形寸法

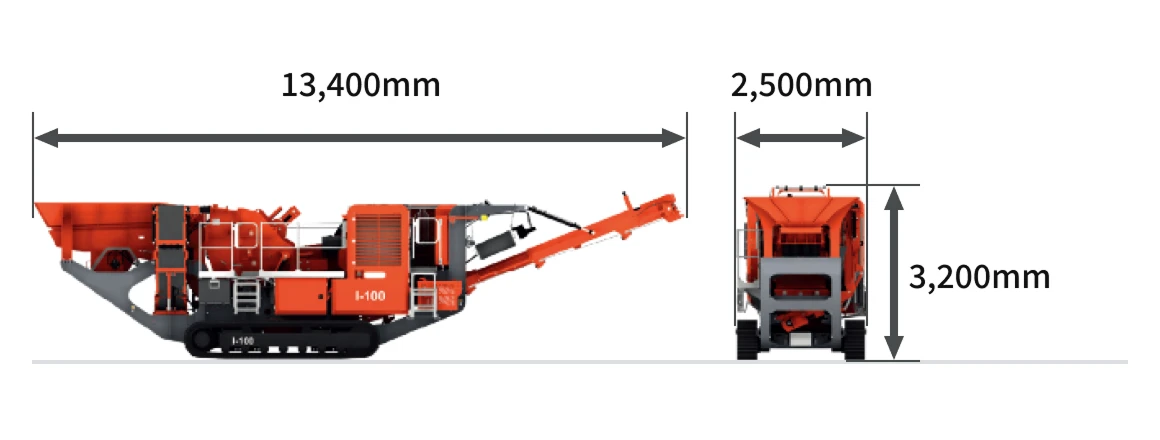

輸送時

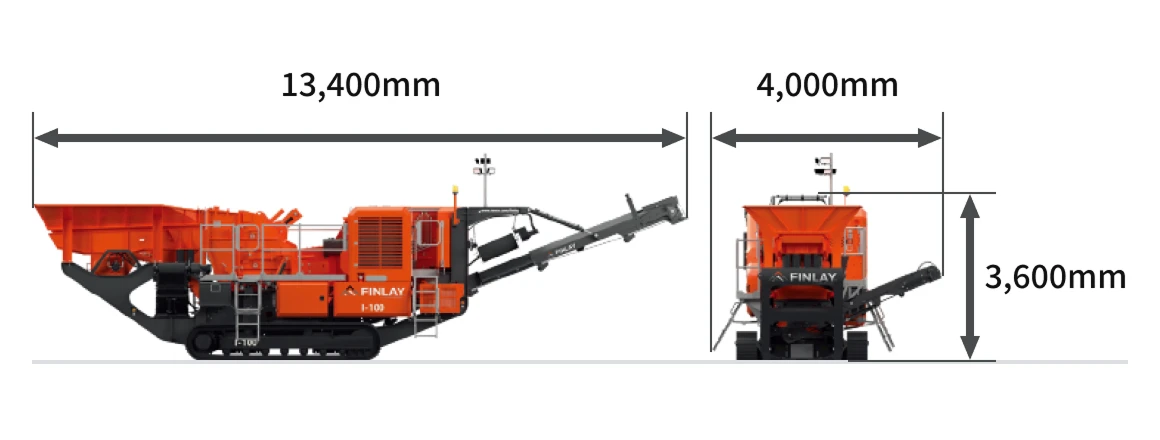

稼働時
機体質量：27,000kg
稼働動画
FINLAY製自走式インパクトクラッシャー I-100 の稼働状況を、実際の映像でご確認いただけます。
製品仕様表
I-100 製品仕様
機体概要
| 最大処理量(プラント) | 250t/h |
|---|---|
| 機体質量 |
27,000kg
|
| 輸送時サイズ | 全幅：2,500mm 全長：13,400mm 全高：3,200mm |
| 稼働時サイズ |
全幅：4,000mm 全長：13,400mm 全高：3,600mm
|
投入ホッパー・フィーダー
| ホッパー容量 | 2.3m3 |
|---|---|
| 投入高さ | 3,200mm |
| 投入幅 | 2,260mm |
| フィーダータイプ | 振動グリズリフィーダー |
| グリズリバー標準間隙 | 35mm（フィンガー） |
破砕機
| タイプ | TEREX CR004 インパクトクラッシャー |
|---|---|
| 最大供給原鉱サイズ(中辺) | 350mm |
| 供給口寸法(幅×開) | 860mm×610mm |
| ローターサイズ(径×幅) | 直径860mm×830mm |
| ローター周速 | 33～40m/s |
| 第一反撥板セット調整範囲 | 40mm～120mm |
| 第二反撥板セット調整範囲 | 20mm～55mm |
| 間隙調整方法 | 油圧シリンダー式 |
| 打撃刃配置 | 2 High - 2 Low |
| 破砕機駆動方式 | ダイレクト駆動 |
メインコンベア
| コンベア幅 | 900mm |
|---|---|
| 排出高さ | 3,250mm |
| ストックパイル容量 | 51m3 |
クローラー
| シュー幅 | 400mm |
|---|---|
| 登坂能力 | 25° |
エンジン
| Tier 4F エンジンユニット | CAT C7.1 |
|---|---|
| 定格出力 | 205kW (275hp) |
| 燃料タンク容量 | 400L |
| 作動油タンク容量 | 350L |
破砕能力表
| 第1反撥板(mm) | 40 | 60 | 80 | 100 |
|---|---|---|---|---|
| 第2反撥板(mm) | 20 | 30 | 40 | 50 |
| 周速(m/秒) | 33～41 | 33～41 | 33～41 | 33～41 |
| 処理量(t/h) | 80～95 | 95～115 | 110～130 | 130～150 |
- 石灰石（見掛け比重1.6）を連続供給した時の破砕能力を示します。

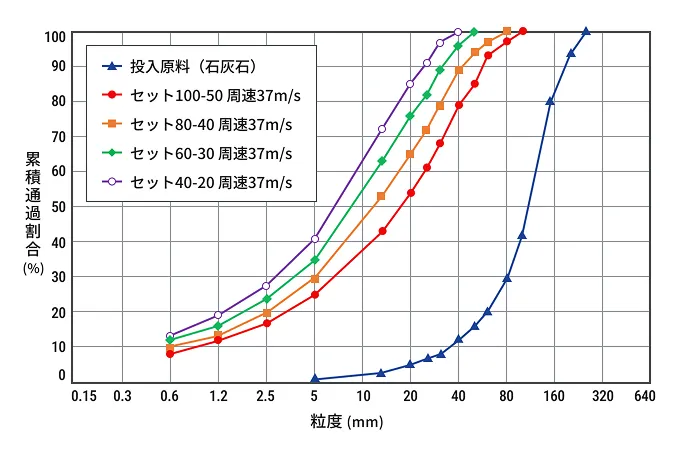

破砕粒度曲線（石灰石）
オプション一覧
| 投入ホッパー・フィーダー |
|
|---|---|
| 破砕機 |
|
| メインコンベア |
|
| 電装 |
|
| その他 |
|
関連機種

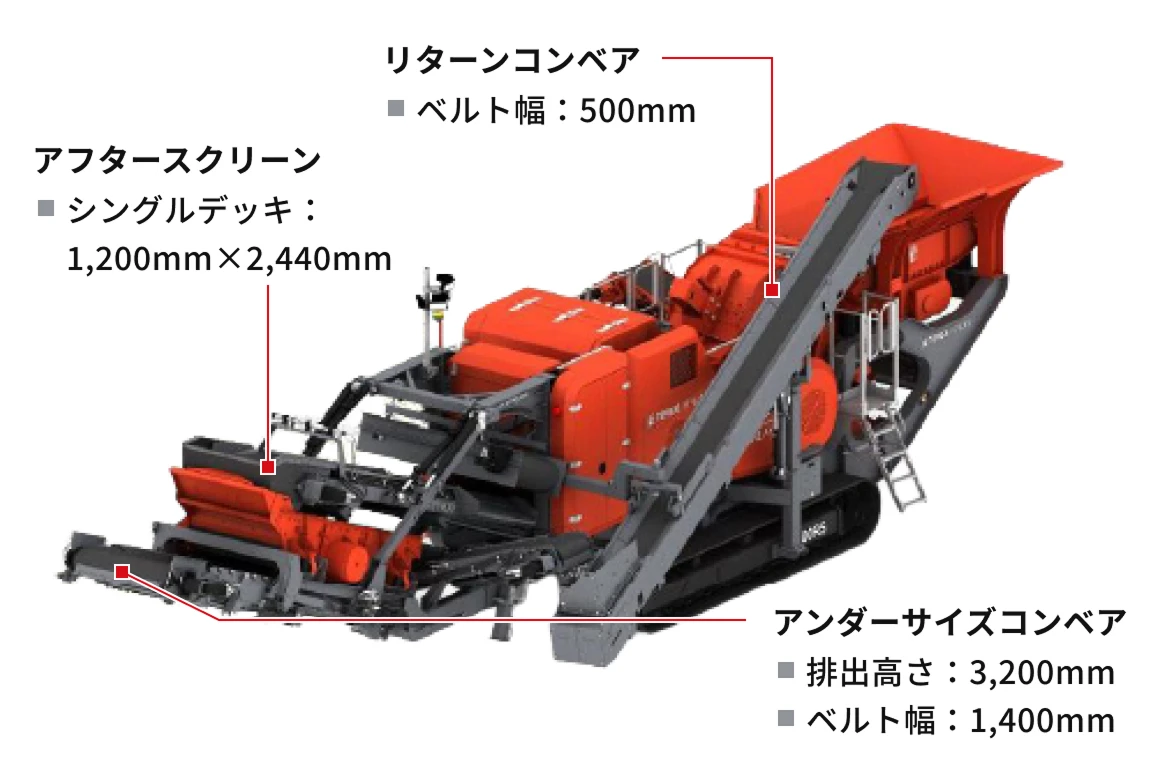

アフタースクリーン搭載モデル I-100RS
I-100の派生機種として、アフタースクリーンを搭載したI-100RSをラインナップしています。
- オーバーサイズ閉回路により、一台でRC-40、C-40等が生産可能です。
- アフタースクリーンは取り外しできるので、生産状況に合わせたフレキシブルな稼働が可能です。
| 機体質量 |
33,950kg
|
|---|---|
| 輸送時サイズ | 全幅：3,000mm 全長：14,800mm 全高：3,200mm |
| 稼働時サイズ |
全幅：5,500mm 全長：15,800mm 全高：3,860mm
|
