自走式コーンクラッシャー C-1540
二次・三次破砕用途で高い破砕能力と優れた粒度調整を発揮
製品概要
特長
- クラッチ式の直結駆動により、燃料効率の高い安定した動力伝達を実現します。
- 自動復帰機能付き油圧保護システムにより、破砕機を保護し、トラブル時の停止時間を最小限に抑えます。
- 金属検知機能と自動停止機構により異物の侵入を防ぎます。
また、金属片検知時はコントロールパネルの操作により金属排出シュートから排出可能です。

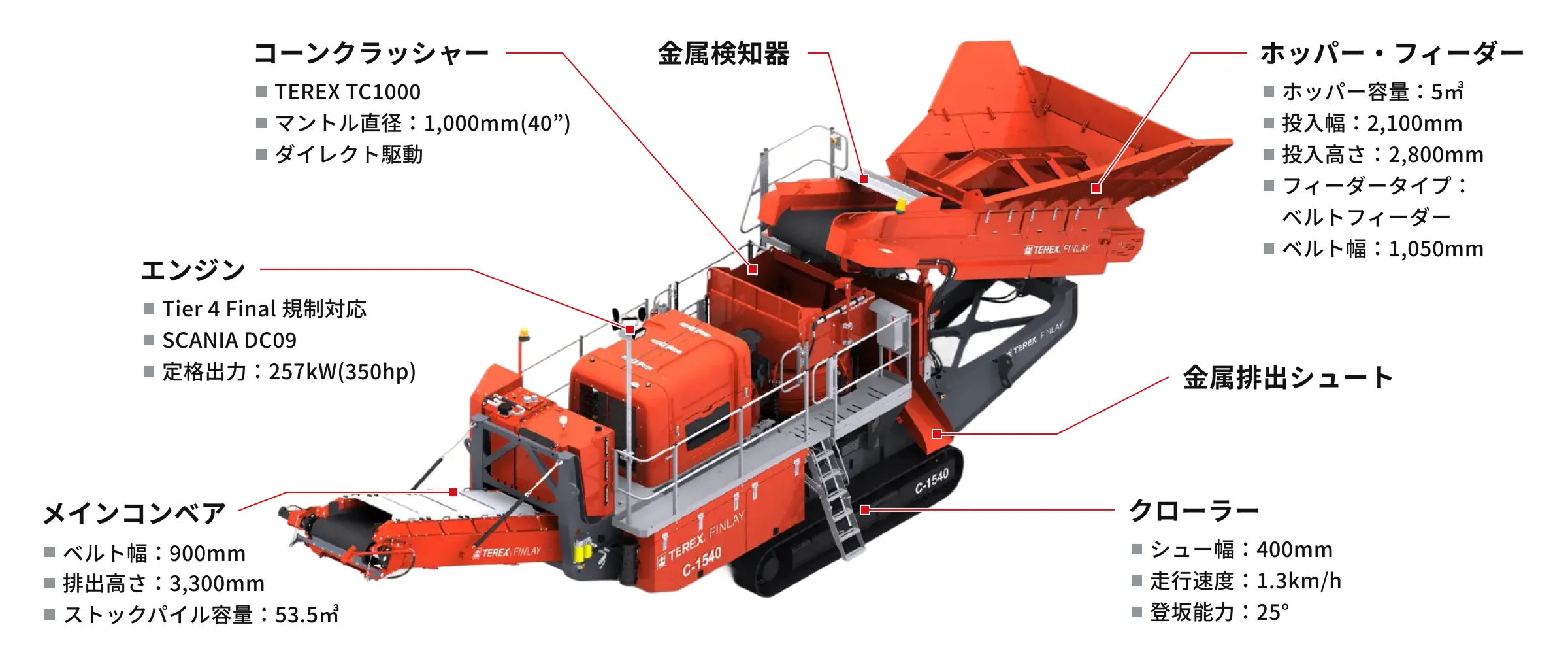

製品詳細
-

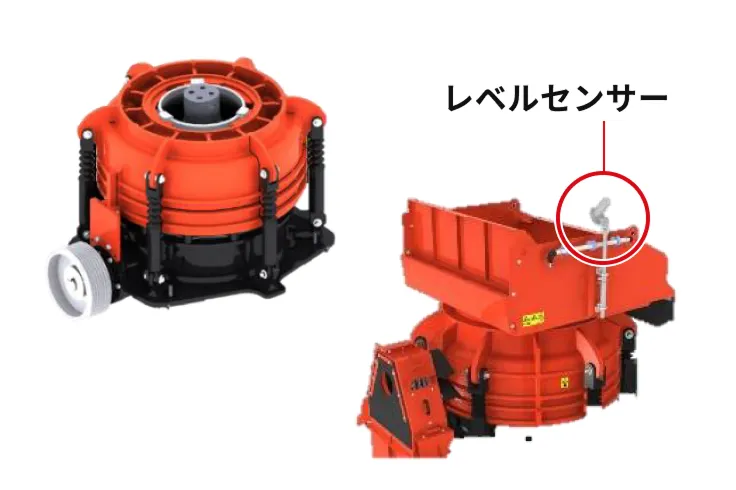

POINT 01
破砕能力の高いコーンクラッシャー
- 稼働中でもセット変更可能です。（コンケーブライナー油圧昇降式）
- レベルセンサーを標準装備しており、常にチョークフィードとなるようベルトフィーダーの速度を自動調整します。
- 破砕機回転数は可変速です。
- 破砕不適合物自動排出機能により、破砕機の損傷を防止します。
-

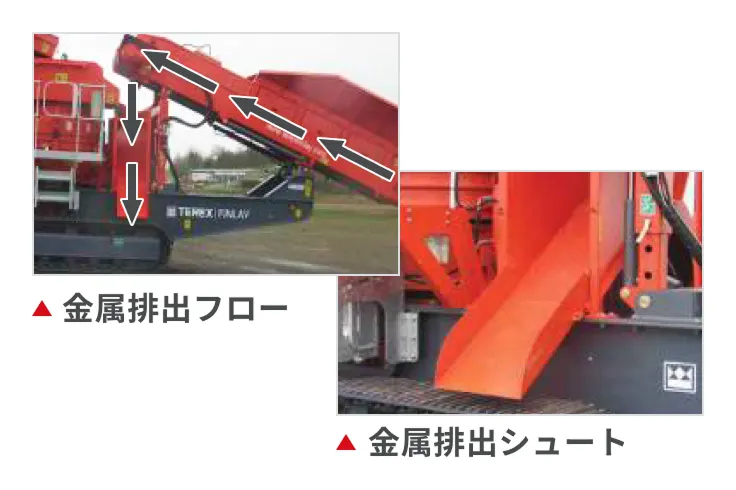

POINT 02
金属排出機能
- 金属検知機を標準装備しています。
- 安全に配慮された設計：
金属片検知時はコントロールパネルの操作により金属排出シュートから排出できるため、ベルトフィーダーに上がって人力で排出する危険な作業が不要です。 - オプションの無線コントローラーからの操作も可能なので、オペレーターが積込機に乗ったまま排出作業ができ、ダウンタイムを抑えられます。
オプション

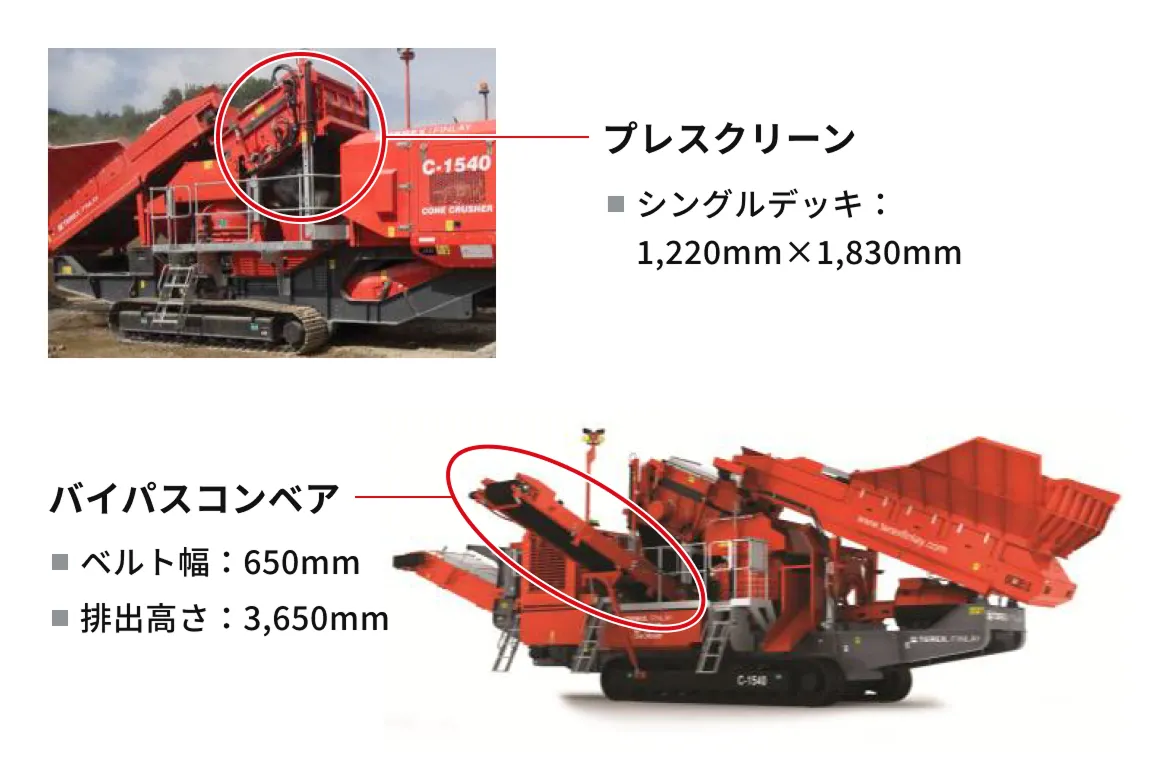

プレスクリーン
破砕後の原料をアフタースクリーンで篩うことで、所定のサイズの製品が生産可能です。
- 原料をプレスクリーンで篩いオーバー材のみ破砕機に投入することにより、破砕機の負荷を低減し、マントル・コンケーブライナーの長寿命化を実現します。
- バイパスコンベアを取り付ければアンダー材を系外へ排出可能です。

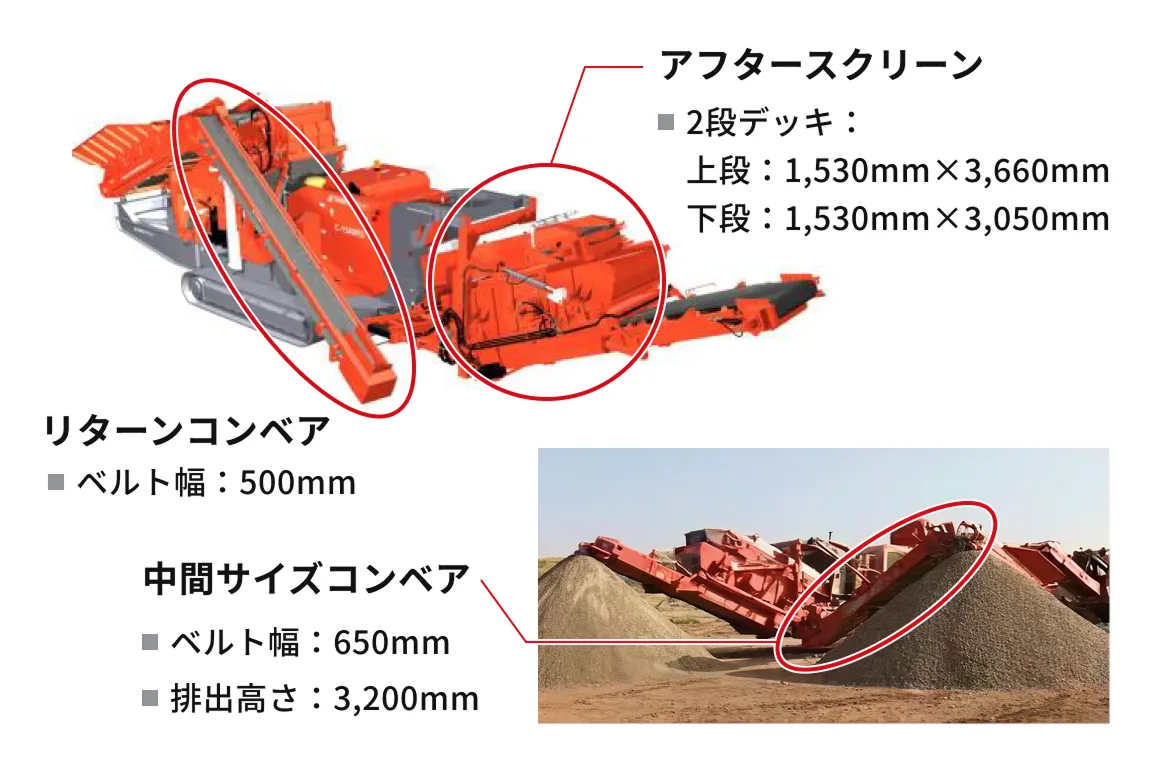

リターンシステム
- 破砕後の原料をアフタースクリーンで篩い、オーバーサイズを破砕機にリターンすることにより、機械一台で所定のサイズの製品が生産できます。
- アフタースクリーンは取り外しできるので、生産状況に合わせたフレキシブルな稼働が可能です。
- オプションの中間サイズコンベアを取り付けることで、2製品の分級ができます。
外形寸法

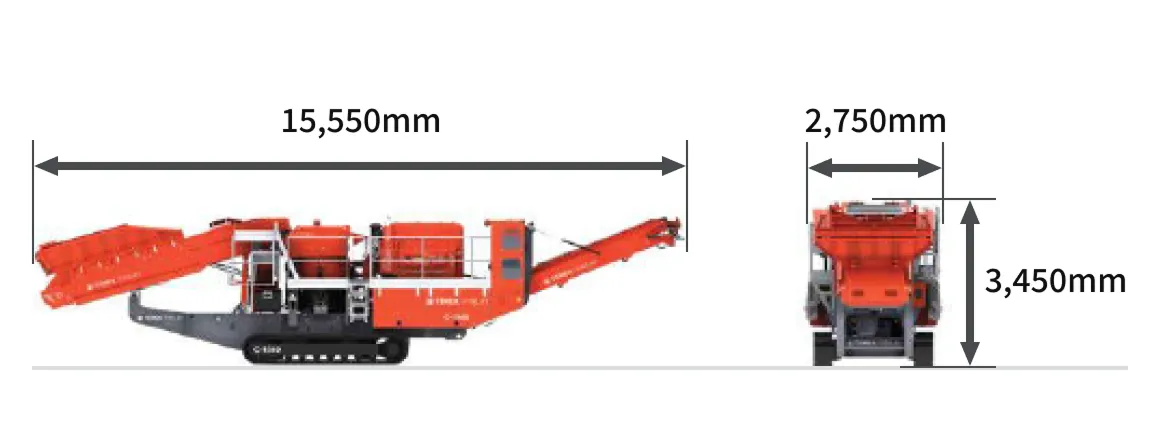

輸送時

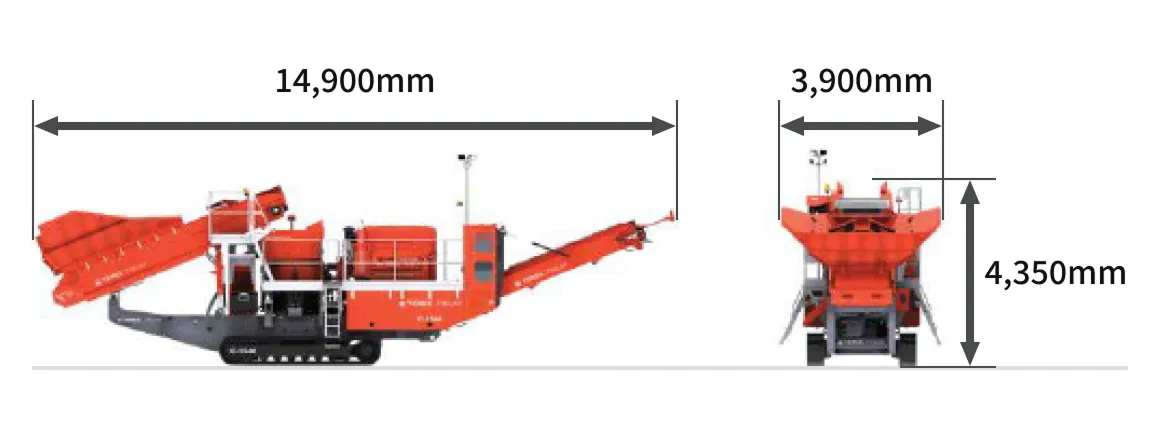

稼働時
機体質量 : 33,350kg
稼働動画
FINLAY製自走式コーンクラッシャー C-1540 の稼働状況を、実際の映像でご確認いただけます。
製品仕様表
C-1540 製品仕様
機体概要
| 最大処理量(プラント) | 230t/h |
|---|---|
| 機体質量 | 33,350kg |
| 輸送時サイズ | 全幅：2,750mm 全長：15,550mm 全高：3,450mm |
| 稼働時サイズ |
全幅：3,900mm 全長：14,900mm 全高：4,350mm
|
投入ホッパー・フィーダー
| ホッパー容量 | 5m3 |
|---|---|
| 投入高さ | 2,800mm |
| 投入幅 | 2,100mm |
| フィーダータイプ | ベルトフィーダー |
破砕機
| タイプ | TEREX TC1000 コーンクラッシャー |
|---|---|
| マントル直径 | 1,000mm(40”) |
| 出口間隙調整範囲(CSS) | 13mm～36mm |
| 間隙調整方法 | コンケーブ油圧昇降式 |
| 破砕機駆動方式 | ダイレクト駆動 |
メインコンベア
| コンベア幅 | 900mm |
|---|---|
| 排出高さ | 3,300mm |
| ストックパイル容量 | 53.5m3 |
- ストックパイル容量は安息角40°で算出
クローラー
| シュー幅 | 400mm |
|---|---|
| 走行速度 | 1.3km/h |
| 登坂能力 | 25° |
エンジン
| Tier 4F エンジンユニット | SCANIA DC09 |
|---|---|
| 定格出力 | 257kW (350hp) |
| 燃料タンク容量 | 740L |
| 作動油タンク容量 | 380L |
破砕能力表
| マントル直径 | コンケーブライナー 形状 |
最大供給原鉱サイズ (中辺) |
スロー | CSS - 処理量(t/h) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 13mm | 16mm | 19mm | 22mm | 25mm | 28mm | 32mm | ||||
| 1,000mm (40”) |
エクストラコース | 195mm | ロングスロー | 140～180 | 160～195 | 175～205 | 180～230 | |||
| ショートスロー | 105～120 | 115～150 | 135～160 | 145～170 | 150～180 | |||||
| コース | 175mm | ロングスロー | 140～180 | 165～195 | 175～205 | 180～230 | ||||
| ショートスロー | 105～120 | 115～150 | 135～160 | 145～170 | 150～180 | |||||
| ミディアムコース(標準) | 160mm | ロングスロー | 125～145 | 140～170 | 145～180 | 155～190 | ||||
| ショートスロー | 90～110 | 105～120 | 115～140 | 120～150 | 130～160 | |||||
| サンド | 63mm | ロングスロー | 85～120 | 95～130 | 100～150 | |||||
| ショートスロー | 70～100 | 80～110 | 85～125 | |||||||
オプション一覧
| 投入ホッパー・フィーダー |
|
|---|---|
| 破砕機 |
|
| メインコンベア |
|
| 電装 |
|
| その他 |
|
