自走式スクリーン 883+ Spaleck
高性能スクリーンボックスを搭載し、幅広い性状の原料で最高のパフォーマンスを発揮
製品概要

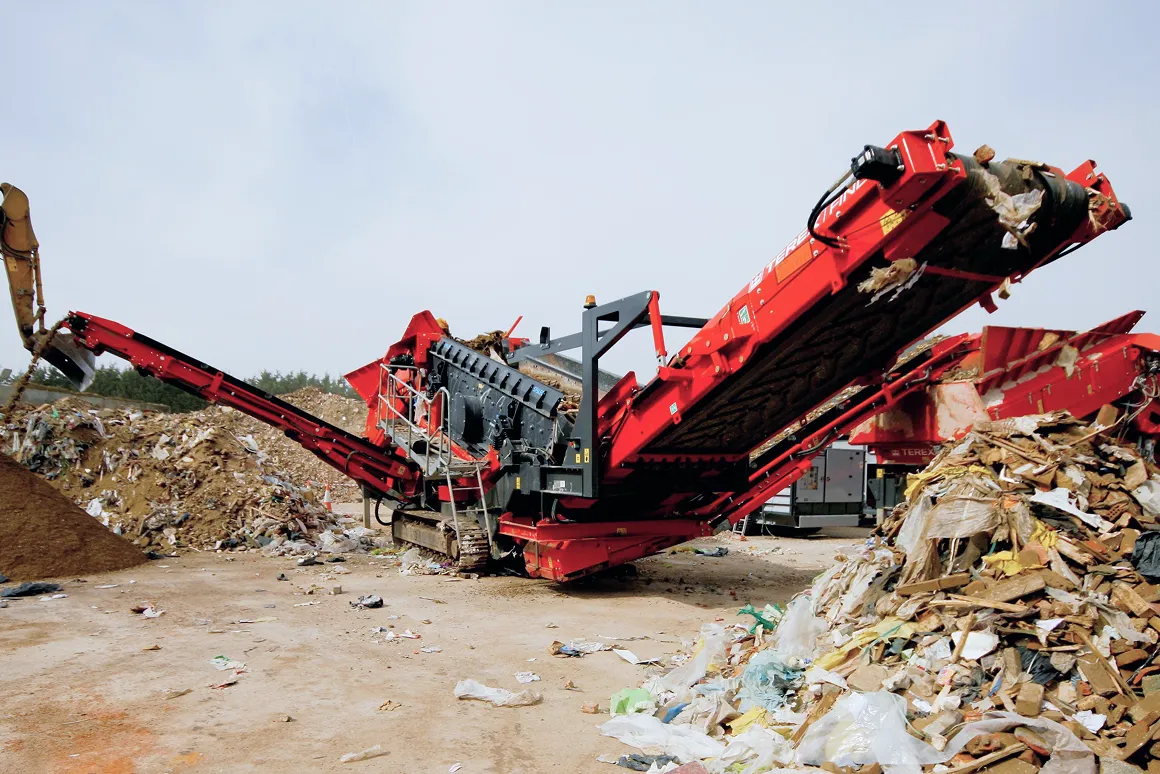

特長
- 上段に3Dパンチプレート、下段にフリップフローマットを採用し、詰まりにくく安定した選別を実現します。
- 3D構造の上段デッキにより、ミドル材／アンダー材への長尺物や異物の混入を防ぎます。
- 下段フリップフローマットはネジ不要で取り付けることができるため、マット交換に要する作業時間を削減できます。

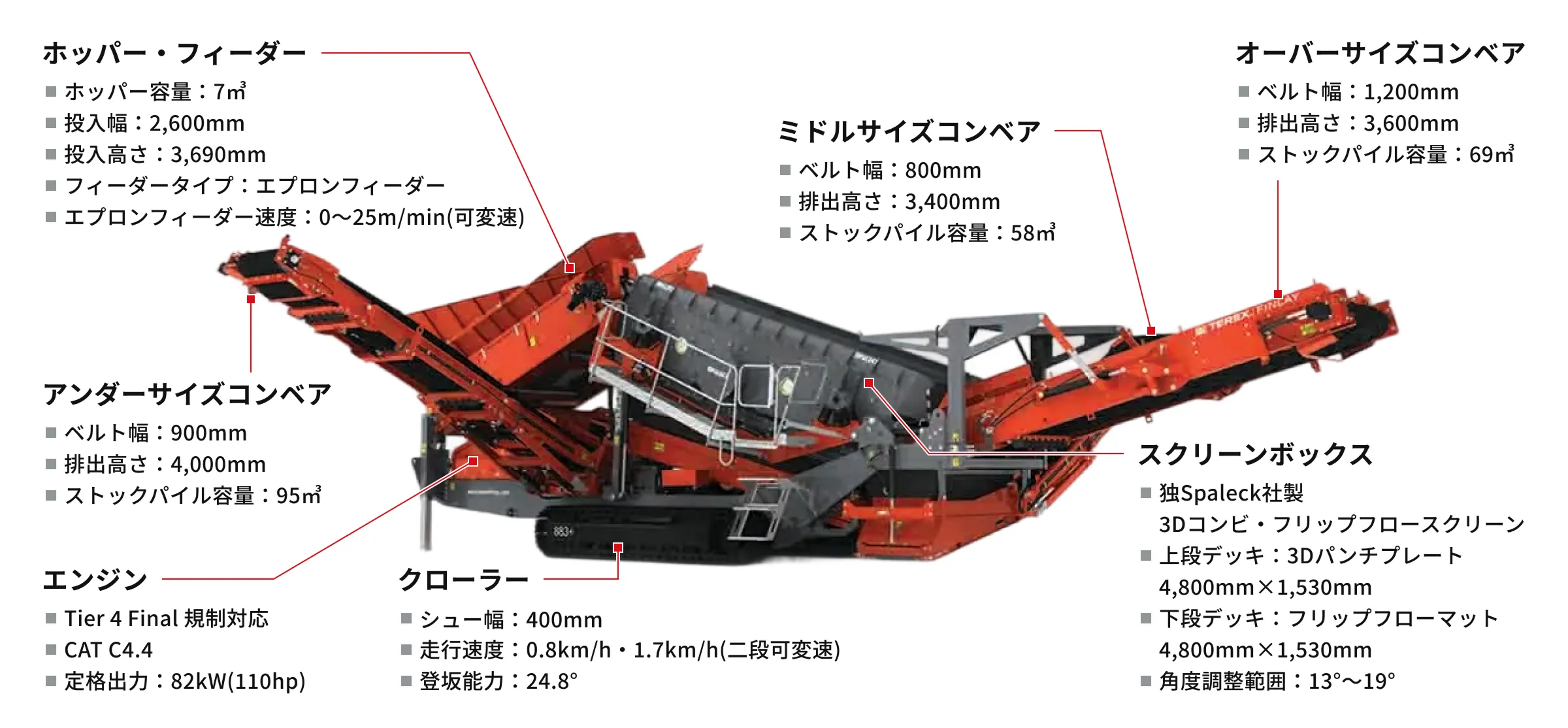

製品詳細
-
POINT 01
3Dコンビ・フリップフロースクリーン
- Spaleck社（ドイツ）が開発した高性能スクリーンボックスを搭載しています。
- 3Dパンチプレートの上段デッキ、フリップフローマットの下段デッキで構成されています。
下記YouTube動画にてスクリーンボックスの構造をアニメーションでご覧いただけます。

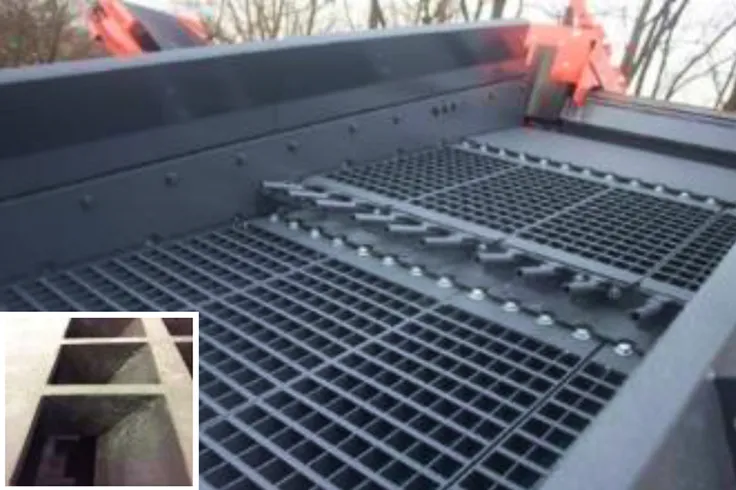

上段デッキ：3Dパンチプレート
- 開口面積が広く、大塊の衝撃にも強い構造です。
- 独自の3D構造により長物の抜けを防止し、投入物が引っかからない形状のため作業効率が向上します。
- 撹拌バーによりオーバー材の付着物を効率よく剥がし落し、選別精度が向上します。
- 標準目開きサイズは65×75mmです。
（80×100mm／40×50mm／30×35mm も選択可能） - スラグ、スクラップ、シュレッダーダスト、一般土壌廃棄物、細断木材、コンガラなどの用途に最適です。
- 豊富なオプションで更なる幅広い性状の原料に対応します。
上段デッキ オプション

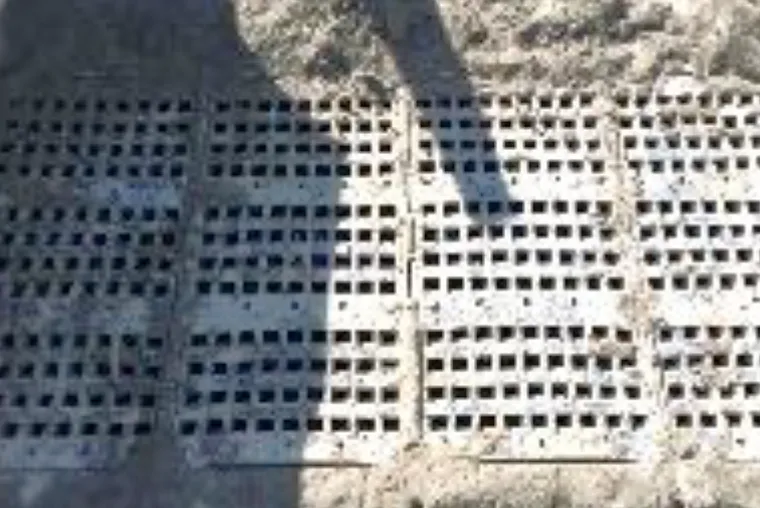

3Dラバーパンチプレート
硬質ゴム製で大塊からの衝撃に強く、原料の付着も少ないプレートです。
堆肥、スラグ、表土、廃棄物灰、粘り気のある湿った原料に最適です。

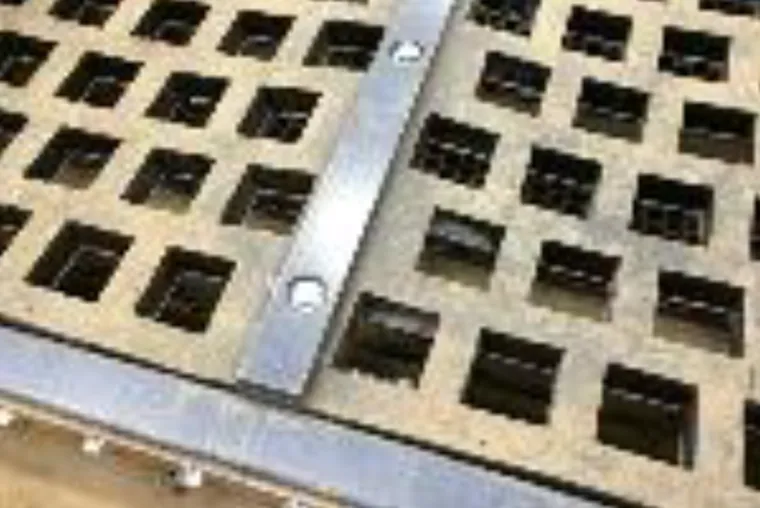

ラバーマット
3Dラバーパンチプレートに比べ柔軟性があり、高精度な選別を実現します。
細かい原料、スラグ、表土、廃棄物、灰、粘り気のある湿った原料に最適です。

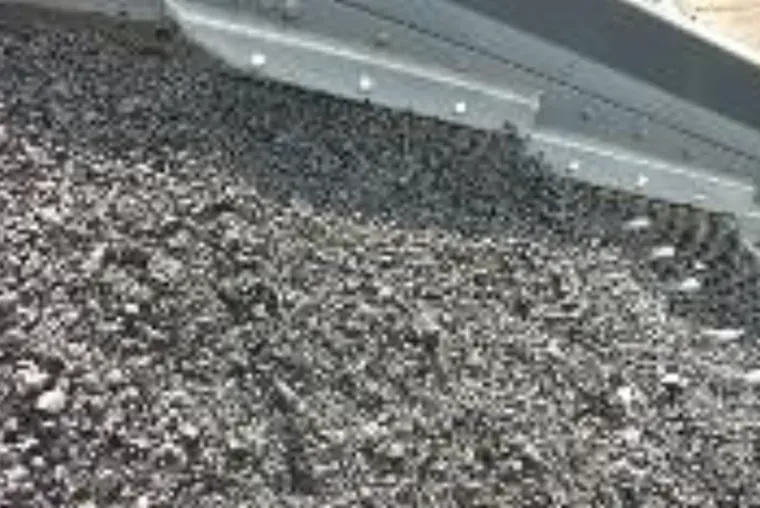

織網
3Dパンチプレートに比べ開口率が高く、砕石骨材に最適です。
フリップフローマット
マット交換作業が容易なため、幅広い製品サイズの生産に対応します。
さらに細かい原料に最適です。

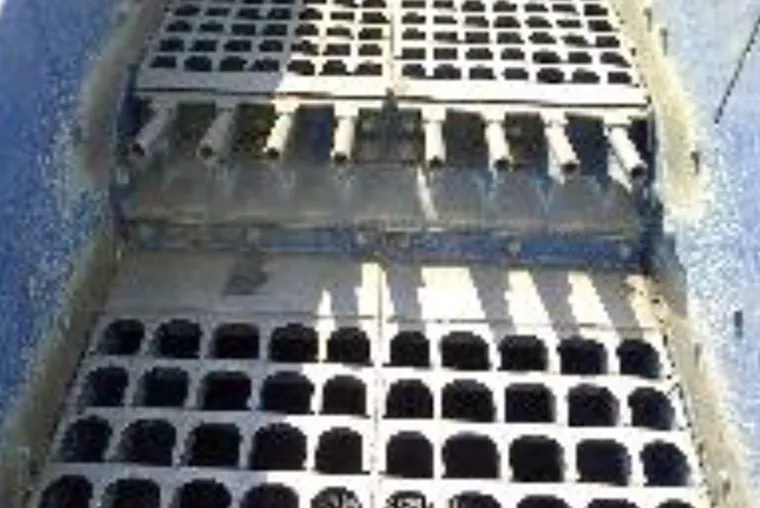

教会窓型3Dパンチプレート
3Dパンチプレートに比べ、さらに原料の引っ掛かりが少ないプレートです。スクラップや一般土壌廃棄物に最適です。

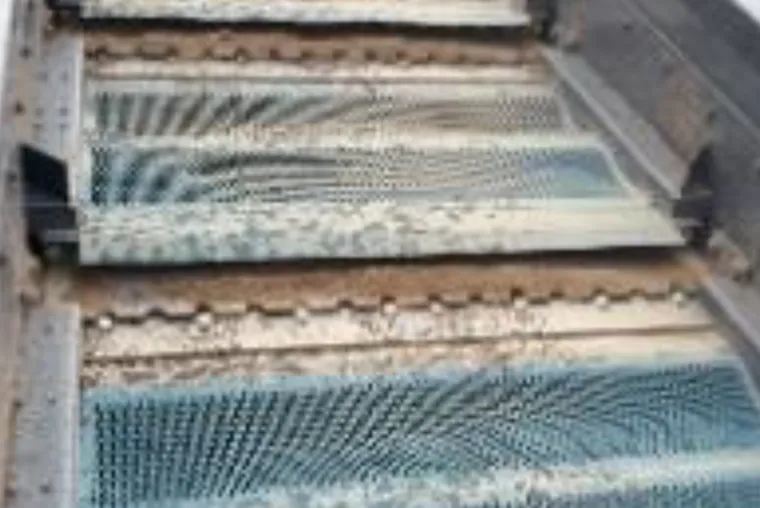

下段デッキ：フリップフローマット
ウレタン製スクリーンマットの揺動運動により、粘着性の高い原料でも精度の高い選別が可能です。

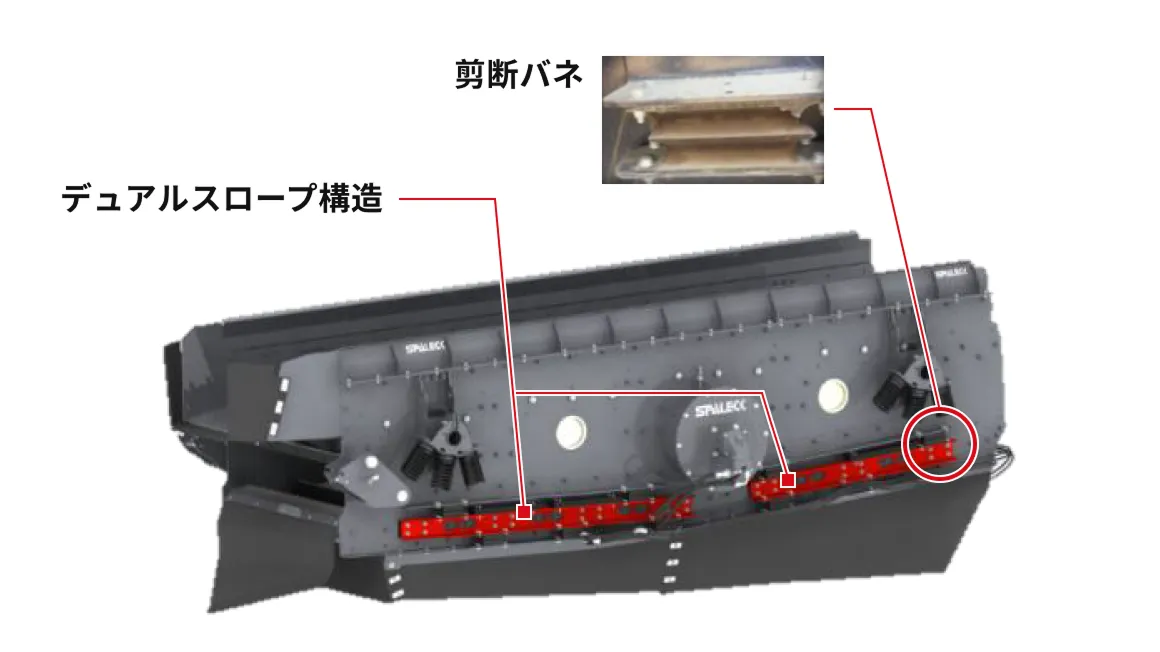

デュアルスロープ構造
18°傾斜したスクリーン上流側で原料をスピーディーに篩い、下流側は緩やかな12°の傾斜で精度の高い篩いを行います。
剪断バネ
モーターからの回転運動を往復運動に変換しライブデッキに伝達します。

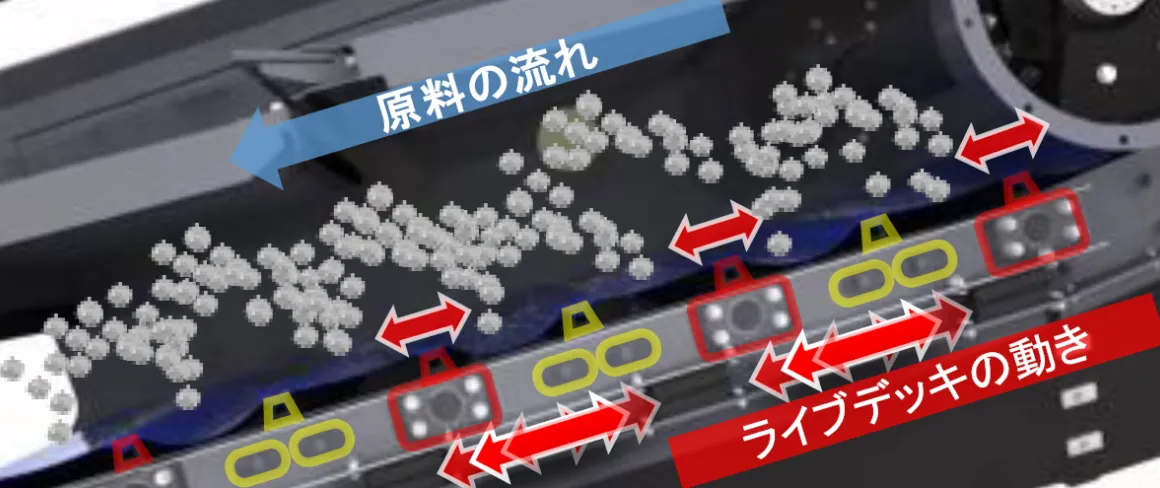

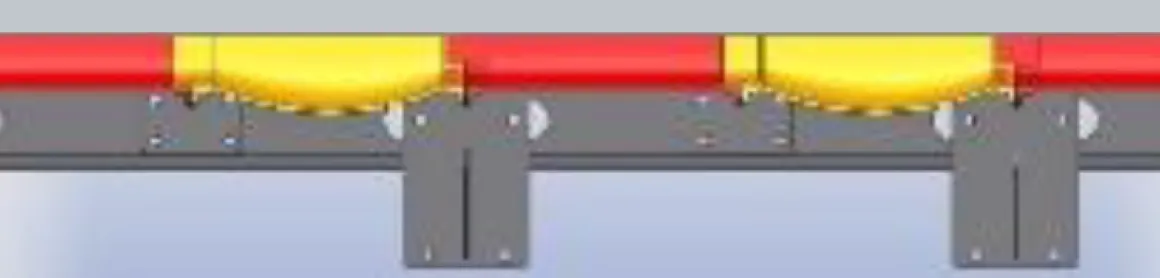

ライブデッキ
モーターからの回転運動によって振動する固定フレームとは独立した往復運動をします。
スクリーンマット
異なる運動をする固定フレームとライブデッキが交互に取付けられていることにより、マットに揺動運動 （フリップフロー）が発生し、原料を巻上げながら篩いを行うので効率的かつ高精度の選別が可能です。

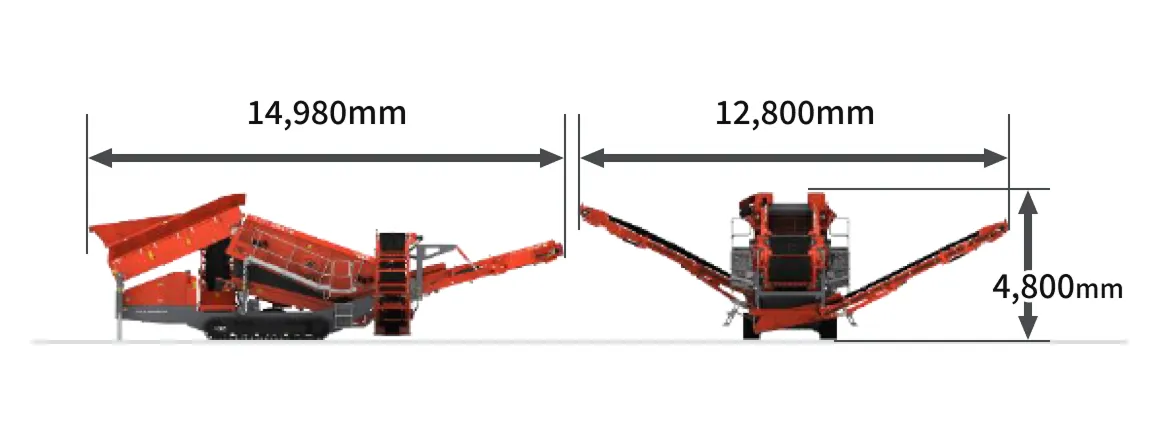

外形寸法

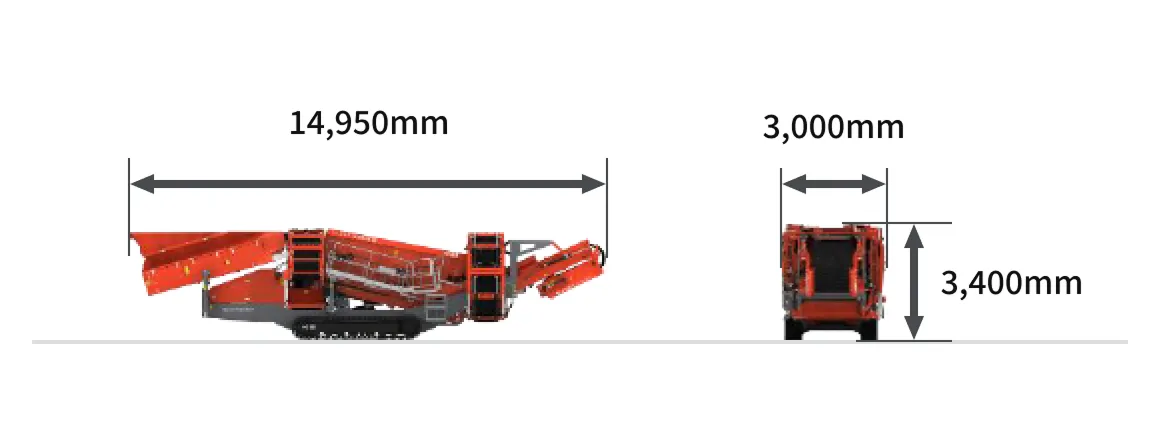

輸送時
稼働時
機体質量 : 30,500kg
稼働動画
FINLAY製自走式スクリーン 883+ Spaleck の稼働状況を、実際の映像でご確認いただけます。
製品仕様表
883+ Spaleck 製品仕様
機体概要
| 最大処理量 | 300t/h |
|---|---|
| 機体質量 | 30,500kg |
| 輸送時サイズ | 全幅：3,000mm 全長：14,950mm 全高：3,400mm |
| 稼働時サイズ | 全幅：12,800mm 全長：14,980mm 全高：4,800mm |
投入ホッパー
| ホッパー容量 | 7m3 |
|---|---|
| 投入高さ | 3,690mm |
| 投入幅 | 2,600mm |
| フィーダータイプ | エプロンフィーダー |
| フィーダー幅 | 1,000mm |
スクリーンボックス
| タイプ | Spaleck社製3Dコンビ・フリップフロースクリーン |
|---|---|
| 最大投入塊寸法 (中辺) | 500mm |
| 上段デッキ寸法 | 4,800mm×1,530mm |
| 下段デッキ寸法 | 4,800mm×1,530mm |
| 傾斜角度 | 13°～19° |
アンダーサイズコンベア
| ベルトタイプ | 平ベルト |
|---|---|
| ベルト幅 | 900mm |
| 排出高さ | 4,000mm |
| ストックパイル容量 | 95m3 |
ミドルサイズコンベア
| ベルトタイプ | シェブロンベルト |
|---|---|
| ベルト幅 | 800mm |
| 排出高さ | 3,400mm |
| ストックパイル容量 | 58m3 |
オーバーサイズコンベア
| ベルトタイプ | シェブロンベルト |
|---|---|
| ベルト幅 | 1,200mm |
| 排出高さ | 3,600mm |
| ストックパイル容量 | 69m3 |
クローラー
| シュー幅 | 400mm |
|---|---|
| 走行速度 | 0.8km/h、1.7km/h（二段可変速） |
| 登坂能力 | 24.8° |
エンジン
| Tier 4 F エンジンユニット | CAT C4.4 |
|---|---|
| 定格出力 | 82kW (110hp) |
| 燃料タンク容量 | 336L |
| 作動油タンク容量 | 450L |
オプション一覧
| 投入ホッパー・フィーダー |
|
|---|---|
| スクリーンボックス |
|
| アンダーサイズコンベア |
|
| ミドルサイズコンベア |
|
| オーバーサイズコンベア |
|
| 電装 |
|
| その他 |
|
