自走式スクリーン 883+
様々な現場で大塊を含む原料の大量処理が可能
製品概要

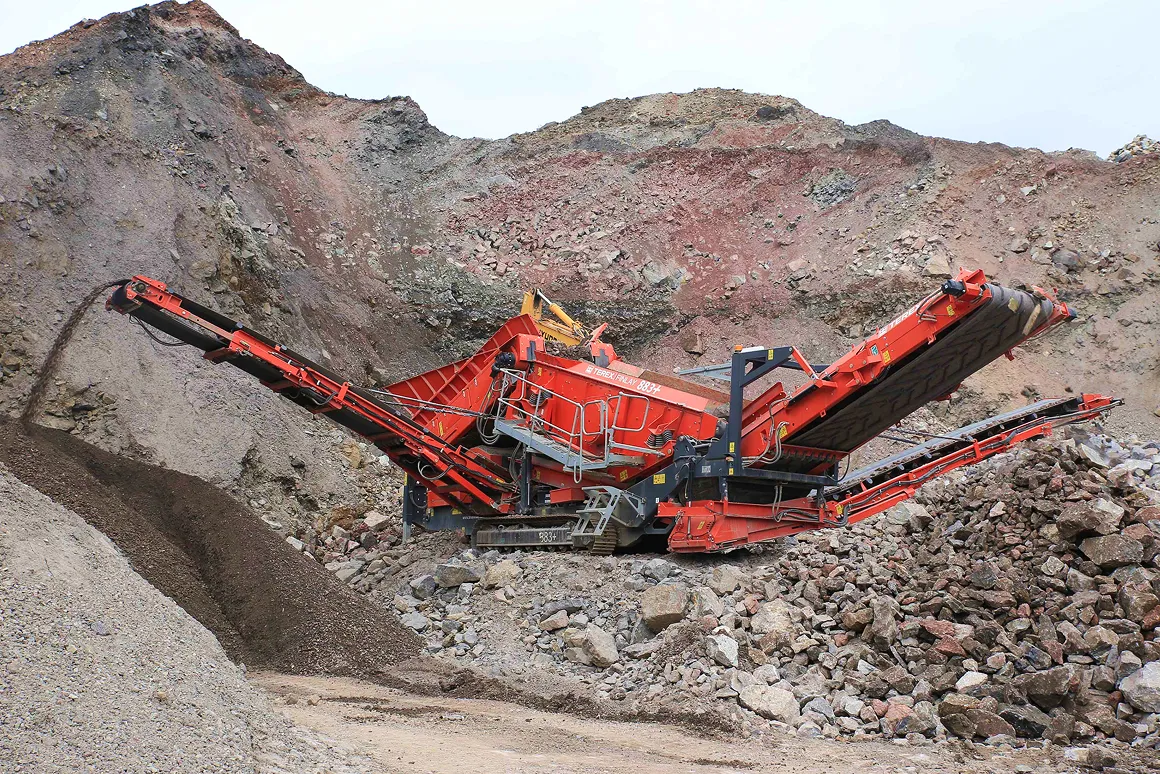

特長
- 構成変更が可能な上下二段のスクリーンを備え、用途に応じた柔軟な運用が可能です。
- 各排出コンベアは独立した油圧回路で駆動され、安定した搬送性能を確保しています。
- 油圧でスクリーンボックス排出側を500mm上昇できるため、下網交換時の作業効率が向上します。
- 両サイドのコンベアはそれぞれ排出方向を変更でき、プラントレイアウトに最適な方向を選ぶことで製品回収の作業効率が向上します。

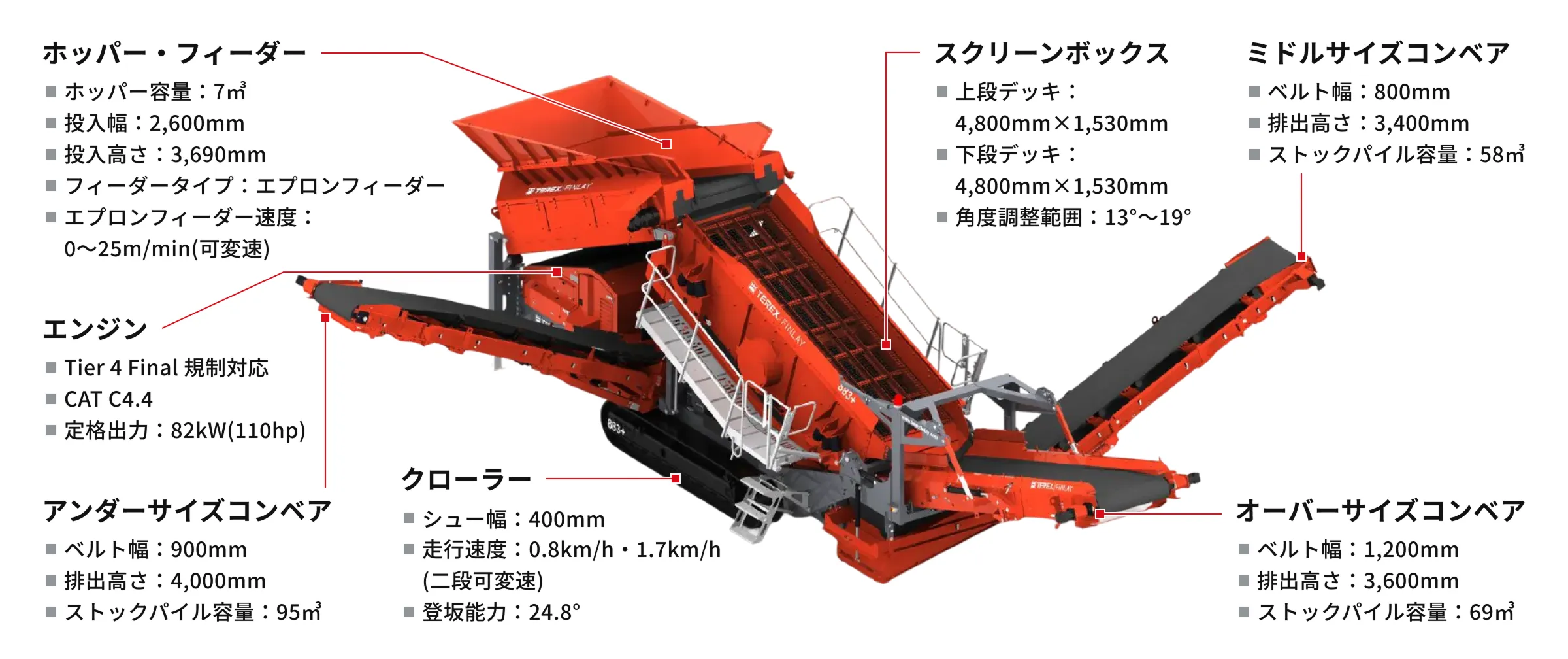

製品詳細
-
POINT 01

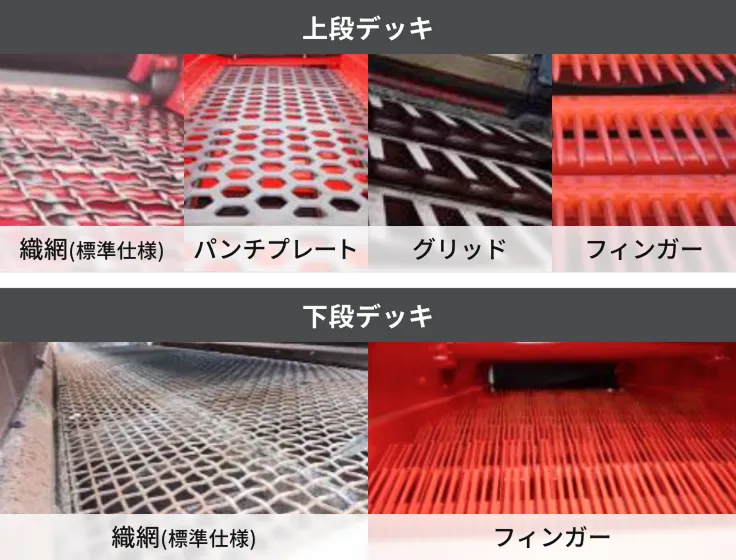

用途に合わせたスクリーンのタイプを選択可能
上段デッキ
- 織網（標準仕様）
- パンチプレート（35／40／50／60／75／85／100／125／150mm）
- グリッド（60／75／100／125／150mm）
- フィンガー（40／55／65／75mm）
下段デッキ
- 織網（標準仕様）
- フィンガー（16／20／25／30／35／40／45／50mm）
-
POINT 02
大塊に対応した特重仕様
- フィーダーは耐衝撃性の高いエプロン仕様です。
- 油圧アウトリガーを標準装備しています。

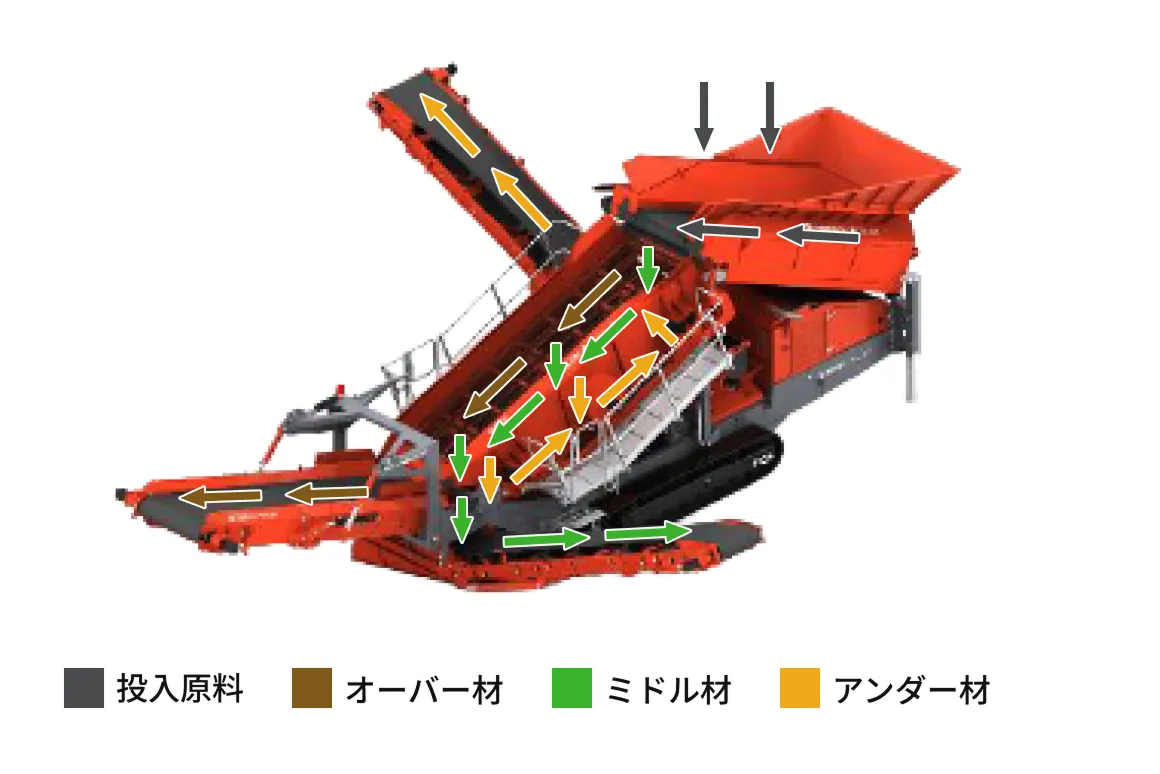

投入原料の流れ・製品フロー図

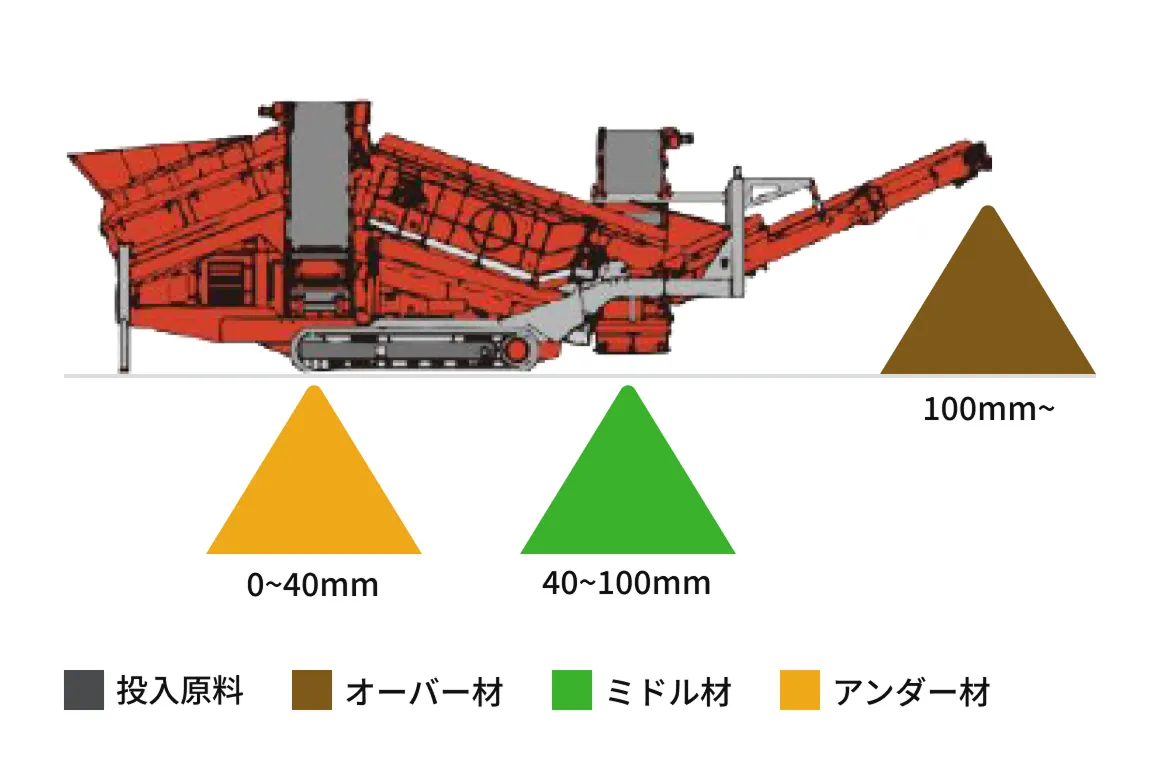

上段デッキ100mm織網、下段デッキ40mm織網の場合
排出方向の変更について
オプションにてアンダー材・ミドル材の排出方向を変更可能です。
プラントレイアウトに最適な排出方向を選択することで、製品回収の作業効率が向上します。

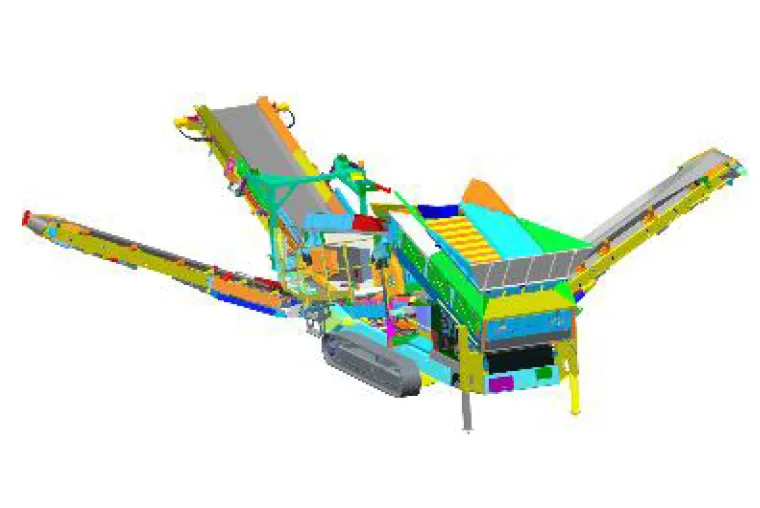

標準仕様
ミドル材左側排出、アンダー材右側排出

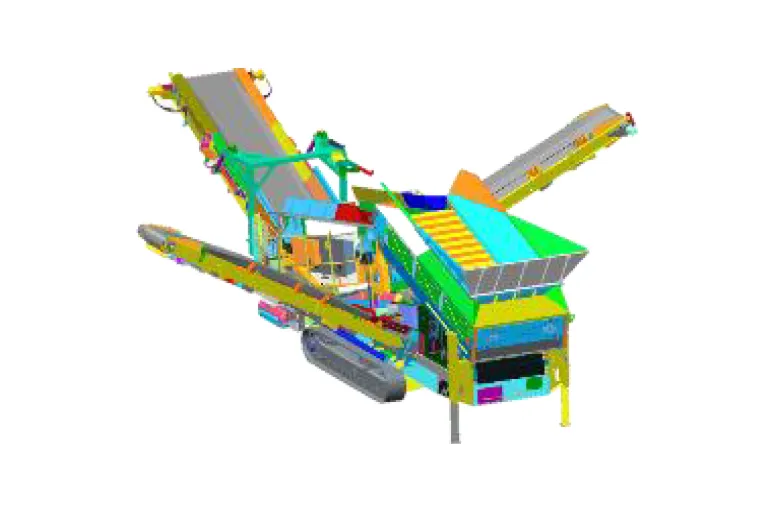

オプション パターン1
ミドル材右側排出、アンダー材左側排出

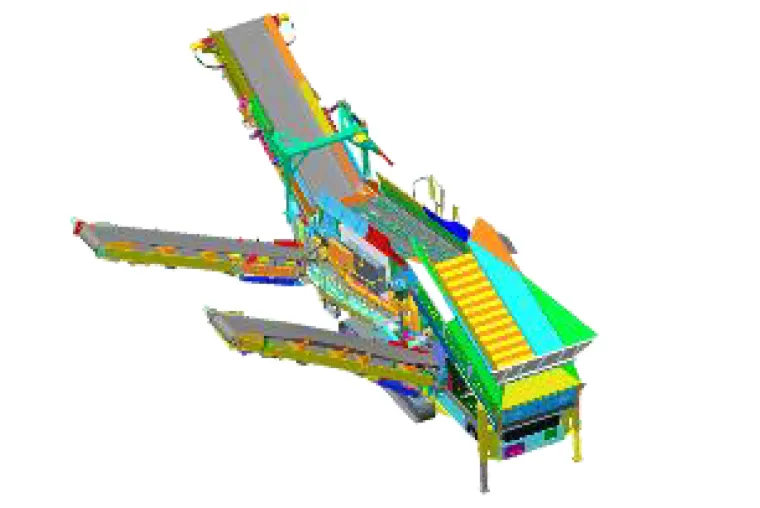

オプション パターン2
ミドル材左側排出、アンダー材左側排出
（ミドル材・アンダー材右側排出も可能）
外形寸法

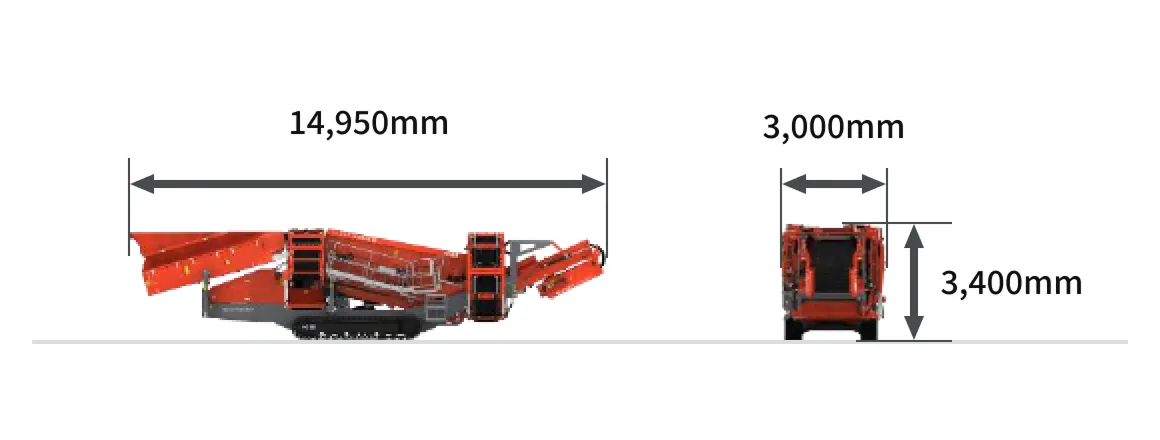

輸送時

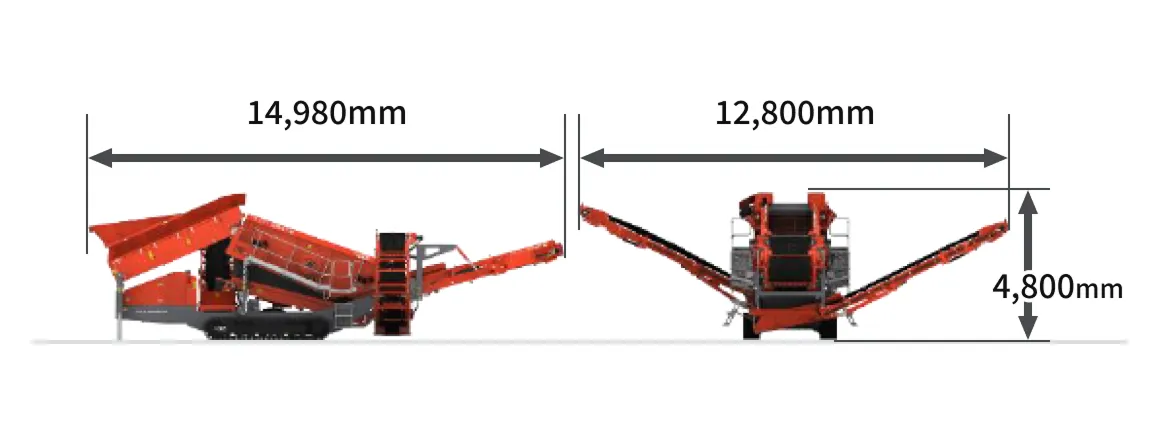

稼働時
機体質量 : 31,000kg
稼働動画
FINLAY製自走式スクリーン 883+ の稼働状況を、実際の映像でご確認いただけます。
製品仕様表
883+ 製品仕様
機体概要
| 最大処理量 | 600t/h |
|---|---|
| 機体質量 | 31,000kg |
| 輸送時サイズ | 全幅：3,000mm 全長：14,950mm 全高：3,400mm |
| 稼働時サイズ | 全幅：12,800mm 全長：14,980mm 全高：4,800mm |
投入ホッパー
| ホッパー容量 | 7m3 |
|---|---|
| 投入高さ | 3,690mm |
| 投入幅 | 2,600mm |
| フィーダータイプ | エプロンフィーダー |
| フィーダー幅 | 1,000mm |
スクリーンボックス
| タイプ | 2段デッキ式振動スクリーン |
|---|---|
| 最大投入塊寸法 (中辺) | 500mm |
| 上段デッキ寸法 | 4,800mm×1,530mm |
| 下段デッキ寸法 | 4,800mm×1,530mm |
| 傾斜角度 | 13°～19° |
アンダーサイズコンベア
| ベルトタイプ | 平ベルト |
|---|---|
| ベルト幅 | 900mm |
| 排出高さ | 4,000mm |
| ストックパイル容量 | 95m3 |
ミドルサイズコンベア
| ベルトタイプ | シェブロンベルト |
|---|---|
| ベルト幅 | 800mm |
| 排出高さ | 3,400mm |
| ストックパイル容量 | 58m3 |
オーバーサイズコンベア
| ベルトタイプ | シェブロンベルト |
|---|---|
| ベルト幅 | 1,200mm |
| 排出高さ | 3,600mm |
| ストックパイル容量 | 69m3 |
クローラー
| シュー幅 | 400mm |
|---|---|
| 走行速度 | 0.8km/h、1.7km/h（二段可変速） |
| 登坂能力 | 24.8° |
エンジン
| Tier 4 F エンジンユニット | CAT C4.4 |
|---|---|
| 定格出力 | 82kW (110hp) |
| 燃料タンク容量 | 336L |
| 作動油タンク容量 | 450L |
オプション一覧
| 投入ホッパー・フィーダー |
|
|---|---|
| スクリーンボックス |
|
| アンダーサイズコンベア |
|
| ミドルサイズコンベア |
|
| オーバーサイズコンベア |
|
| 電装 |
|
| その他 |
|
