自走式スクリーン 683
大容量スクリーンボックスによる高精度選別を実現
製品概要

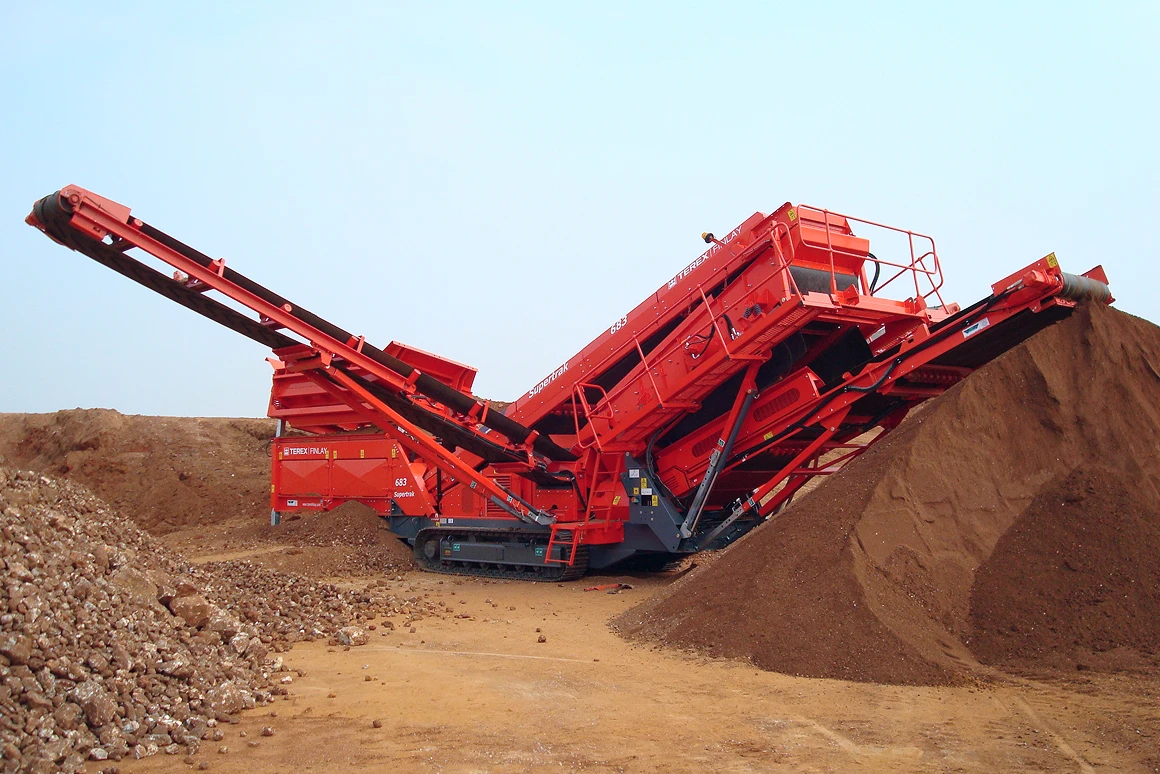

特長
- 容量8m3の傾斜型排出グリッド付ホッパーを備え、前処理から選別までを効率的に行えます。
- メンテナンス性の高い二段振動デッキスクリーンボックスを搭載しています。
- 安全ガード、歩廊、低位置給脂、非常停止装置を備え、安全性とメンテナンス性に配慮した設計です。
製品詳細
-
POINT 01

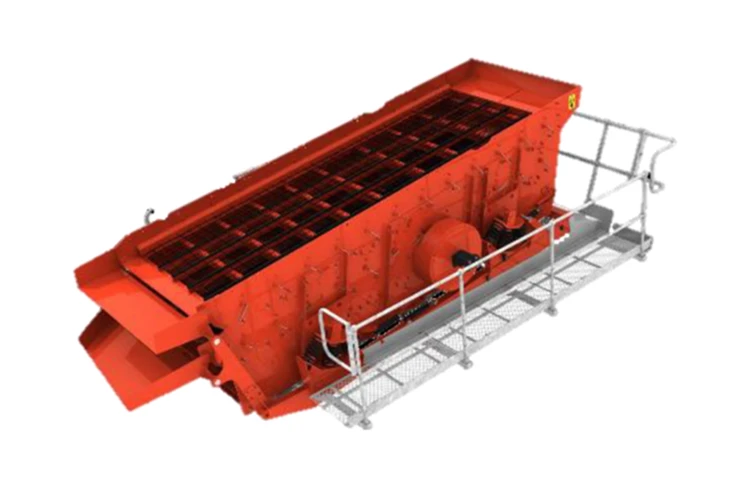

大容量スクリーンボックス
- 二段振動デッキスクリーンボックスは油圧 シリンダーで傾斜角度を18°～37°まで調節可能です。
- 角度を下げることで精度の高い篩い分けに対応します。反対に、角度を上げることで大容量の処理に対応します。
-
POINT 02

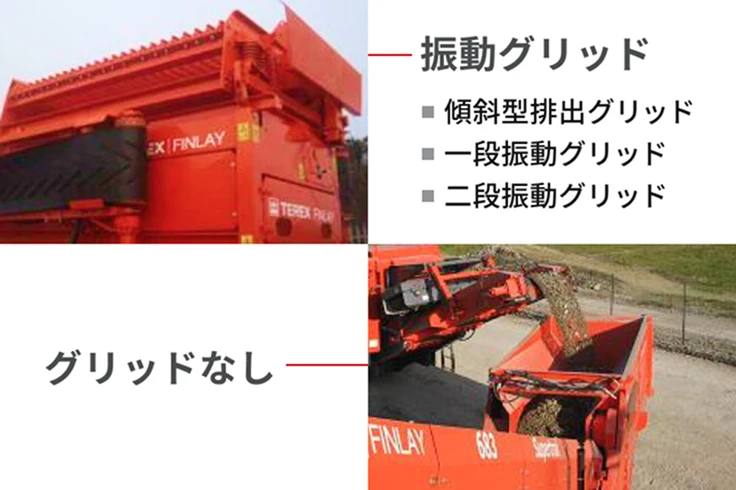

様々な稼働環境に対応したグリッド付きホッパー
- 傾斜型排出グリッド（標準）
- 一段振動グリッド
- 二段振動グリッド
- グリッド無し

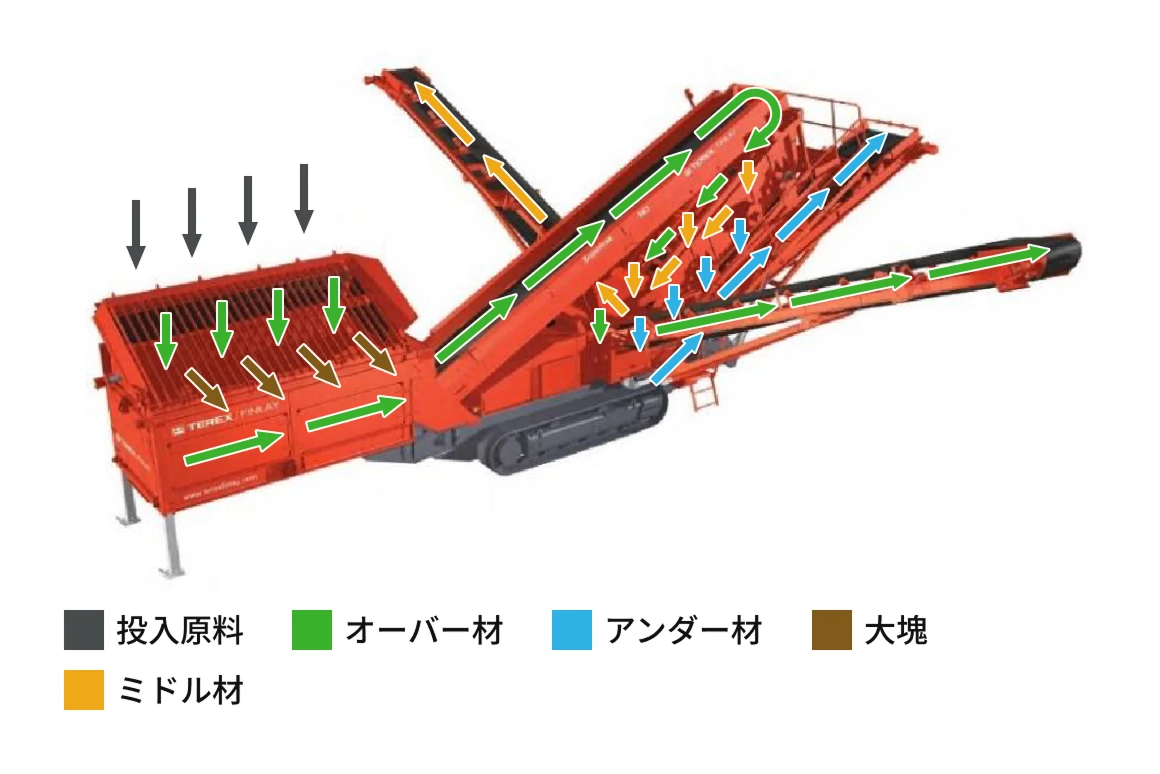

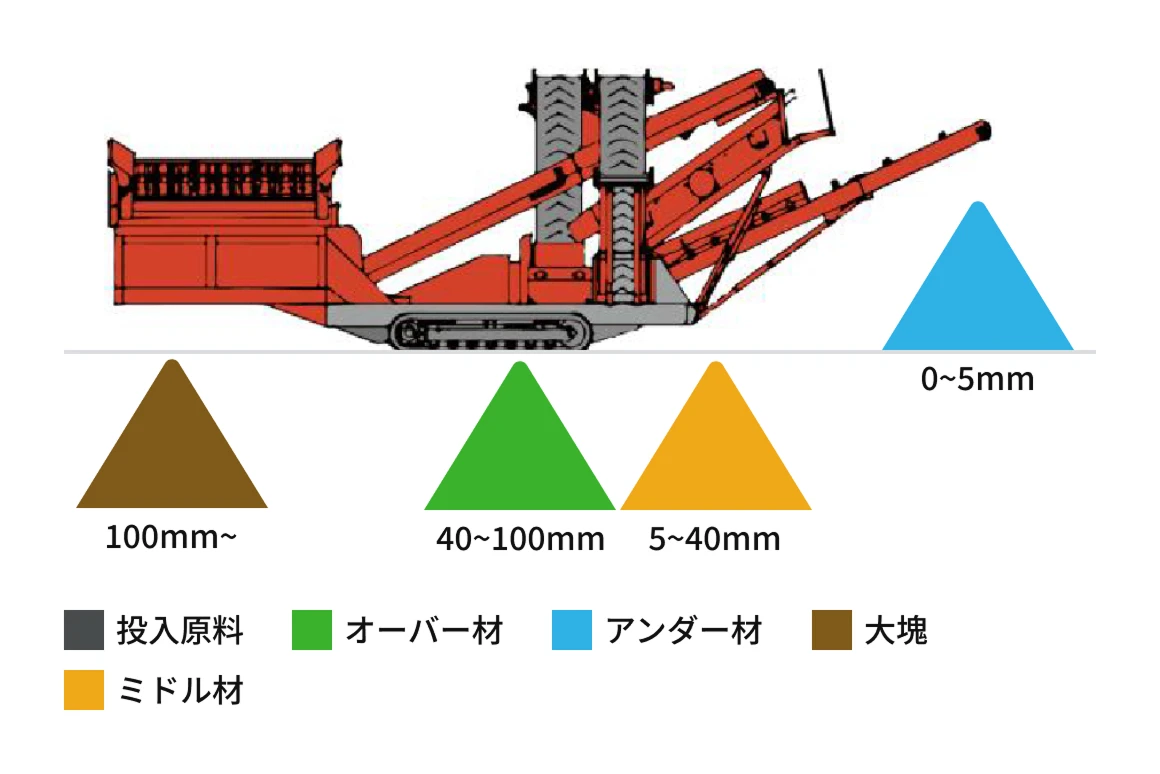

投入原料の流れ・製品フロー図
トップデッキ40mm織網、ボトムデッキ5mm織網の場合
外形寸法

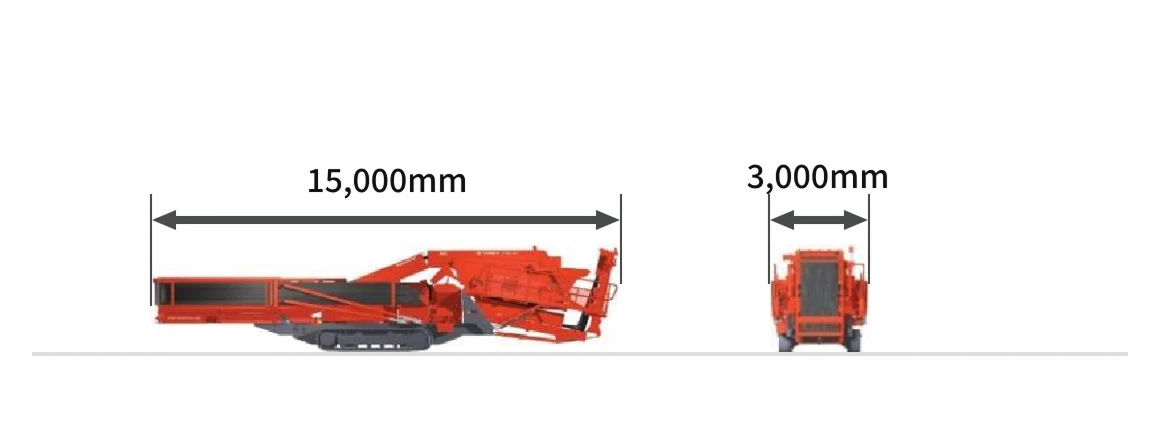

輸送時

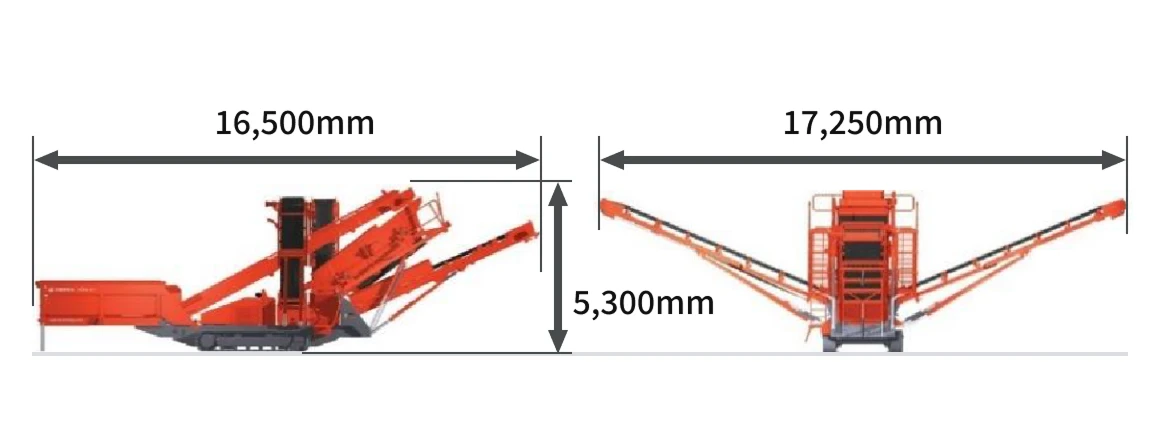

稼働時
機体質量 : 24,250kg
稼働動画
FINLAY製自走式スクリーン 683 の稼働状況を、実際の映像でご確認いただけます。
製品仕様表
683 製品仕様

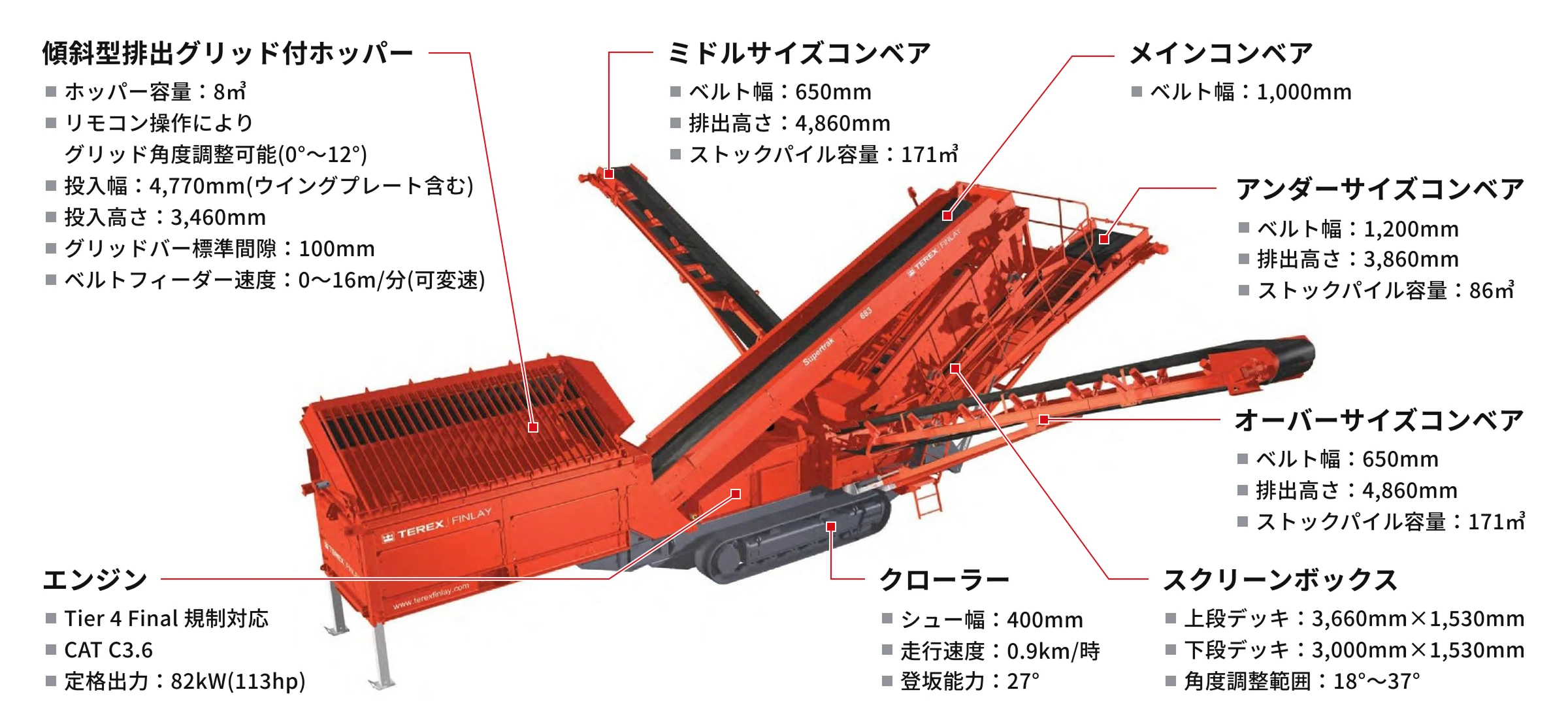

機体概要
| 最大処理量 | 400t/h |
|---|---|
| 製品コンベア数 | 3 |
| 機体質量 | 24,250kg |
| 輸送時サイズ | 全幅：3,000mm 全長：15,000mm 全高：3,250mm |
| 稼働時サイズ | 全幅：17,250mm 全長：16,500mm 全高：5,300mm |
投入ホッパー
| ホッパー形式 | 傾斜型排出グリッド付ホッパー |
|---|---|
| ホッパー容量 | 8m3 |
| 投入高さ | 3,460mm |
| 投入幅 | 4,770mm |
| グリッドバー標準間隙 | 100mm |
| フィーダータイプ | ベルトフィーダー |
| フィーダーベルト幅 | 1,050mm |
スクリーンボックス
| タイプ | 2段デッキ式振動スクリーン |
|---|---|
| 上段デッキ寸法 | 3,660mm×1,530mm |
| 下段デッキ寸法 | 3,000mm×1,530mm |
| 傾斜角度 | 18°～37° |
メインコンベア
| ベルトタイプ | 平ベルト |
|---|---|
| ベルト幅 | 1,000mm |
アンダーサイズコンベア
| ベルトタイプ | 平ベルト |
|---|---|
| ベルト幅 | 1,200mm |
| 排出高さ | 3,860mm |
| ストックパイル容量 | 86m3 |
ミドルサイズコンベア
| ベルトタイプ | シェブロンベルト |
|---|---|
| ベルト幅 | 650mm |
| 排出高さ | 4,860mm |
| ストックパイル容量 | 171m3 |
オーバーサイズコンベア
| ベルトタイプ | シェブロンベルト |
|---|---|
| ベルト幅 | 650mm |
| 排出高さ | 4,860mm |
| ストックパイル容量 | 171m3 |
クローラー
| シュー幅 | 400mm |
|---|---|
| 走行速度 | 0.9km/h |
| 登坂能力 | 27° |
エンジン
| Tier 4 F エンジンユニット | CAT C3.6 |
|---|---|
| 定格出力 | 82kW (113hp) |
| 燃料タンク容量 | 336L |
| 作動油タンク容量 | 450L |
