自走式スクリーン 595
幅広い用途に対応し、投入原料から大塊とアンダーのふるい分け作業が可能
製品概要

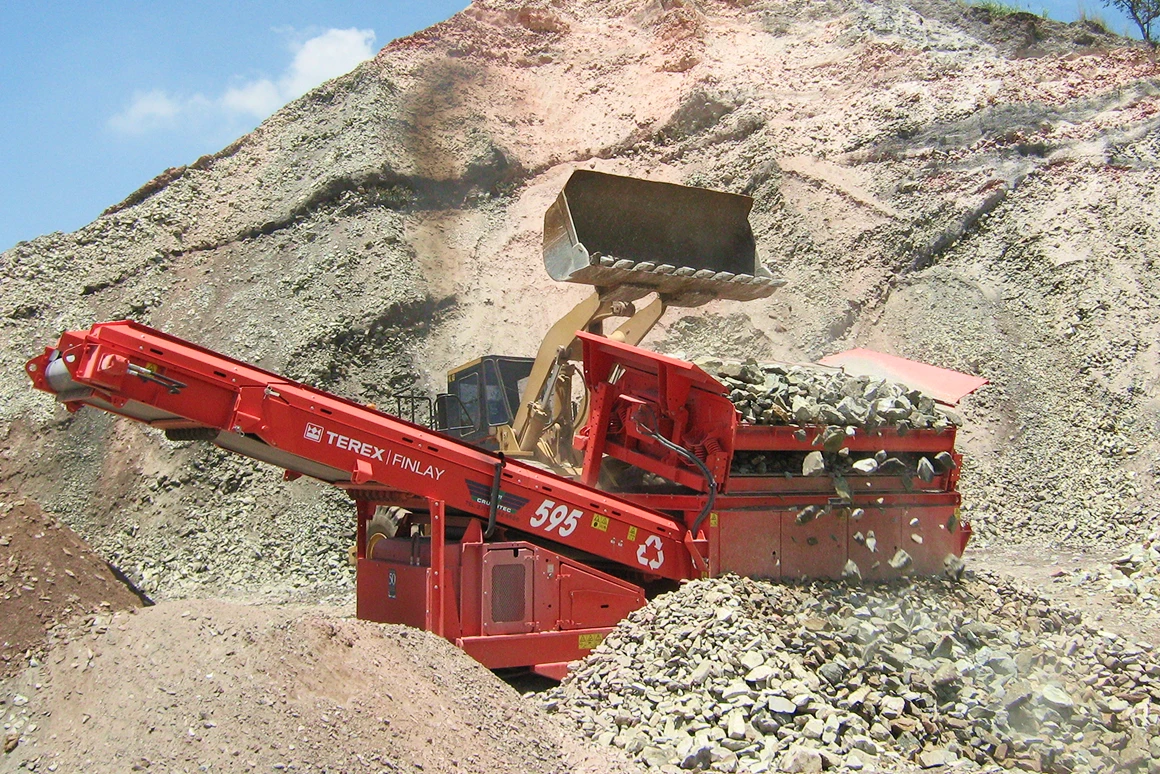

特長
- 高負荷作業に対応した二段振動グリッドにより、粗選別およびふるい分けを効率的に行えます。
- 上段に高強度のT字グリッドバー、下段は織網とすることで投入材料を正確かつ安定して選別できます。
- 油圧折りたたみ式メインコンベアおよびグリッド昇降機構により、迅速な設置・撤収作業が可能です。

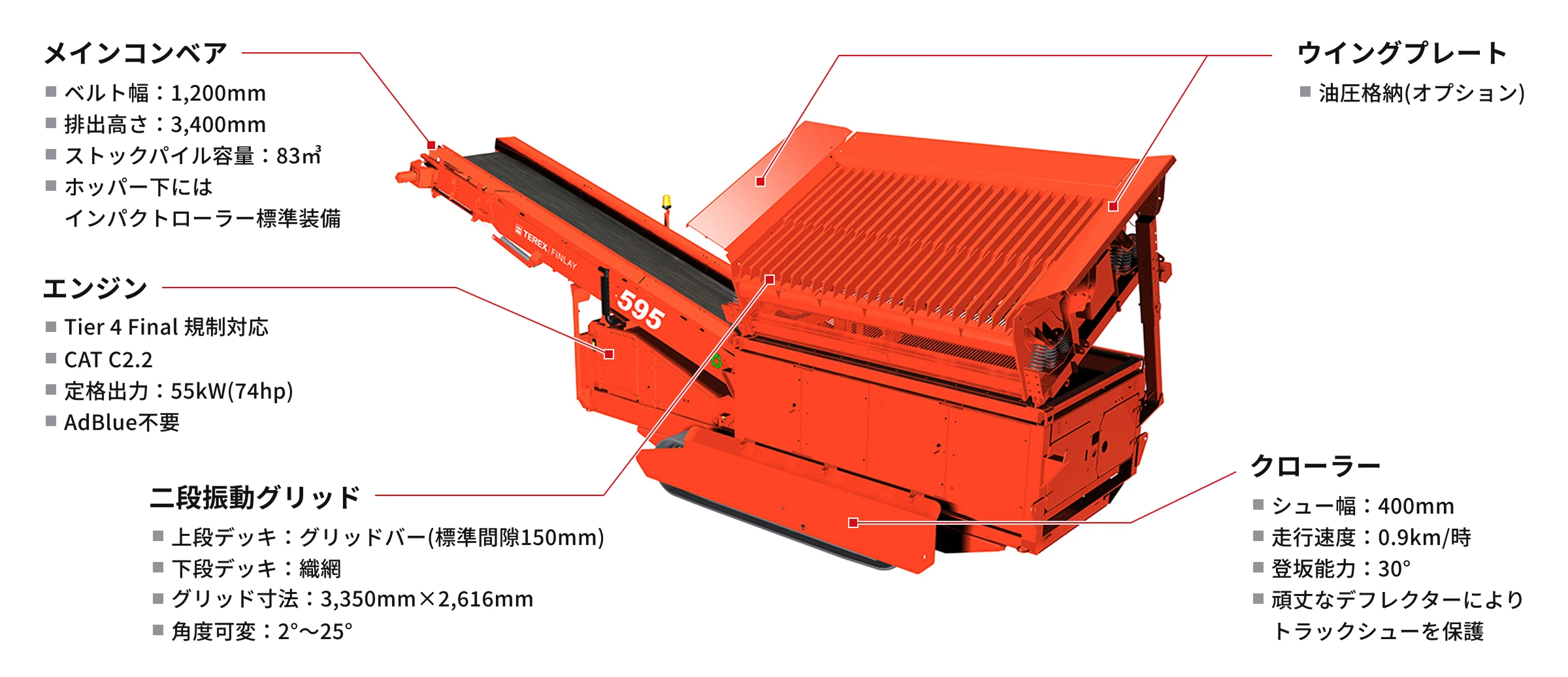

製品詳細
-
POINT 01

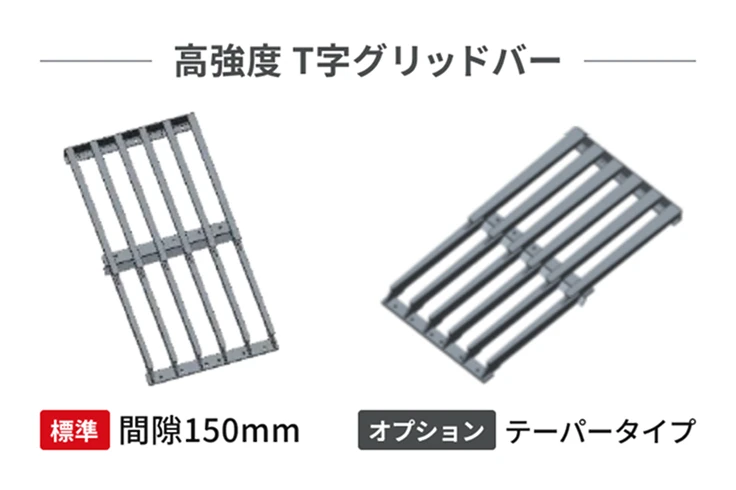

大塊にも対応した角度可変振動グリッド
- ホイールローダーでも投入しやすい大型サイズホッパーを備えています。
- トップデッキのグリッドバーで大塊を除去し、 ボトムデッキの織網で選別します。
- スクリーンの傾斜角は油圧により、2°～25°まで変更できるので、原料の性状に応じた調整が可能です。
-
POINT 02

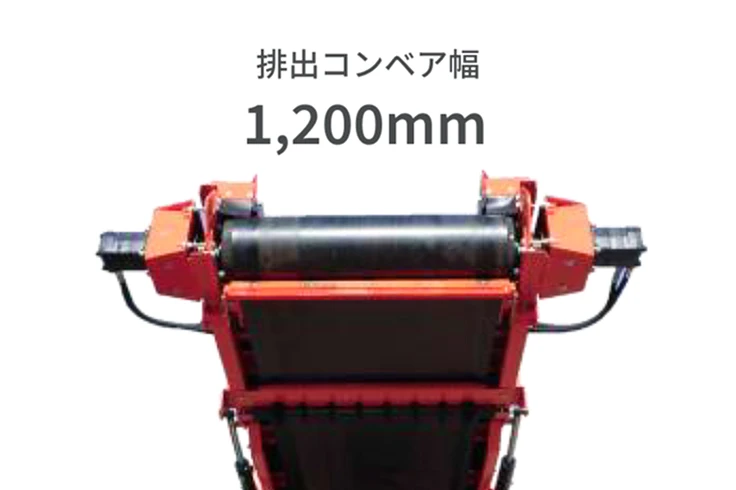

ワイドな排出コンベア
- 1,200mmのワイドな排出コンベアにより大量のふるい分け作業にも対応します。
- 輸送時には油圧シリンダーでベルトコンベアの折畳みが可能です。

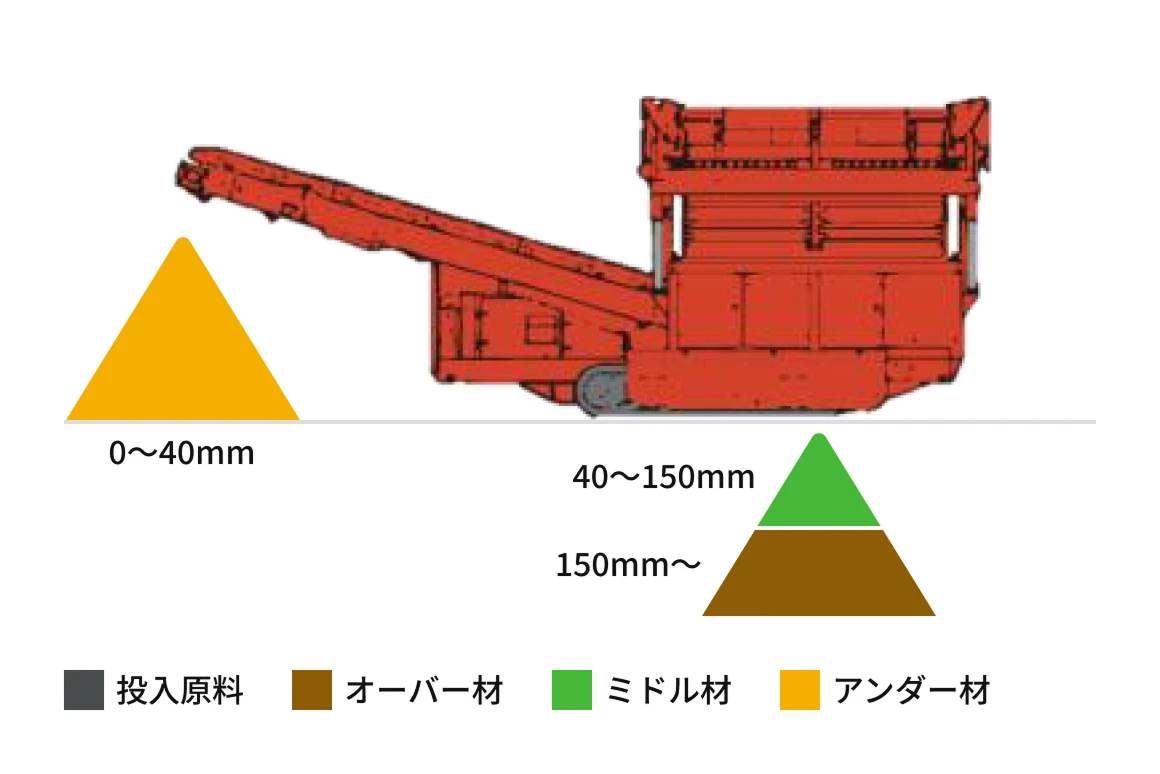

投入原料の流れ・製品フロー図
ボトムデッキ40mm織網の場合
外形寸法

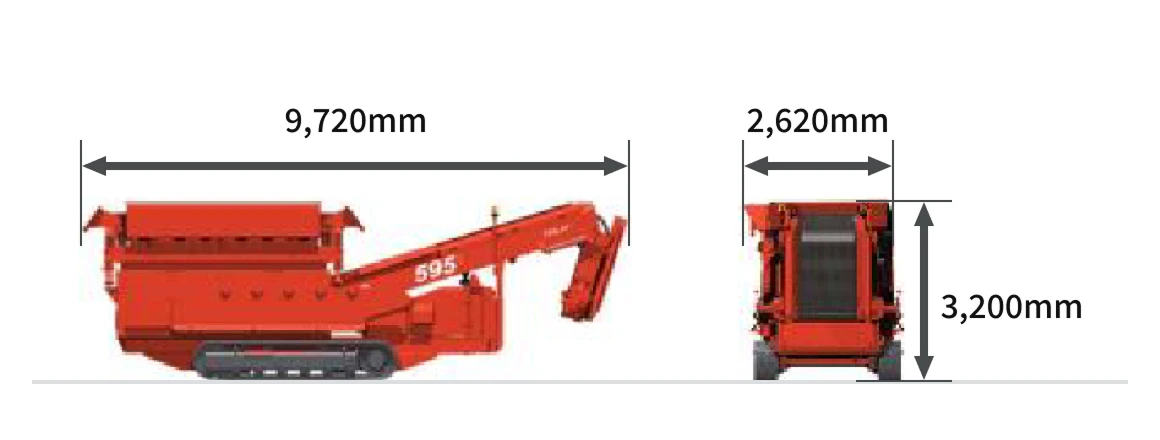

輸送時

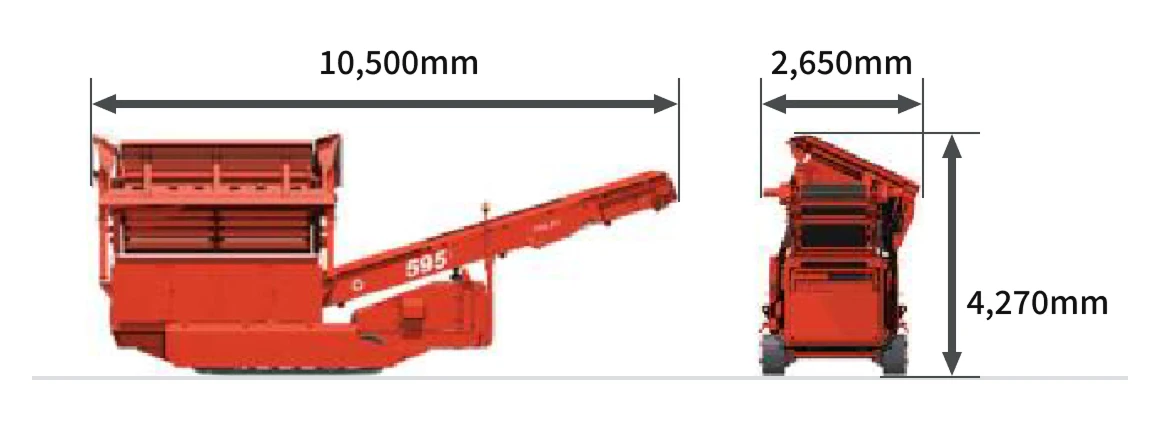

稼働時
機体質量 : 19,500kg
製品仕様表
595 製品仕様
機体概要
| 最大処理量 | 600t/h |
|---|---|
| 機体質量 | 19,500kg |
| 輸送時サイズ | 全幅：2,620mm 全長：9,720mm 全高：3,200mm |
| 稼働時サイズ | 全幅：2,650mm 全長：10,500mm 全高：4,270mm |
投入ホッパー
| ホッパー形式 | 二段振動グリッド付ホッパー |
|---|---|
| ホッパー容量 | 5m3 |
| 投入高さ | 4,270mm |
| 投入幅 (ウイングプレート含む) | 4,410mm |
| グリッドバー標準間隙 | 150mm |
| グリッド寸法 | 3,350mm×2,616mm |
| グリッド傾斜角度 | 2°～25° |
排出コンベア
| ベルトタイプ | 平ベルト |
|---|---|
| コンベア幅 | 1,200mm |
| 排出高さ | 3,400mm |
| ストックパイル容量 | 83m3 |
クローラー
| シュー幅 | 400m |
|---|---|
| 走行速度 | 0.9km/h |
| 登坂能力 | 30° |
エンジン
| Tier 4F エンジンユニット | CAT C2.2 |
|---|---|
| 定格出力 | 55kW (74hp) |
| 燃料タンク容量 | 145L |
| 作動油タンク容量 | 536L |
オプション一覧
| 投入ホッパー |
|
|---|---|
| 電装 |
|
