自走式スクリーン Falcon 820
様々な用途で4選別が可能なコンパクトスクリーン
製品概要
特長
- 解体廃棄物・砕石・骨材など幅広い用途に対応します。
- スクリーン角度の調整により、選別精度と処理能力を最適化できます。
- ストックに合わせて各コンベア角度も調整が可能です。
- 歩廊により、スクリーンボックスのメンテナンスがしやすくなっています。
- 各コンベアとスクリーンボックスはレバー操作で簡単に運転が可能です。
製品詳細

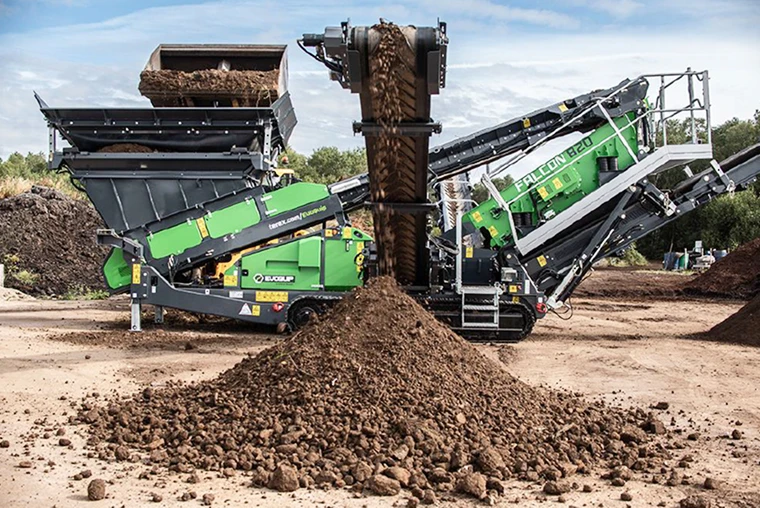

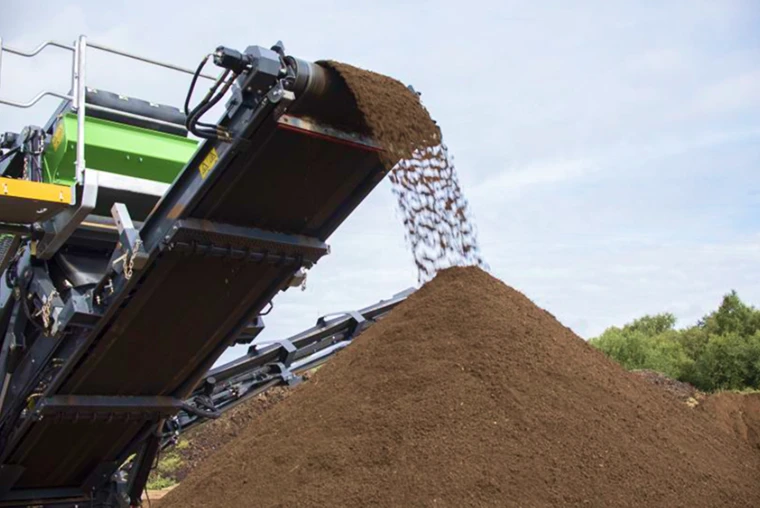

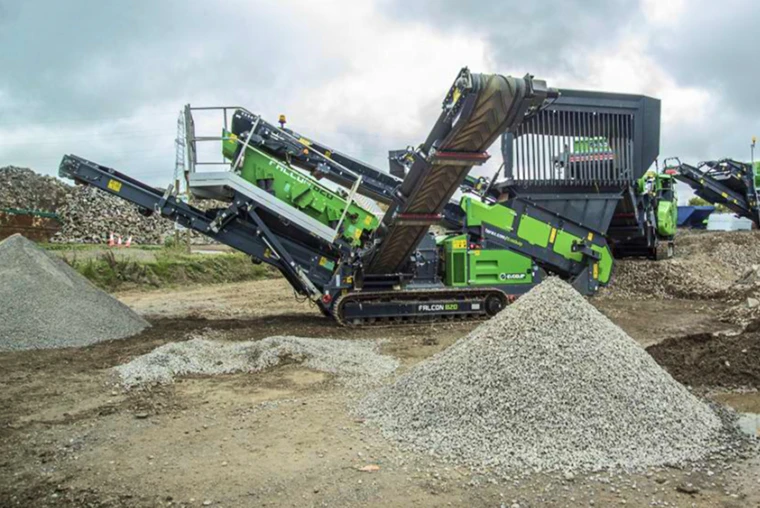

用途
外形寸法

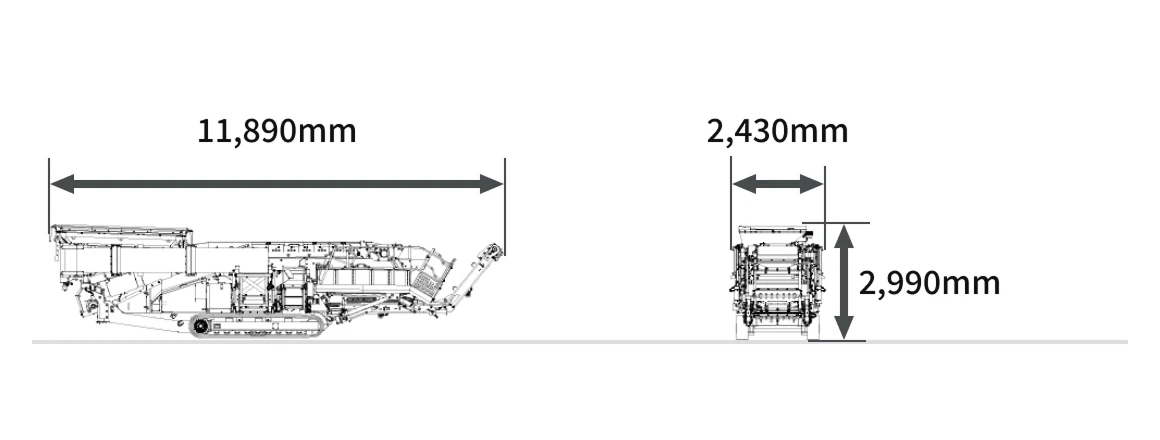

輸送時

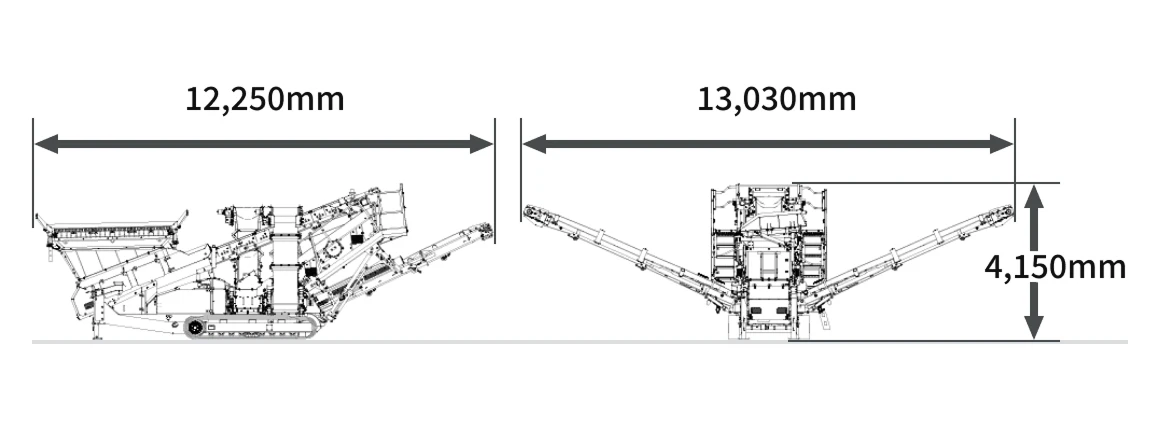

稼働時
機体質量：17,250kg
アニメーション動画
EvoQuip製自走式スクリーン Falcon 820 の構造をアニメーションでご確認いただけます。
製品仕様表
Falcon 820 製品仕様
機体概要
| 機体質量 | 17,250kg |
|---|---|
| 輸送時サイズ | 全幅：2,430mm 全長：11,890mm 全高：2,990mm |
| 稼働時サイズ | 全幅：13,030mm 全長：12,250mm 全高：4,150mm |
- グリッド付の場合の数値を表しています。
投入ホッパー
| ホッパー容量 | 2.9m3（5.18m3） |
|---|---|
| 投入高さ | 2,350mm（3,000mm） |
| 供給口寸法(幅×長さ) | 1,100mm×2,600mm （1,250mm×3,085mm） |
- （）内はグリッド付の場合の数値を表しています。
スクリーンボックス
| タイプ | ダブルデッキ |
|---|---|
| デッキ寸法（幅×長さ） | 1,220mm×2,440mm |
| 角度調整範囲 | 25°～35° |
メインコンベア
| ベルト幅 | 800mm |
|---|---|
| ベルト速度 | 18～35m/min |
| 角度調整範囲 | 18°～25° |
オーバーサイズコンベア・ミドルサイズコンベア
| ベルト幅 | 650mm |
|---|---|
| 最大排出高さ | 3,400mm |
| ベルト速度 | 54～97m/min |
| 角度調整範囲 | 21°～24° |
アンダーサイズコンベア
| ベルト幅 | 1,000mm |
|---|---|
| 最大排出高さ | 2,900mm |
| ベルト速度 | 81m/min |
| 角度調整範囲 | 18°～25° |
クローラー
| シュー幅 | 300mm |
|---|---|
| 登坂能力 | 17° |
エンジン
| Tier 4 Final エンジンユニット | CAT C2.2 |
|---|---|
| 定格出力 | 55kW (74hp) |
| 燃料タンク容量 | 145L |
| 作動油タンク容量 | 300L |
