自走式シュレッダー Caiman 150
高トルク仕様により様々な用途で破砕・剪断が可能
製品概要

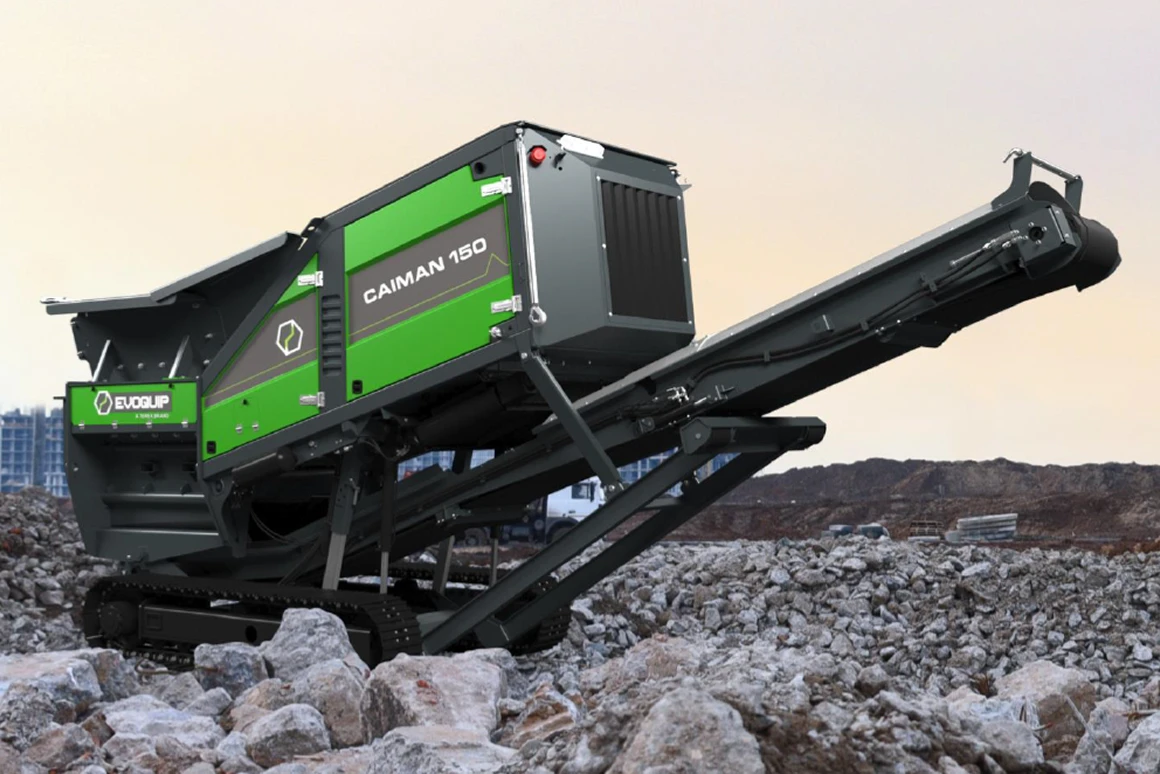

特長
- 解体廃棄物・リサイクル・木材・家庭ゴミなど幅広い用途に対応します。
- コンパクトな設計のため移動性に優れ様々な場所で活躍します。
- 破砕物に合せたシャフト形状を選択することができます。
- 各シャフトが独立して動作するため用途に応じて様々な条件設定が可能です。
- 操作パネルにて用途ごとに運転条件のプログラムを設定できます。
- シャフトの逆転機構により破砕物の詰まりを解消できます。

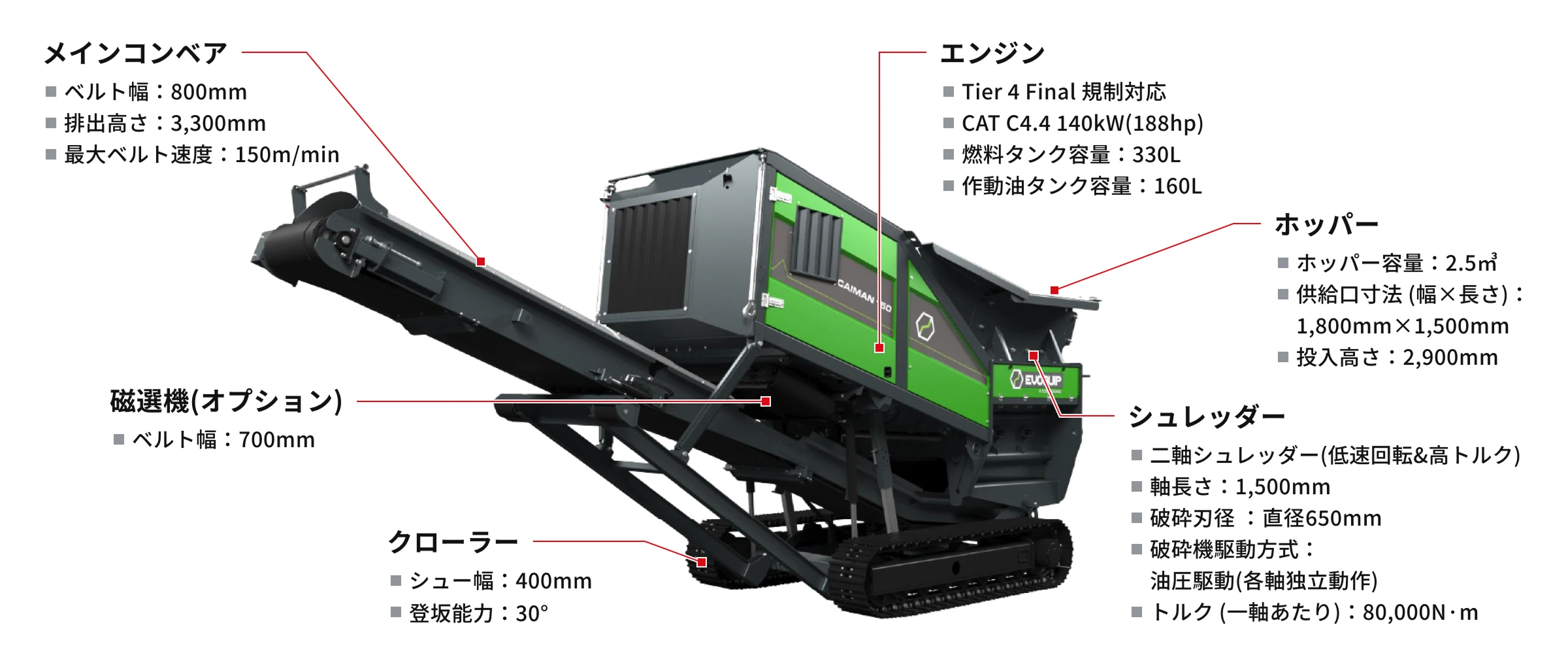

製品詳細
-
POINT 01

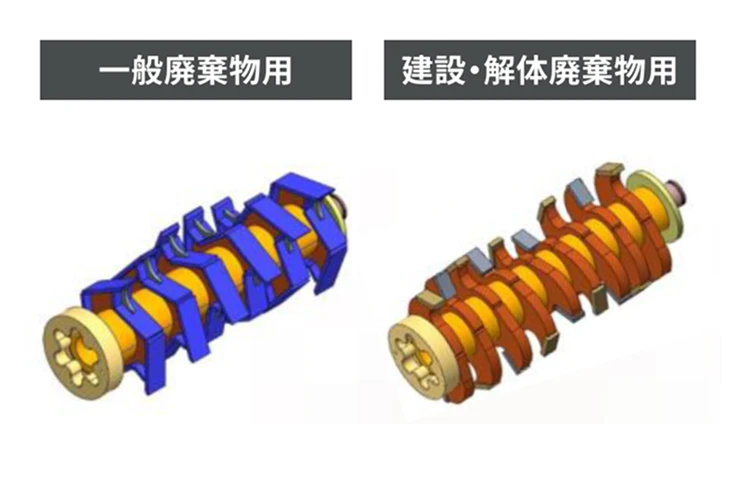

破砕物に合せてシャフト形状を選択可能
一般廃棄物用
軽量物や混合廃棄物への食いつきと連続搬送性が向上します。木質廃材、一般廃棄物など多様な材料に対応し、絡みやすい素材でも安定処理を維持する設計で、汎用性と運転のスムーズさに優れます。
建設・解体廃棄物用
大きく硬いコンクリートやレンガを強力に掴んで破砕する構造です。粗大物を確実に保持して破砕でき、解体系特有の重く不均質な投入物でも高い破砕効率と処理量を実現します。
-
POINT 02

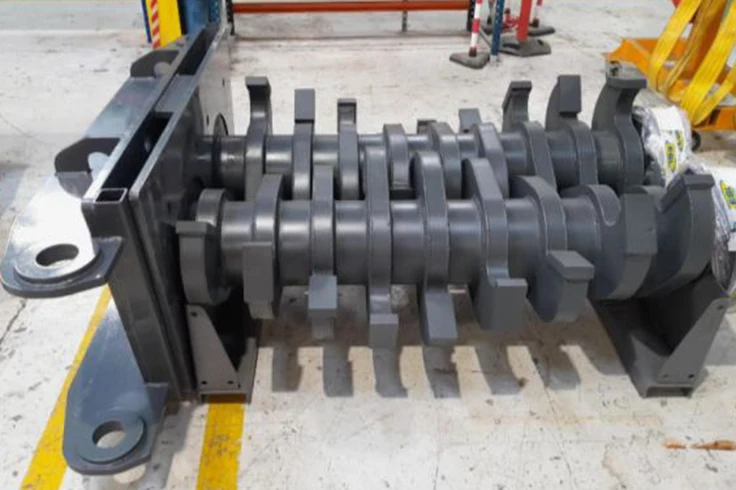

シャフトはカセットで脱着
シャフト一式をカセットごと一体で着脱できる構造により、整備や交換を極めて迅速かつ安全に行えます。さらに、内部構造を複雑に分解する必要もなく、用途に応じた最適なシャフトタイプへ即座に切り替えられるため、稼働停止時間を最小限に抑えつつ常に高い処理性能の維持が可能です。
使用実例
FRP管
-
破砕前
-
破砕後
処理能力(参考)：3～10t/h
廃プラスチック
-
破砕前
-
破砕後
処理能力(参考)：15～50m3/h（比重0.20として）
木質建廃
-

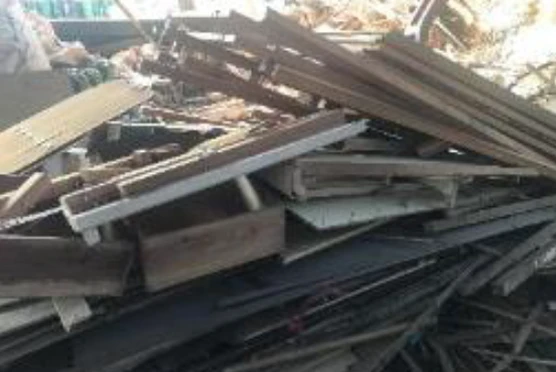

破砕前
-
破砕後
処理能力(参考)：10～60m3/h（比重0.50として）
竹
-
破砕前
-

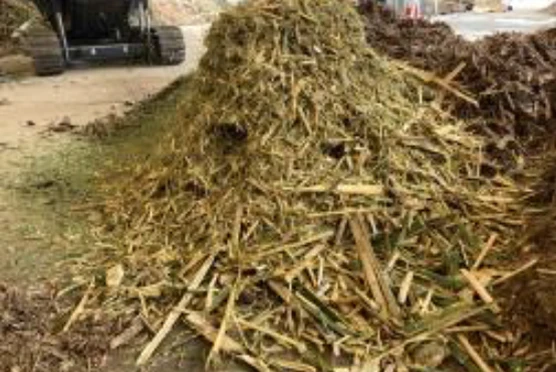

破砕後
処理能力(参考)：5～25m3/h（比重0.65として）
ダライ粉
-
破砕前
-

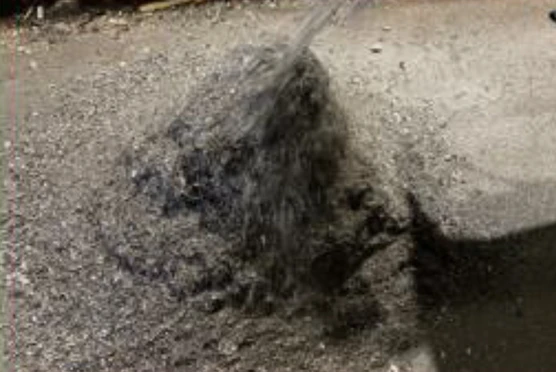

破砕後
処理能力(参考)：10～20m3/h（比重0.85として）
廃ガラス
-
破砕前
-
破砕後
処理能力(参考)：5～15m3/h（比重2.50として）
ALCボード
-
破砕前
-
破砕後
処理能力(参考)：40～100m3/h（比重0.50として）
コンクリートがら
-

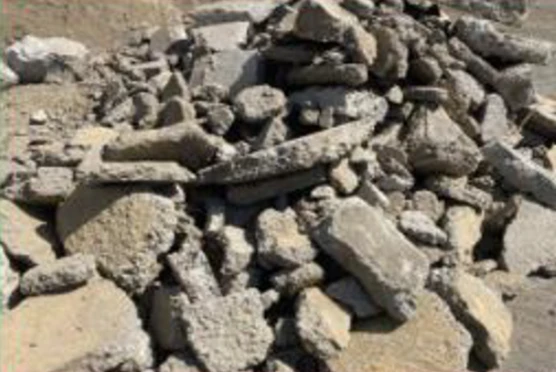

破砕前
-

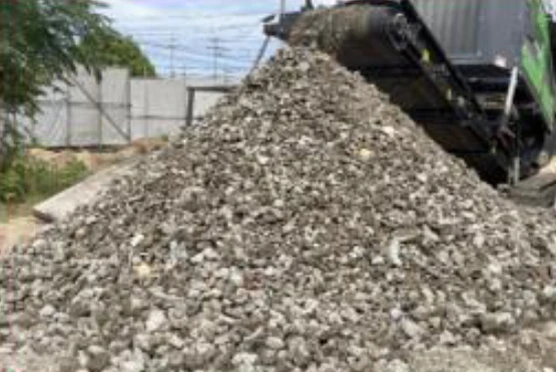

破砕後
処理能力(参考)：30～100m3/h（比重1.48として）
外形寸法

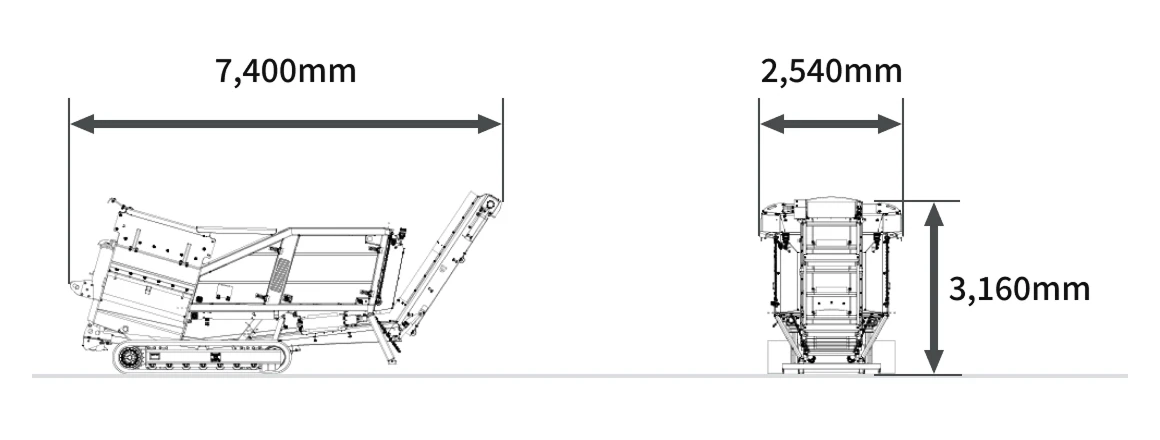

輸送時

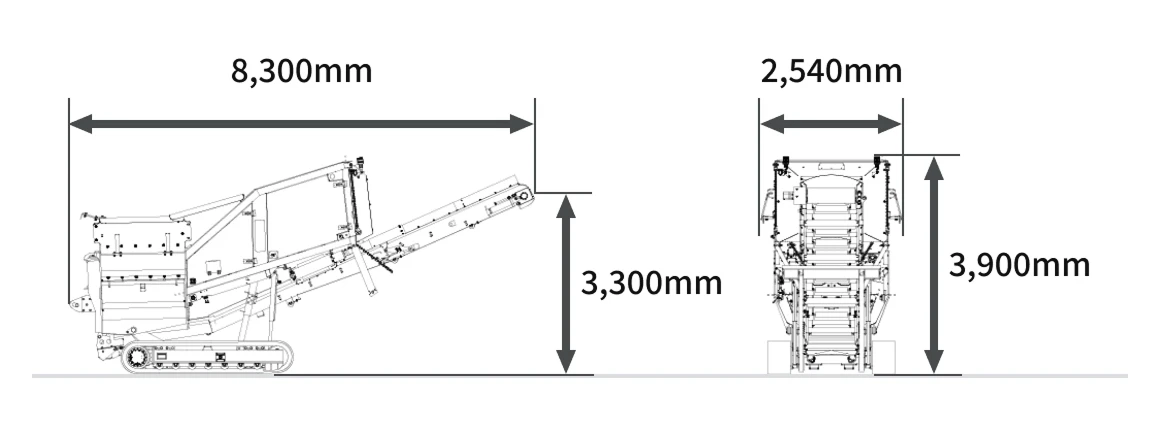

稼働時
機体質量：16,500kg
稼働動画
EvoQuip製自走式シュレッダー Caiman 150 の稼働状況を、実際の映像でご確認いただけます。
製品仕様表
Caiman 150 製品仕様
機体概要
| 機体質量 | 16,500kg |
|---|---|
| 輸送時サイズ | 全幅：2,540mm 全長：7,400mm 全高：3,160mm |
| 稼働時サイズ | 全幅：2,540mm 全長：8,300mm 全高：3,900mm |
材料供給口
| ホッパー容量 | 2.5m3 |
|---|---|
| 投入高さ | 2,900mm |
| ホッパー寸法(幅×長さ) | 1,800mm×1,500mm |
破砕機
| タイプ | 二軸シュレッダー（低速回転&高トルク） |
|---|---|
| 軸長さ | 1,500mm |
| 破砕刃径 | 直径650mm |
| 破砕機駆動方式 | 油圧駆動（各軸独立動作） |
| トルク（一軸あたり） | 80,000N·m |
メインコンベア
| ベルト幅 | 800mm |
|---|---|
| 排出高さ | 3,300mm |
| 最大ベルト速度 | 150m/min |
クローラー
| シュー幅 | 400mm |
|---|---|
| 登坂能力 | 30° |
エンジン
| Tier 4 Final エンジンユニット | CAT C4.4 |
|---|---|
| 定格出力 | 140kW (188hp) |
| 燃料タンク容量 | 330L |
| 作動油タンク容量 | 160L |
