自走式ジョークラッシャー Bison 35
狭いスペースでも活躍できる、超小型一次破砕機
製品概要

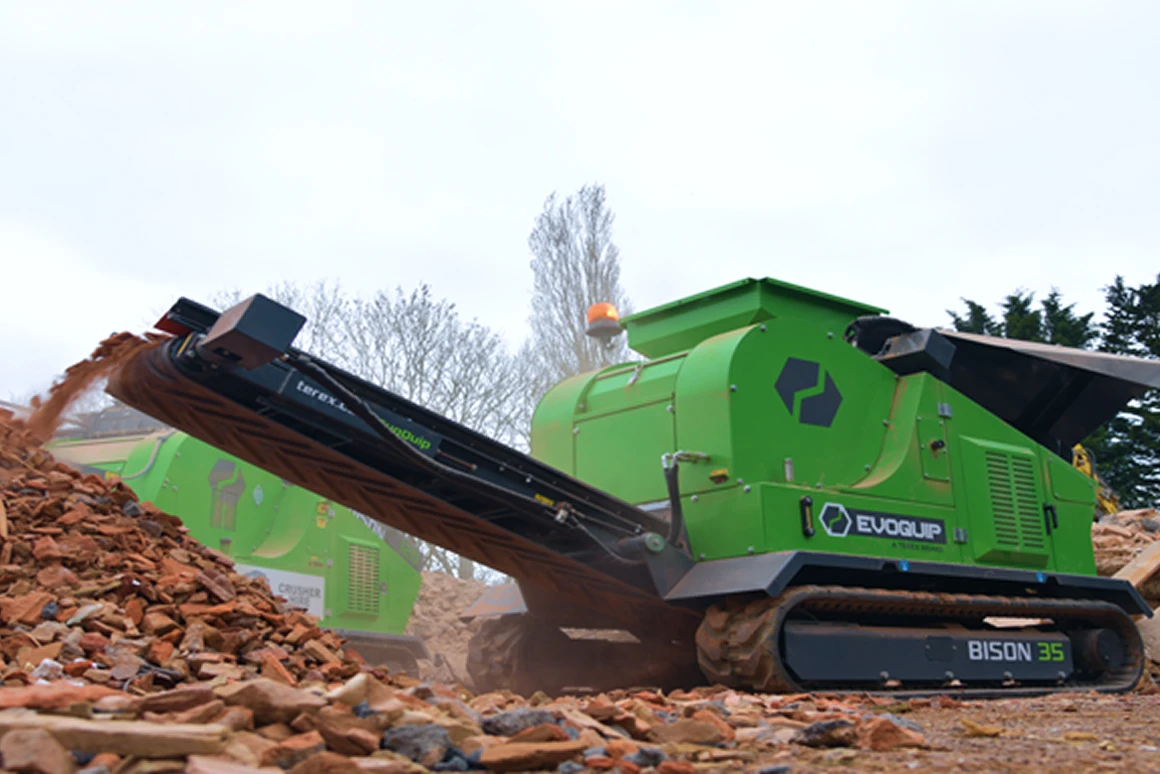

特長
- コンクリートがら・レンガ・ブロック・瓦など幅広い用途に対応します。
- 4トン車で搬送できるコンパクトな設計のため様々な場所で活躍できます。
- 無線リモコンで走行・間隙調整・運転操作が可能です。

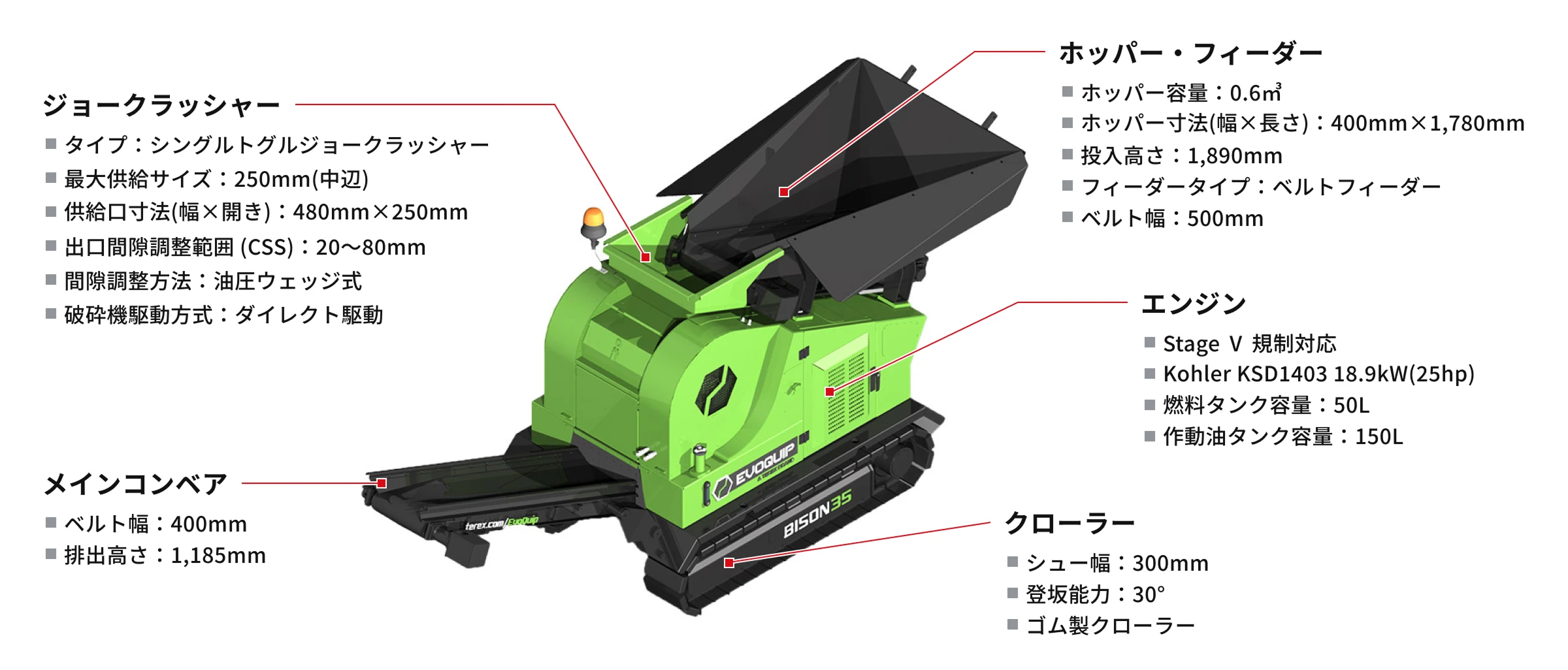

製品詳細

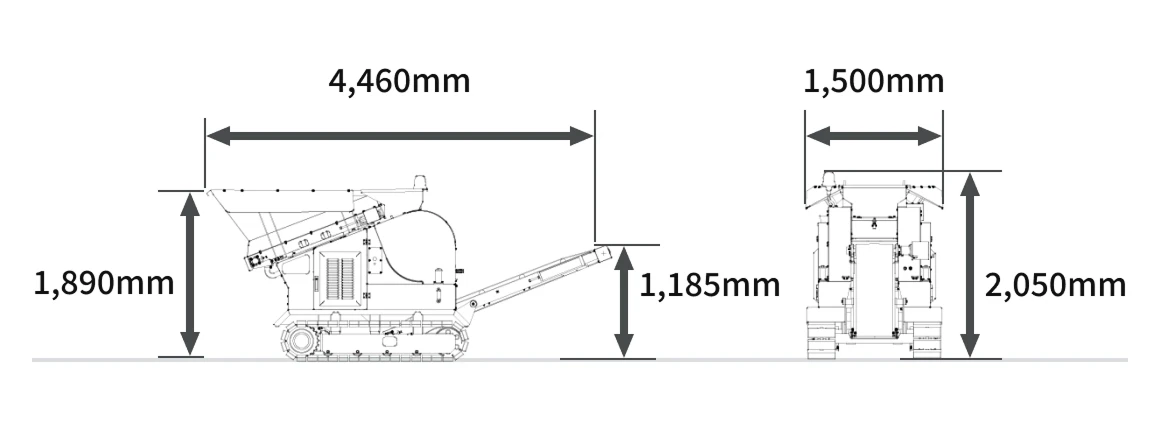

外形寸法
輸送時および稼働時
機体質量 : 3,400kg
使用実例
コンクリートがら破砕
-

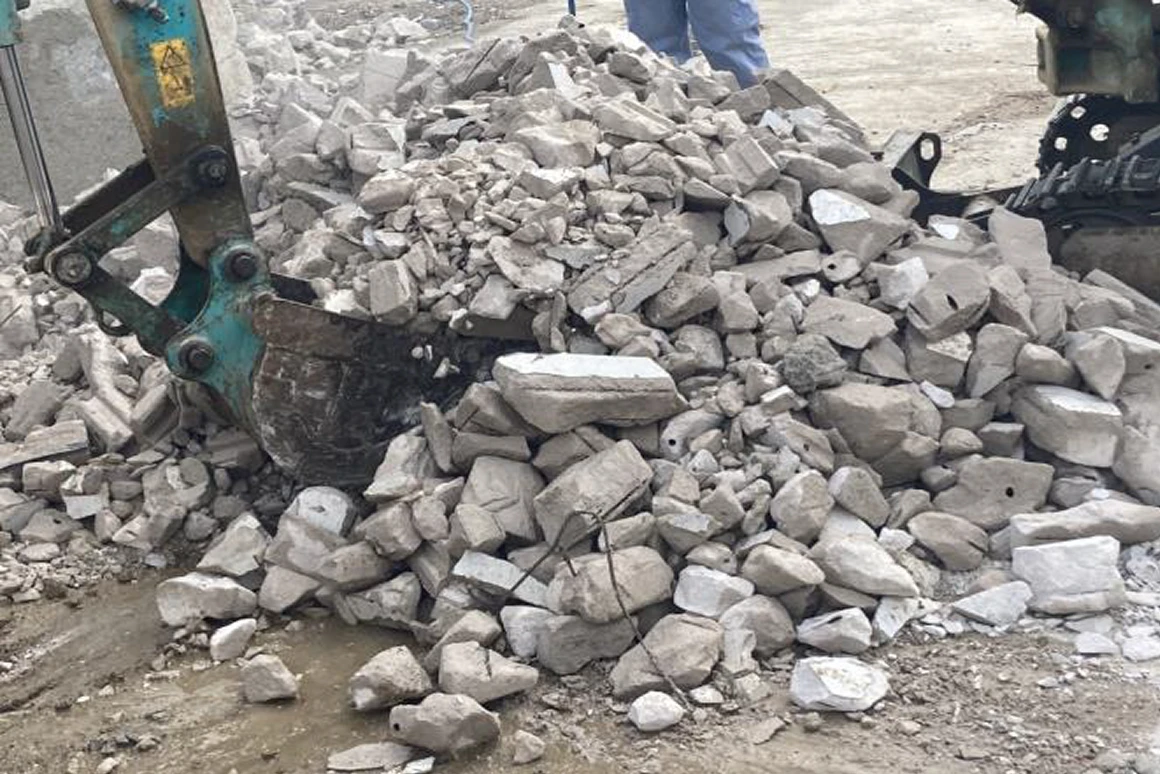

破砕前
-

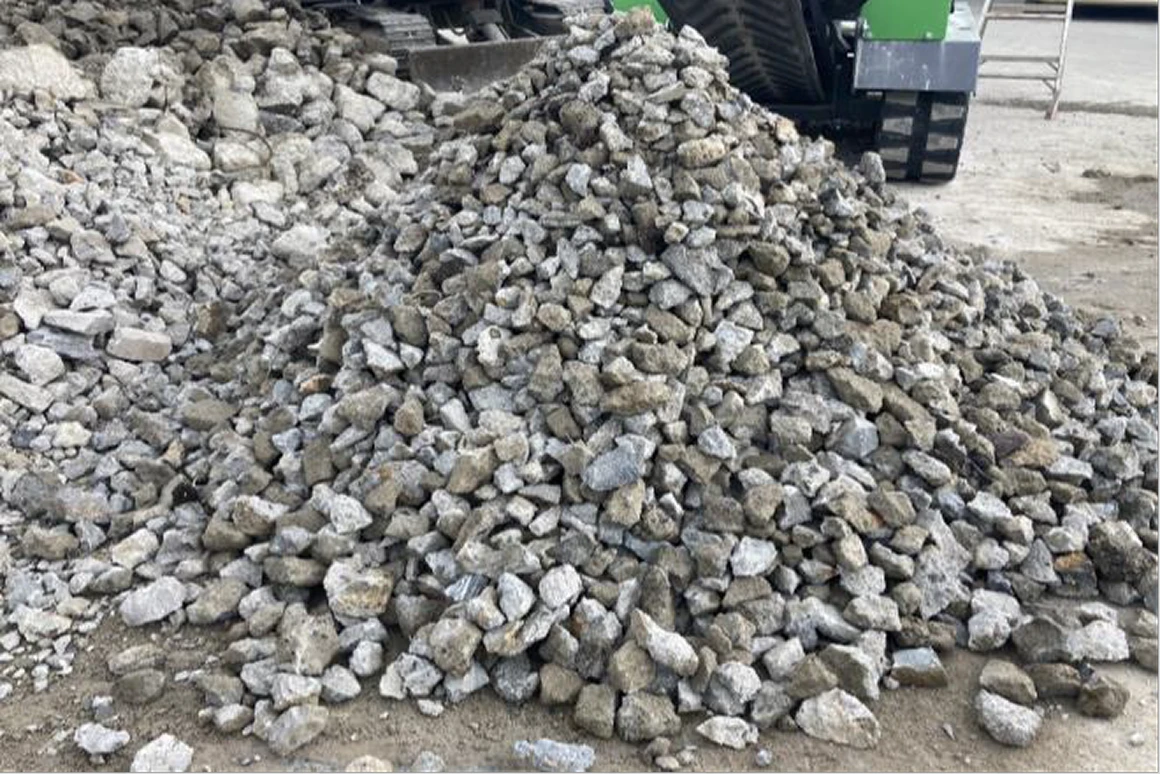

破砕後

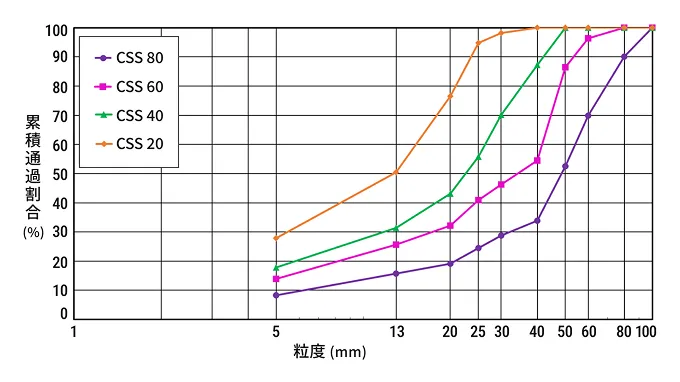

粒度分布曲線
稼働動画
EvoQuip製自走式ジョークラッシャー Bison 35 の稼働状況を、実際の映像でご確認いただけます。
製品仕様表
Bison 35 製品仕様
機体概要
| 機体質量 | 3,400kg |
|---|---|
| 輸送時サイズ | 全幅：1,500mm 全長：4,460mm 全高：2,050mm |
| 稼働時サイズ | 全幅：1,500mm 全長：4,460mm 全高：2,050mm |
投入ホッパー・フィーダー
| ホッパー容量 | 0.6m3 |
|---|---|
| ホッパー寸法(幅×長さ) | 400mm×1,780mm |
| 投入高さ | 1,890mm |
| フィーダータイプ | ベルトフィーダー |
| ベルト幅 | 500mm |
破砕機
| タイプ | シングルトグルジョークラッシャー |
|---|---|
| 最大供給原鉱サイズ | 280mm |
| 供給口寸法(幅×長さ) | 480mm×250mm |
| 出口間隙調整範囲(CSS) | 20～80mm |
| 間隙調整方法 | 油圧ウェッジ式 |
| 破砕機駆動方式 | ダイレクト駆動 |
メインコンベア
| コンベア幅 | 400mm |
|---|---|
| 排出高さ | 1,185mm |
クローラー
| シュー幅 | 300mm |
|---|---|
| 登坂能力 | 30° |
エンジン
| Stage Ⅴ エンジンユニット | Kohler KSD1403 |
|---|---|
| 定格出力 | 18.9kW (25hp) |
| 燃料タンク容量 | 50L |
| 作動油タンク容量 | 150L |
破砕能力表
| 処理物 | 最大供給塊 （中辺） |
CSS ー 処理量(t/h) | |||
|---|---|---|---|---|---|
| 20mm | 40mm | 60mm | 80mm | ||
| コンクリートがら | 250mm | 5-7 | 7-9 | 9-11 | 11-13 |
- コンクリートがら（見掛け比重1.48）を連続供給した時の破砕能力を示します。
