自走式ジョークラッシャー Bison 220R

リターンシステムによりオーバー材の再破砕が可能

製品概要

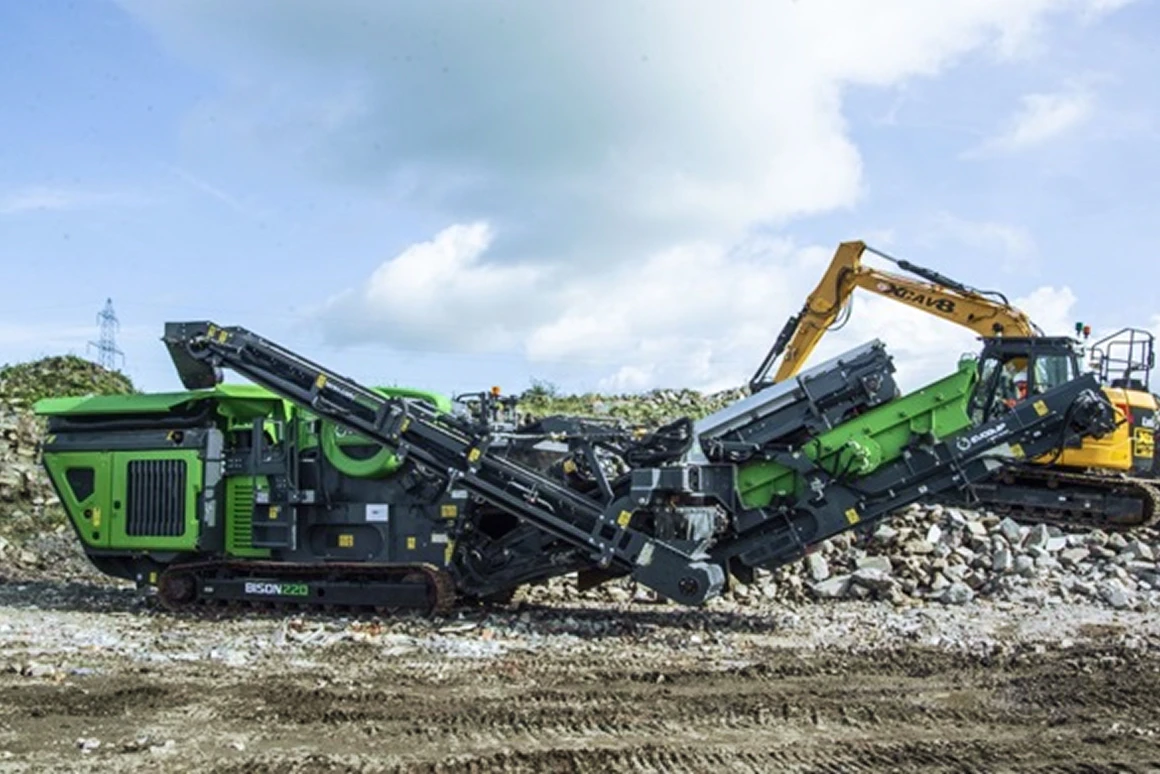

特長のイメージ画像

特長

  • 解体・リサイクル・砕石・など幅広い用途に対応します。
  • アフタースクリーンによるオーバー材再破砕により、機械一台で所定のサイズの製品が生産できます。
  • 歯板間への異物噛み込み時は動歯逆転操作により解消可能です。
  • リターンコンベアは旋回可能なため、高積み用排出コンベアとしても利用可能です。（ストックパイルモード）

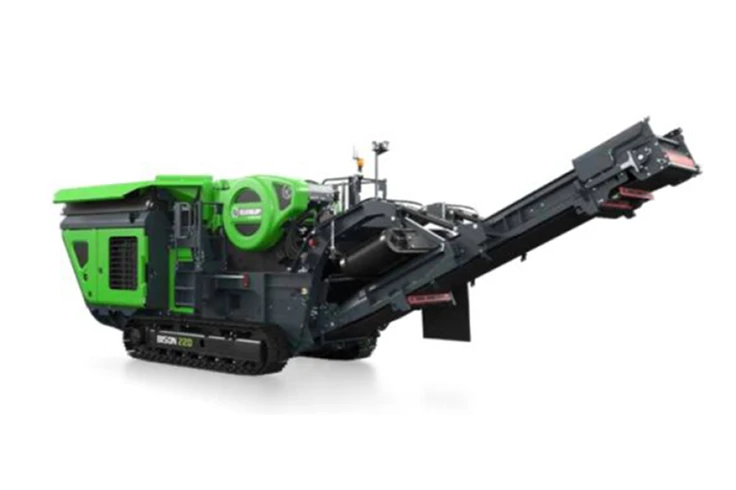

  • アフタースクリーンなしの機種 Bison 220 もラインナップしています。

製品詳細

製品詳細のイメージ画像

  • POINT 01

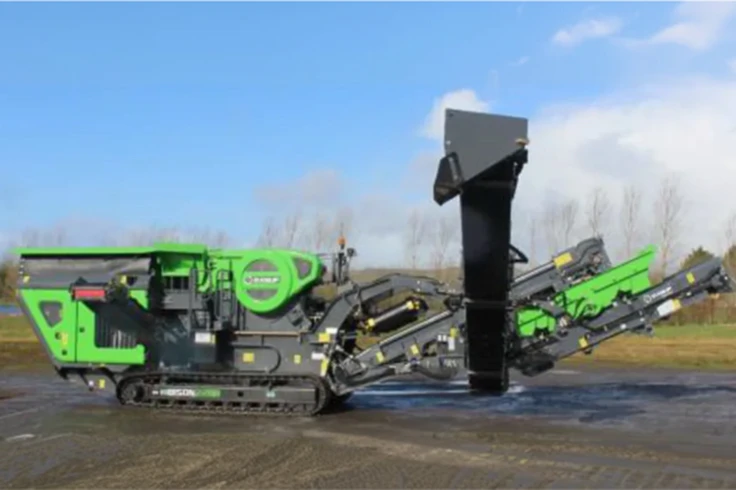

    ストックパイルモードを選択可能

    ストックパイルモードを選択可能のイメージ画像

    リターンコンベアは旋回可能なため、高積み用排出コンベアとしても利用可能です。

外形寸法

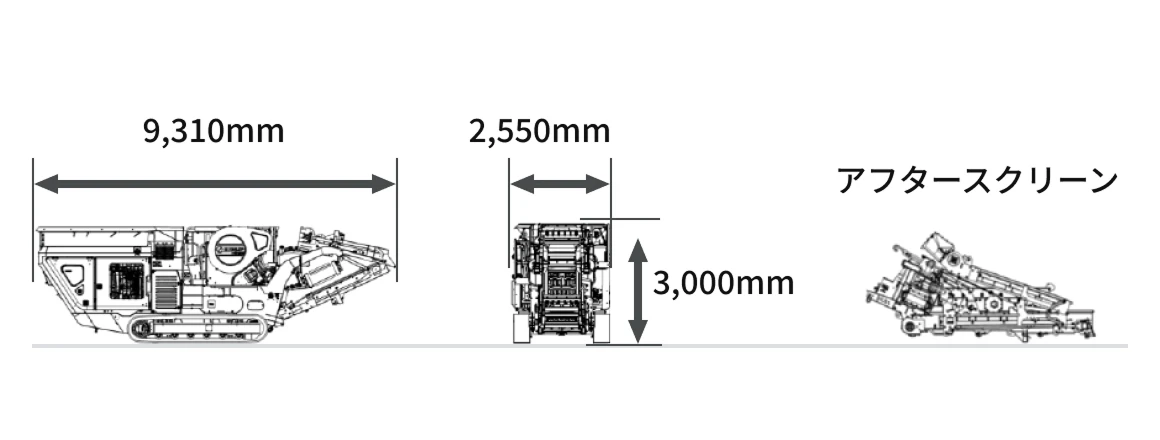

輸送時

輸送時のイメージ画像

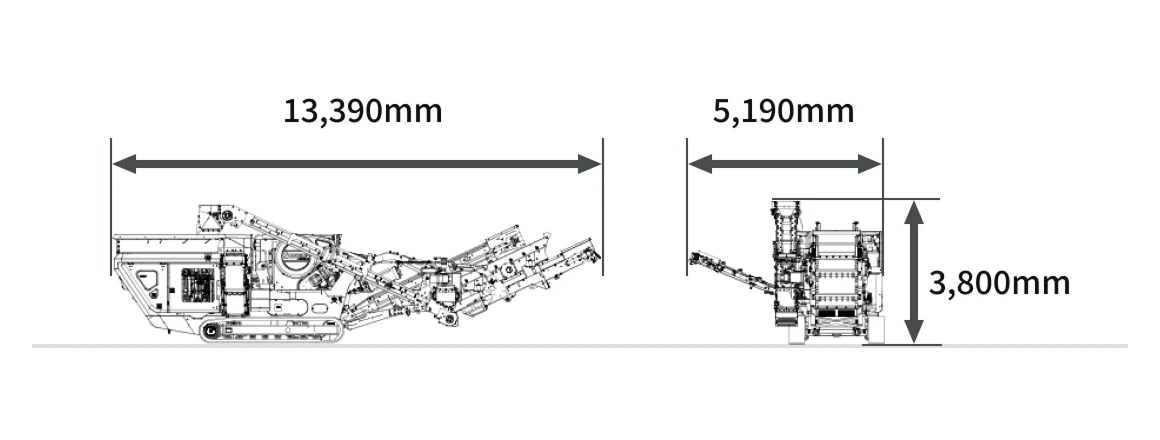

稼働時

稼働時のイメージ画像

機体質量：30,400kg

  • 輸送時は本体（25,400kg）とアフタースクリーン（5,000kg）の分割輸送が必要です。

稼働動画

EvoQuip製自走式ジョークラッシャー Bison 220R の稼働状況を、実際の映像でご確認いただけます。

製品仕様表

Bison 220R 製品仕様

機体概要

機体質量 30,400kg
輸送時サイズ
(アフタースクリーン除く)		 全幅：2,550mm
全長：9,310mm
全高：3,000mm
稼働時サイズ 全幅：5,190mm
全長：13,390mm
全高：3,800mm

投入ホッパー・フィーダー

ホッパー容量 2.6m3
ホッパー寸法(幅×長さ) 2,000mm×3,600mm
投入高さ 3,000mm
フィーダータイプ 振動フィーダー
標準間隙 40mm 六角パンチプレート

破砕機

タイプ シングルトグルジョークラッシャー
最大供給原鉱サイズ(中辺) 480mm
供給口寸法(幅×開) 820mm×550mm(32" x 22")
出口間隙調整範囲(CSS) 25～100mm(自然石の場合は最小40mm)
間隙調整方法 油圧ウェッジ式
破砕機駆動方式 油圧駆動

メインコンベア

ベルト幅 900mm
排出高さ 2,810mm

アフタースクリーン

タイプ シングルデッキ
デッキ寸法(幅×長さ) 1,200mm×2,440mm

トランスファーコンベア

ベルト幅 500mm

アンダーサイズコンベア

ベルト幅 1,000mm
排出高さ 2,460mm

リターンコンベア

ベルト幅 500mm
排出高さ
(ストックパイルモード時)		 3,000mm

バイパスコンベア（オプション）

ベルト幅 500mm
排出高さ 2,280mm

クローラー

シュー幅 400mm
登坂能力 30°

エンジン

Tier4F / StageⅤ エンジンユニット CAT C4.4
定格出力 140kW (188hp)
燃料タンク容量 300L
作動油タンク容量 310L
AdBlueタンク容量 19L

破砕能力表（リターンモード・織網40mm）

間隙(CSS) 40mm
処理量(t/h) コンクリートがら 30～40
自然石 20～30
  • コンクリートがら（見掛け比重1.48）/ 自然石（見掛け比重1.6）を連続供給した時の破砕能力を示します。

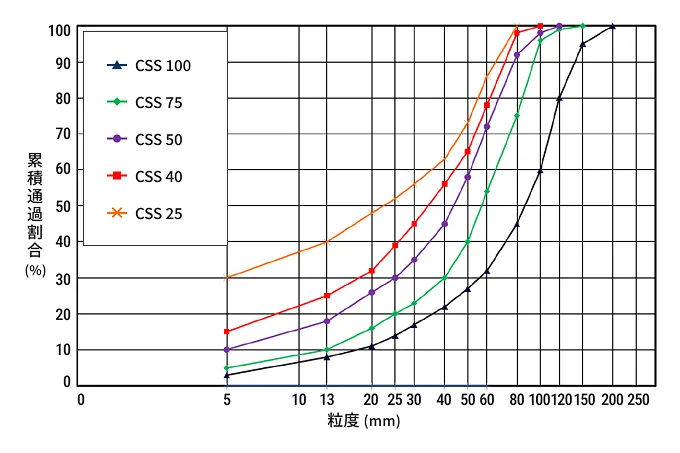

粒度分布曲線（コンクリートがら）

粒度分布曲線（コンクリートがら）のイメージ画像

オプション一覧

投入ホッパー・フィーダー
  • パンチプレート間隙変更（50／75mm）
  • パンチプレートをグリズリバーに変更（50／75mm）
破砕機
  • 歯板形状変更
  • 破砕室レベルセンサー
  • デフレクタープレート
メインコンベア
  • 防塵カバー
  • ベルトスケール
電装
  • コントロールパネル保護プレート
  • 作業灯
その他
  • バイパスコンベア
  • 磁選機
  • 寒冷地仕様作動油（-20℃～+30℃）
  • 熱帯地仕様作動油（+15℃～+50℃）
  • 防塵システム散水用ポンプ
