自走式ジョークラッシャー Bison 120
機動性抜群、様々な現場で活躍できる一次破砕機
製品概要

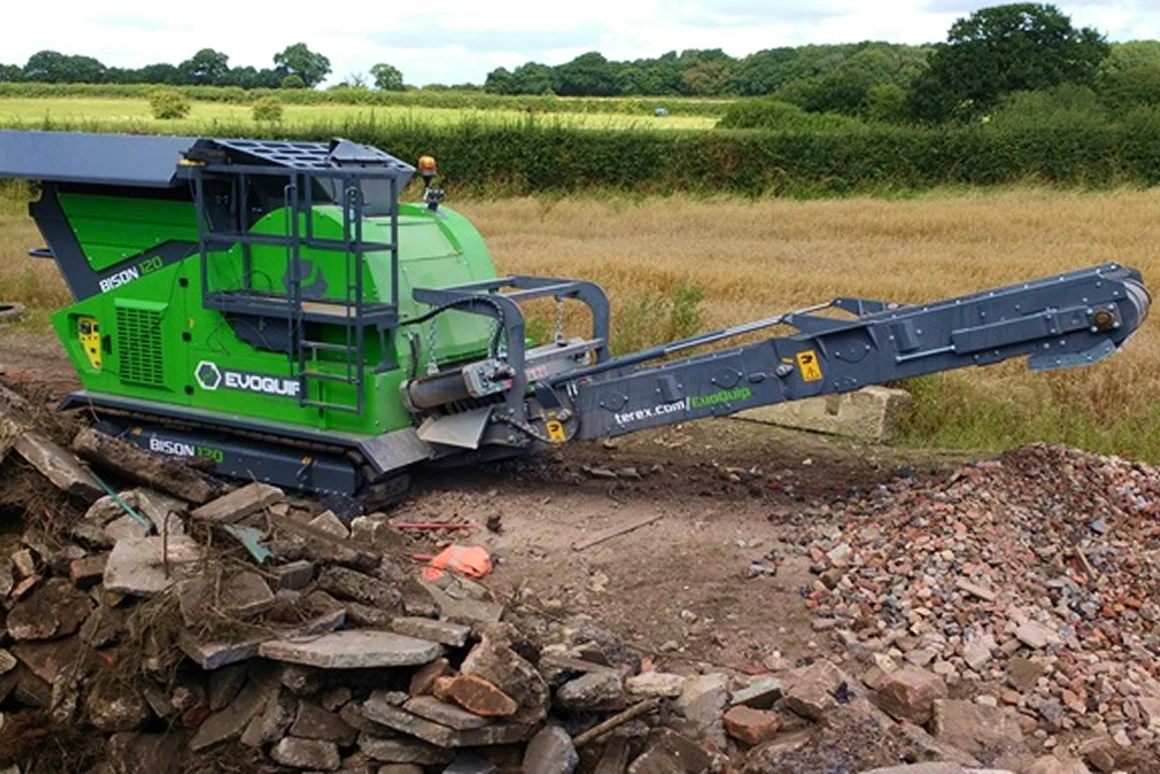

特長
- 解体廃棄物・リサイクルなど幅広い用途に対応します。
- コンクリートがらの場合、ワンパスで40mmアンダーに破砕可能です。
- セルフローダーで搬送できるコンパクトな設計のため様々な場所で活躍できます。
- 歯板間への異物噛み込み時は動歯逆転操作により解消可能です。

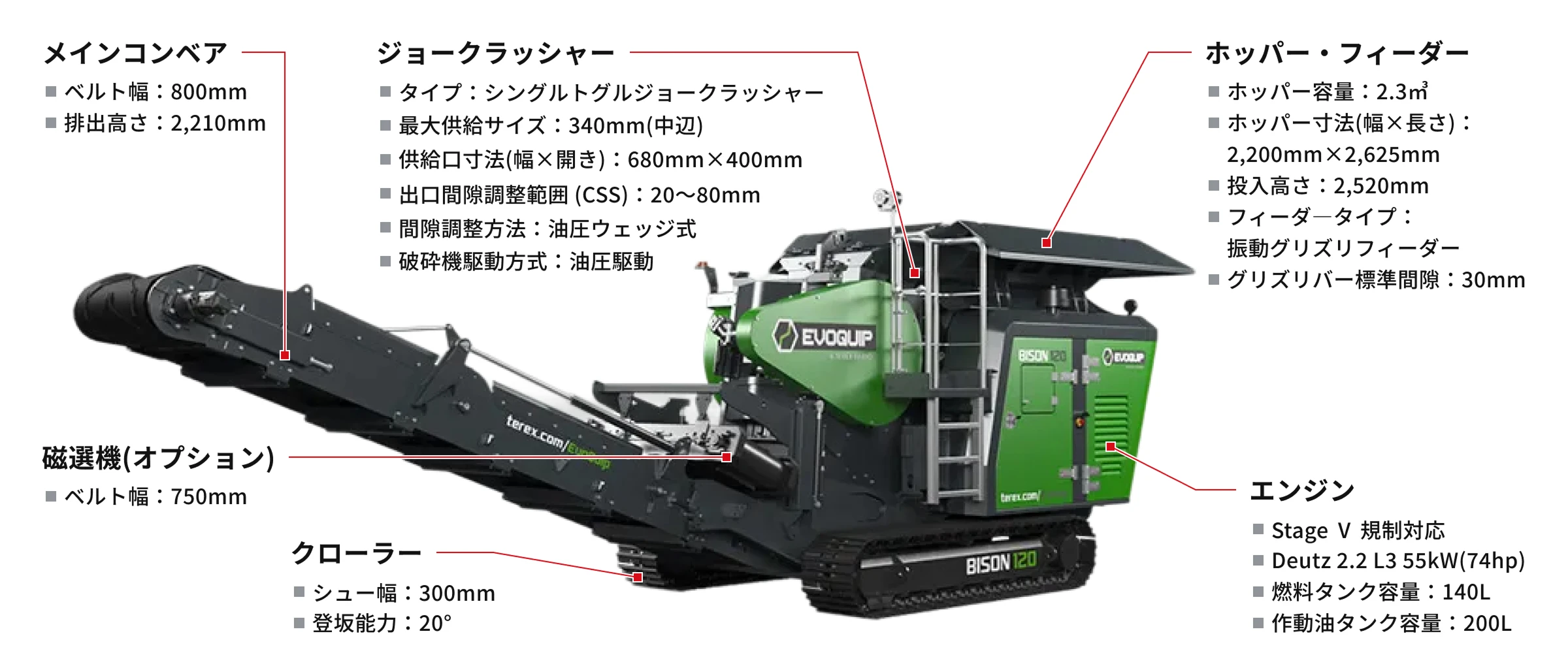

製品詳細
外形寸法

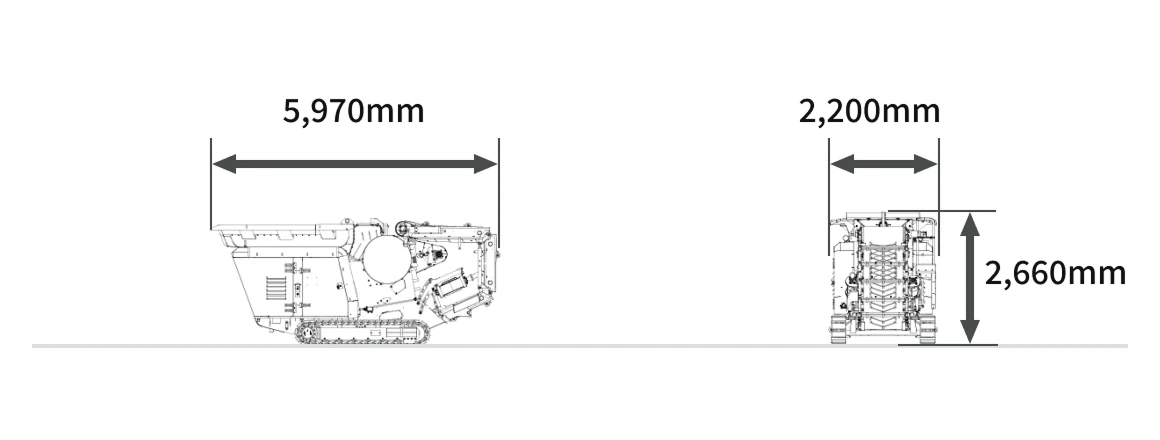

輸送時
稼働時
機体質量：12,000kg
使用実例
コンクリートがら破砕
-

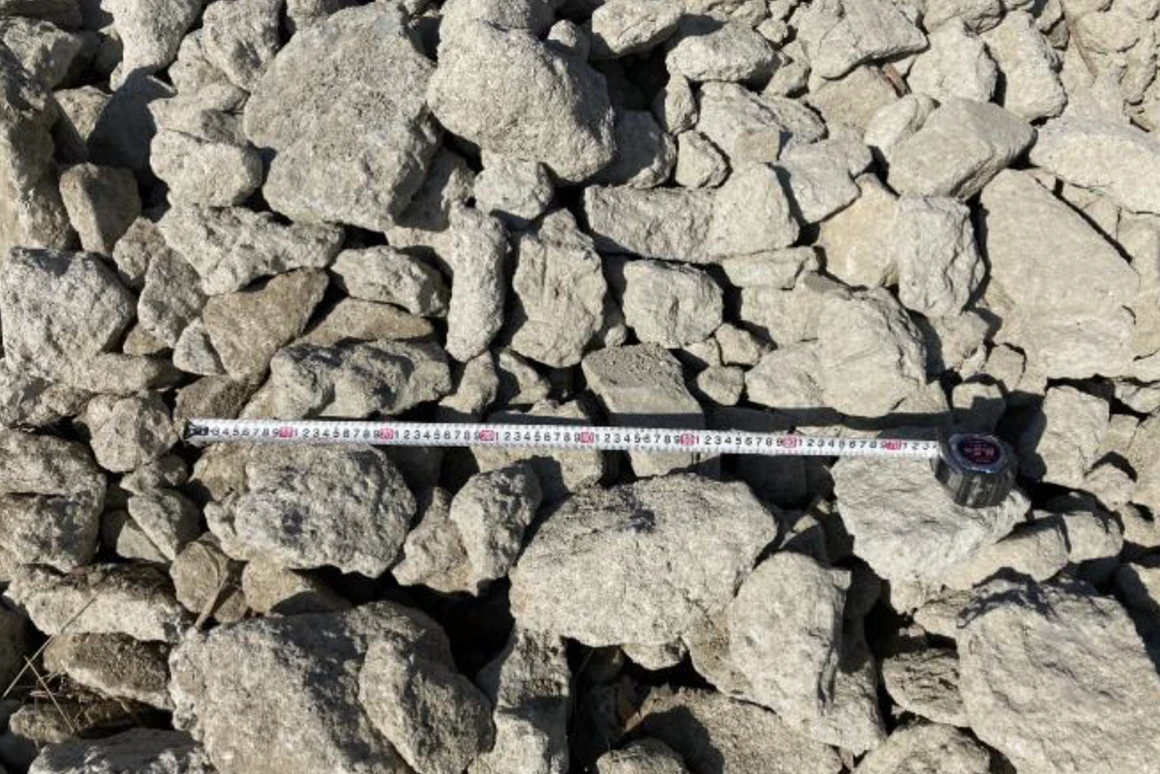

破砕前
-

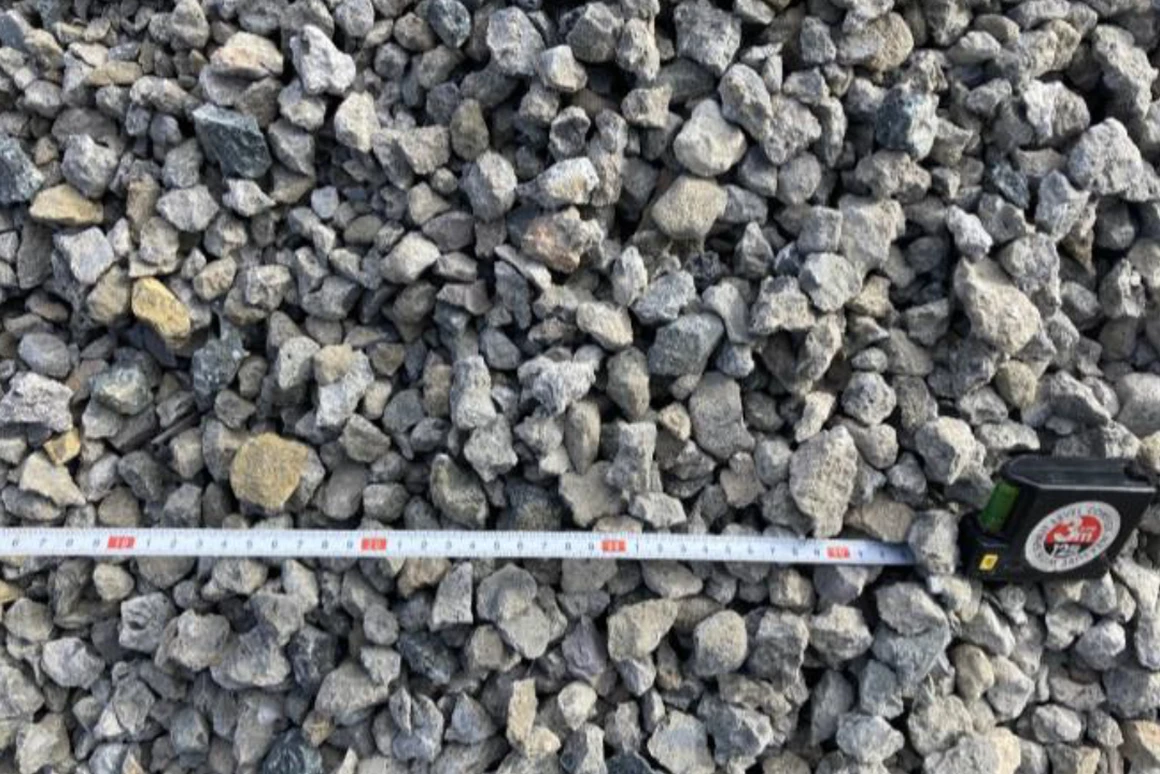

破砕後

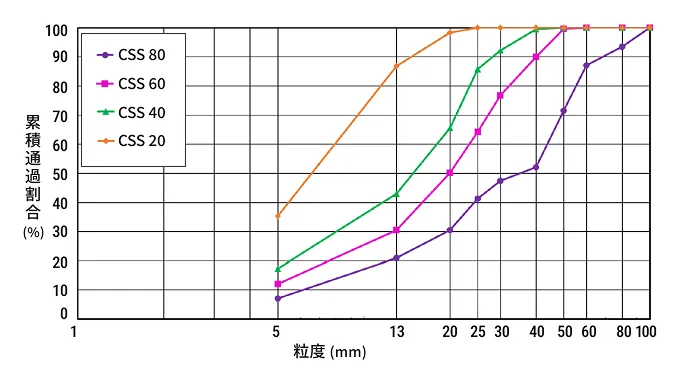

粒度分布曲線
稼働動画
EvoQuip製自走式ジョークラッシャー Bison 120 の稼働状況を、実際の映像でご確認いただけます。
製品仕様表
Bison 120 製品仕様
機体概要
| 機体質量 | 12,000kg |
|---|---|
| 輸送時サイズ | 全幅：2,200mm 全長：5,970mm 全高：2,670mm |
| 稼働時サイズ | 全幅：2,200mm 全長：8,680mm 全高：2,660mm |
投入ホッパー・フィーダー
| ホッパー容量 | 2.3m3 |
|---|---|
| ホッパー寸法(幅×長さ) | 2,200mm×2,625mm |
| 投入高さ | 2,520mm |
| フィーダータイプ | 振動グリズリフィーダー |
| グリズリバー標準間隙 | 30mm |
破砕機
| タイプ | シングルトグルジョークラッシャー |
|---|---|
| 最大供給原鉱サイズ | 340mm |
| 供給口寸法(幅×長さ) | 680mm×400mm |
| 出口間隙調整範囲(CSS) | 20～80mm |
| 間隙調整方法 | 油圧ウェッジ式 |
| 破砕機駆動方式 | 油圧駆動 |
メインコンベア
| ベルト幅 | 800mm |
|---|---|
| 排出高さ | 2,210mm |
クローラー
| シュー幅 | 300mm |
|---|---|
| 登坂能力 | 20° |
エンジン
| Tier 4 Final エンジンユニット | Deutz 2.2 L3 |
|---|---|
| 定格出力 | 55kW (74hp) |
| 燃料タンク容量 | 140L |
| 作動油タンク容量 | 200L |
破砕能力表
| 処理物 | 最大供給塊 （中辺） |
CSS ー 処理量(t/h) | |||
|---|---|---|---|---|---|
| 20mm | 40mm | 60mm | 80mm | ||
| コンクリートがら | 340mm | 10-15 | 15-25 | 25-40 | 50-70 |
- コンクリートがら（見掛け比重1.48）を連続供給した時の破砕能力を示します。
